英特尔WGI210AT以太网控制器芯片结构模型

　　在工业控制板卡、嵌入式网络设备、服务器主板的硬件选型与结构设计环节，以太网控制芯片的三维结构建模是PCB布局、结构干涉校验、整机散热设计的核心基础环节，本次呈现的WGI210AT以太网控制器模型，完全按照芯片实物的封装尺寸、引脚排布、外形特征还原，可直接导入各类三维装配环境完成板级装配校验。

　　从实际应用场景来看，这款以太网控制器多用于工业级网络通讯场景，涵盖工业交换机端口控制、嵌入式工控机网络接入、数控机床联网模块、智能网关设备的核心网络通路搭建，区别于消费级网络芯片，工业级应用场景对芯片的安装公差、引脚共面度、周边器件避让空间有更严苛的要求，这也是结构建模阶段需要重点还原的细节。

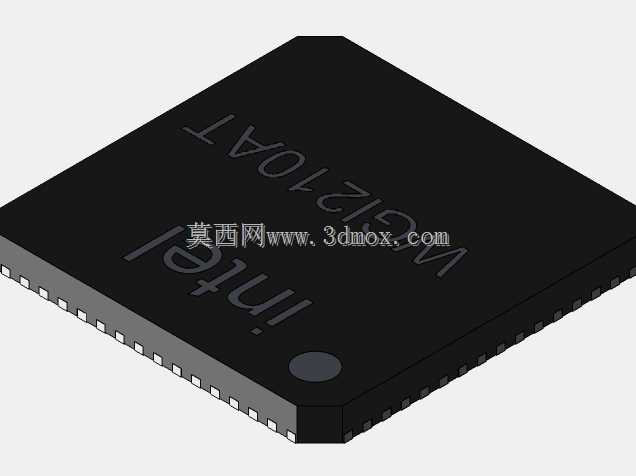

　　模型还原过程中，首先确认了芯片采用QFN方形扁平无引脚封装形式，整体为正方形黑色塑封本体，本体边角做了标准的注塑倒角处理，本体表面的丝印标识、引脚1定位圆点都按照实物比例精准还原，避免装配时出现方向识别错误的问题。引脚部分沿芯片四侧等距排布，每侧引脚数量、引脚宽度、引脚间距、引脚伸出塑封本体的长度都严格按照封装手册的尺寸公差制作，引脚的金属质感、塑封本体的哑光黑表面质感都做了区分，方便结构评审时快速识别部件材质属性。

　　设计思路上，建模时优先保证安装边界的准确性：芯片底部的散热焊盘尺寸、位置与实物完全一致，可直接匹配PCB设计中的焊盘封装，在做整机结构装配时，能够准确校验芯片上方的散热片安装空间、周边电容电阻的排布避让距离、机箱内部走线与芯片本体的安全间隙。很多工程师在做板卡三维装配时容易忽略芯片塑封本体的实际高度，导致后期装机时出现散热片顶到机箱盖板、连接器与芯片干涉的问题，这个模型严格还原了芯片的本体厚度，包括引脚的共面度公差参考值都在建模时做了对应预留，装配校验时的尺寸参考价值远高于通用封装模型。

　　从功能特性对应的结构设计来看，这款芯片作为以太网物理层控制器，工作时会产生一定的热量，建模时特意还原了芯片顶部的平整表面特征，方便工程师在装配环境中直接匹配导热垫、散热片的安装位置，计算导热垫的压缩量是否在合理区间，避免出现导热垫过厚导致装配应力过大、或者过薄导致散热接触不良的问题。芯片四侧的引脚排布做了等距校验，相邻引脚之间的间隙尺寸准确，能够直观呈现波峰焊或者回流焊时的引脚周边空间，方便工艺人员评估焊接工装的遮挡范围。

　　在实际的设备结构设计中，这类贴片芯片的模型不需要做过度的内部结构还原，重点是外部安装尺寸、定位特征、与周边器件的干涉校验属性，这个模型去掉了不必要的内部细节，文件轻量化程度高，导入大型装配体时不会造成卡顿，同时所有与装配相关的关键特征都没有缺失：包括定位圆点的位置、塑封本体的拔模斜度、引脚的端面平整度、底部散热焊盘的凹陷深度都做了精准还原。做通讯类板卡设计时，经常会遇到多颗网络芯片并排布置的情况，用这个模型可以快速排布多颗芯片的间距，校验芯片之间的串扰防护空间是否足够，同时确认芯片与板边的距离是否符合SMT贴片的工艺要求。

　　很多初级工程师在做PCB三维建模时，习惯直接调用EDA软件导出的简化模型，这类模型往往会忽略芯片的倒角、定位标识、实际厚度公差，导致后期结构评审时出现误判，比如把芯片的倒角算成直角，导致预留的安装空间不足，或者忽略定位圆点的位置，导致丝印层的方向标识与芯片实际方向不匹配，增加生产时的错装风险。这个模型在制作时就考虑到了生产端的实际需求，所有面向装配、生产、检验的特征都完整保留，既可以用于结构设计阶段的干涉校验，也可以用于生产作业指导书的三维可视化配图，帮助产线操作人员快速识别芯片的安装方向与位置。

　　从安装边界的细节来看，芯片塑封本体距离引脚最外侧的尺寸、引脚末端距离芯片中心的距离、底部焊盘与引脚的高度差都严格按照封装尺寸制作，在做焊膏钢网设计参考时，也可以通过模型直观确认钢网开口与芯片引脚的对应位置，减少钢网设计的试错成本。对于做整机散热仿真的工程师来说，模型的表面尺寸准确，能够直接赋予材料属性后导入热仿真软件，计算芯片表面的热流密度、散热片的接触热阻，不需要再额外调整模型尺寸，大幅提升仿真前处理的效率。
