立式防破坏通讯呼叫面板结构设计

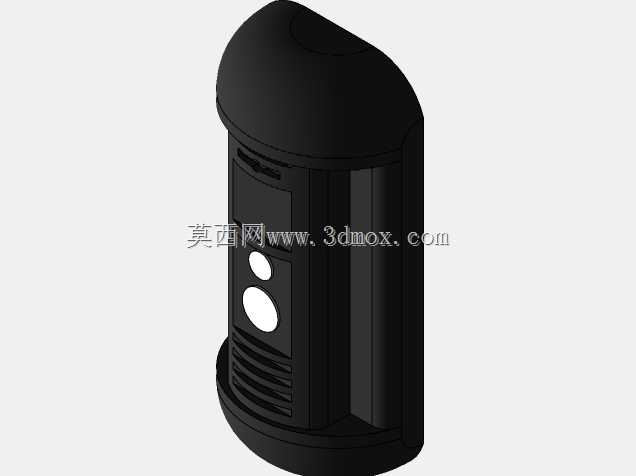

　　这款立式呼叫面板的结构设计，核心围绕高人流、高风险公共场景的防破坏使用需求展开，区别于普通家用轻薄型对讲设备，整体采用一体化立式柱形结构，外壳主体选用高强度工程塑料搭配局部金属嵌件的组合方案，从结构根源上降低外力冲击、恶意撬动带来的设备损坏概率。从实际落地场景来看，这类设备多部署在园区出入口、单元楼门禁侧、公共服务点位、工业厂区值守通道等位置，日常需要承受频繁的按键操作、偶发的外力碰撞，甚至部分无人值守场景下的恶意破坏，因此结构设计上没有采用常规的平面壁挂薄壳结构，而是选择了弧面过渡的柱形造型，顶部做圆弧收边处理，既没有可供撬动的突出棱角，也能让外力冲击时的应力顺着弧面分散，避免应力集中在壳体拼接缝位置导致外壳开裂。

　　设备正面的功能区布局经过多轮人机工程校核，呼叫按键区域设置在距离安装基准面1.2米至1.4米的高度区间，适配绝大多数成年人站立操作的舒适抬手高度，两个功能按键采用大尺寸圆形凸面设计，按键表面做防滑纹理处理，按键与壳体的配合间隙控制在0.3mm以内，既保证按键按压行程的顺畅，又避免异物从缝隙进入设备内部，同时按键周边的壳体做加厚2mm的加强筋结构，承受超过常规按键力度5倍的垂直按压力时也不会出现壳体凹陷、按键卡滞的问题。出声孔区域设置在按键下方，采用横向格栅式结构，格栅的倾斜角度做了15度的向下倾斜设计，一方面能保证声音传出的指向性，让呼叫时的语音清晰传递到站在设备正前方的使用者位置，另一方面可以避免雨水、

　　灰尘直接顺着格栅进入设备内腔，格栅的筋条宽度设置为1.5mm，筋条间隙控制在2mm以内，既不会因为间隙过小影响出声效率，也能防止细杆类物体插入捅坏内部的扬声器单元。设备的安装边界设计上，背部预留了标准的壁挂安装孔位，同时底部预留了立式杆装的固定接口，可适配两种主流安装方式：壁挂安装时，背部的安装挂点做了隐藏式设计，安装完成后固定螺丝完全被壳体遮盖，从外部无法直接接触到固定件，杜绝通过拆卸固定螺丝破坏设备的可能；杆装时，底部的固定法兰与安装杆采用内六角防拆螺丝连接，配套专用的防拆垫圈，非专用工具无法完成拆卸。设备侧面做了竖直方向的加强筋布局，从壳体顶部一直延伸到底部安装面，筋条高度1.2mm，既可以提升壳体整体的抗侧向冲击能力，当设备受到侧面撞击时，加强筋能够将冲击力快速传导至整个壳体框架，避免局部受力破裂，同时竖直筋条也能在设备搬运、安装过程中减少壳体表面的划伤概率，日常清洁时也不容易积存污渍。内部结构的分层设计上，将电路主板、扬声器、按键模组分别固定在独立的安装仓内，各仓室之间设置走线槽，所有内部走线都顺着走线槽排布，避免装配时线材被壳体夹伤，同时每个仓室的拼接位置都设置了密封胶条安装槽，装配时配套泡棉密封胶条，实现IP54级别的防护能力，能够应对户外场景下的扬尘、短时淋雨工况。设备顶部的圆弧端盖采用卡扣加螺丝的双重固定方式，卡扣用于装配时的预定位，底部的隐藏式螺丝用于最终锁紧，端盖与主壳体的配合面做了一圈止口结构，

　　配合密封胶条可以有效防止液体从顶部拼接缝渗入。从结构建模的细节来看，所有壳体的壁厚都做了均匀化处理，主体壁厚保持在2.5mm，局部加强位置的壁厚不超过3.5mm，避免注塑生产时出现缩痕、翘曲等成型缺陷，所有转角位置都做了R2以上的圆角过渡，既减少注塑时的应力集中，也能避免安装维护时尖锐边角划伤操作人员。按键的按压行程设计为1.5mm，按压力度控制在2.5N至3N之间，既保证清晰的按压反馈，也不会因为按压力度过小导致误触发，按键内部的导电橡胶触点做了镀金处理，提升长期频繁使用下的接触可靠性，避免氧化导致的按键失灵问题。扬声器的安装位置做了专门的音腔设计，音腔容积根据所选扬声器的参数做匹配计算，出声通道正对格栅位置，减少声音在壳体内部的反射损耗，保证呼叫语音的清晰度，即使在周边环境噪音达到60分贝的场景下，设备传出的语音也能被使用者清晰识别。设备的接线口设置在背部安装面的下方，采用下沉式设计，接线完成后线材自然向下弯曲，避免雨水顺着线材流进接线端口，接线口配套防水格兰头，锁紧后可以夹紧线材外皮，实现进线位置的密封防护。整体结构没有多余的装饰性部件，所有造型特征都服务于功能需求与防护需求，没有为了外观炫酷设置容易脱落的装饰件，从设计源头降低设备全生命周期的维护成本，适配公共场景下长期无人值守的使用要求。
