德州仪器TPS56C215RNNR同步降压转换器

　　在通讯终端设备的主板电源链路设计中，这类同步降压转换器是核心的电源转换单元，主要承担将前端输入的较高直流电压转换为后端负载所需的稳定低压直流电能的作用，常见于智能手机、便携通讯终端、工业通讯模块的板载电源回路中，为核心处理器、射频单元、存储模块等不同功耗等级的负载提供匹配的供电轨。从实际工程应用场景来看，这类器件需要适配紧凑的板内安装空间，同时满足大电流输出下的温升控制要求，因此在封装选型上采用了贴片式QFN封装结构，引脚沿封装本体四周排布，底部带有裸露散热焊盘，既能够缩减板上占用面积，也可以通过PCB表层铜箔实现快速散热，降低满负载运行时的结温风险。

　　在功能特性层面，该器件支持3.8V至17V的宽电压输入范围，能够适配锂电池多串供电、适配器直流输入等多种前端供电场景，12A的连续输出电流能力可以覆盖中高功耗负载的供电需求，同步整流架构的设计省去了外部续流二极管的布置，既减少了板上元件数量，也有效降低了转换过程中的导通损耗，提升整体电源转换效率，在轻载工况下还能自动切换工作模式，降低待机状态下的静态电流消耗，适配便携设备的长续航设计要求。

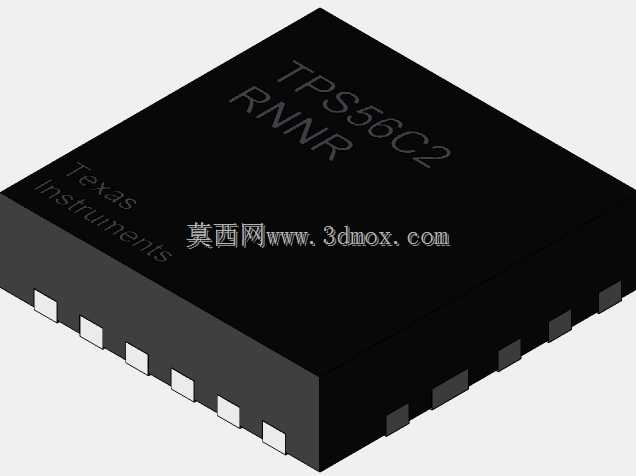

　　从三维建模的设计思路来看，建模过程首先需要严格对照器件官方封装手册的尺寸公差要求，还原封装本体的实际外形轮廓，包括本体的倒角、引脚的共面度、底部散热焊盘的尺寸与位置，保证模型导入PCB装配环境后能够和封装焊盘完全匹配，不会出现装配干涉问题。引脚部分需要准确还原每一个引脚的宽度、厚度、伸出长度以及引脚间距，尤其是QFN封装的侧面引脚高度，需要匹配SMT回流焊的工艺要求，避免出现模型引脚和焊盘偏移导致的装配仿真误差。本体表面的丝印标识也按照实际器件的印刷位置做了等比例还原，包括器件型号、厂商标识的位置和字号，在做整机结构评审时，可以直观识别器件型号，方便BOM核对与物料排查。

　　关于外形尺寸与安装边界，建模时严格遵循封装的标称尺寸控制本体的长宽高参数，所有引脚的位置度公差控制在工业设计允许的范围内，安装时需要在PCB上预留对应尺寸的焊盘区域，同时在器件上方预留足够的散热空间，若设计中需要额外增加散热片，也可以基于该模型提前做空间干涉检查，避免和周边屏蔽罩、结构件产生位置冲突。在板级布局时，该器件的输入输出电容、电感等周边配套元件的布置，也可以结合该三维模型做位置优化，缩短功率回路的走线长度，降低回路寄生参数对电源稳定性的影响。

　　对于结构设计工程师而言，准确的器件三维模型是做主板堆叠设计的基础，尤其是在高密度通讯终端主板的设计中，每一个器件的高度、占用面积都需要精准管控，稍有偏差就可能导致壳体装配时出现顶壳、间隙不均等问题。该模型还原了器件的真实外形细节，包括本体表面的细微凹凸、引脚的实际形态，在做结构干涉检查时能够获得和实物一致的仿真结果，减少后期打样阶段的整改次数。在电源模块的设计中，这类同步降压芯片的散热路径设计也需要结合模型来评估，底部散热焊盘的过孔布置、表层铜皮的延伸范围，都可以基于模型的外形边界做精准规划，保证大电流输出时的热量能够顺利传导到PCB内层，避免局部热点温度过高影响器件长期运行可靠性。
