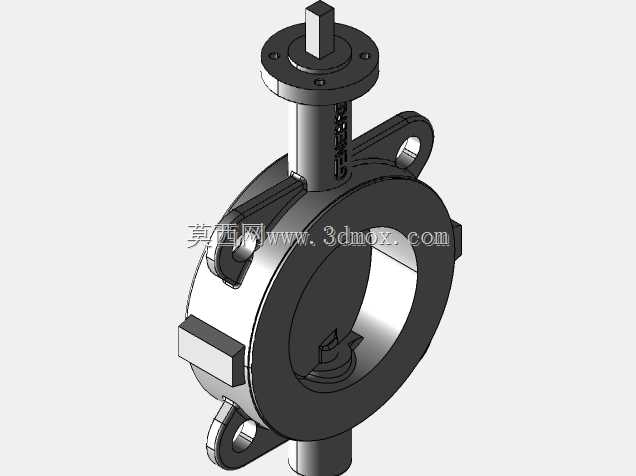

对夹式蝶阀DN100PN16阀体结构

　　这套对夹式蝶阀三维结构围绕DN100通径、PN16压力等级的管路截断与调节需求展开，主体采用两片式对夹夹持安装形式，阀体两侧伸出带安装孔的耳板，可直接夹装在两段管路法兰之间，不需要阀体自身携带完整法兰端面。现场安装时，先将蝶板调整至接近关闭状态，避免密封圈边缘在穿螺栓过程中被法兰面刮伤，再将阀体居中放入两片管道法兰之间，穿入成套螺栓后按对角顺序分次紧固，使两侧法兰端面平行压紧阀体外缘密封面。这种结构相比法兰式蝶阀，轴向长度明显缩短，重量更低，占用管廊空间小，在给排水、暖通循环水、消防水系统、普通工业流体输送以及水处理设备管路中应用较多。

　　模型中部为圆筒形流道，内部设置绕轴线旋转的蝶板，蝶板在全开状态下大致与流道方向平行，流阻较小，介质通过时压力损失低；关闭时蝶板旋转至近似垂直流道位置，外缘密封圈与阀体内腔密封座贴合，实现截流。顶部阀杆从阀体上盖伸出，轴端采用方形或带扁位的驱动连接结构，可匹配手柄、蜗轮减速器、气动执行器或电动执行机构。阀杆与阀体之间设置轴套和密封压盖区域，用于承受启闭扭矩并限制介质沿轴向外漏。上盖法兰保留螺栓孔位，便于执行机构安装时对中，也方便后期维护时拆解轴系。

　　从结构设计角度看，对夹蝶阀的关键不只是外形建模，还在于安装边界与运动干涉。阀体两侧耳板孔位需要与对应管道法兰标准协调，螺栓孔分布圆、孔径以及耳板厚度决定了现场能否顺利穿装。模型中阀体外形、耳板位置、顶部驱动接口和轴端高度均形成明确边界，便于在设备布置时检查阀门与管道、支架、保温层及执行机构之间的空间关系。蝶板旋转范围内，内腔不能与阀体壁面、密封座或轴端结构发生干涉；全开、全关以及中间开度位置都应保留合理间隙。密封圈通常嵌装在蝶板外缘或阀座区域，建模时需要体现其连续环形轮廓，因为密封件压缩量直接影响关闭性能和操作扭矩。

　　在选型和布置时，DN100规格对应常用管路通径，PN16等级表示其面向中等压力工况，结构强度需满足法兰夹持、管道载荷和水压试验等要求。阀体下部和侧部的加强轮廓并非单纯装饰，而是用于提高耳板与筒体连接处的刚性，减少螺栓紧固时局部变形。顶部支架圆筒将驱动扭矩传递至阀体，其高度既要保证执行器底面不与管道法兰碰撞，也要使阀杆支承跨距合理，降低轴部偏载。对于三维设计人员，此类模型可用于管路设备占位、阀门总成校核、执行器连接匹配以及维护空间检查；对于结构设计人员，则可进一步关注密封副压缩、轴套支承、螺栓夹紧路径和阀体壁厚过渡等细节。整体结构紧凑、启闭迅速、安装方向灵活，适合在空间受限的工业管线中作为截断和调节部件使用。
