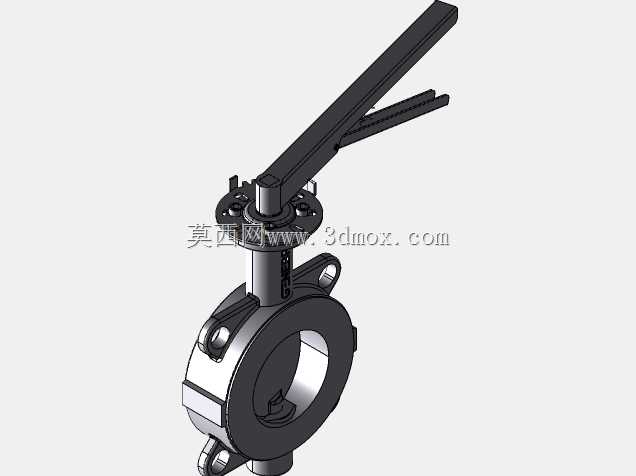

该结构围绕公称通径DN80、公称压力PN16的对夹式蝶阀展开,核心由圆环形阀体、蝶板、阀杆、密封座、顶部连接法兰及长柄手动操作机构组成。阀体采用薄型对夹轮廓,两侧端面预留与管道法兰贴合的安装面,周向布置定位孔与穿装空间,安装时阀门被夹持在两段管道法兰之间,无需阀体自带完整法兰外伸结构,因此轴向长度较短,占用管廊空间小,适合在泵房、水处理管线、暖通空调水系统、消防给水及一般工业流体管路中作为截断或调节部件使用。
从实际工况看,这类蝶阀常用于清水、压缩空气、低腐蚀性流体以及温度和压力均处于中低等级的管路。手动杠杆式驱动结构不依赖气源、电源或液压站,操作人员通过扳动手柄带动阀杆旋转,阀杆再驱动蝶板在阀体内绕轴线转动。手柄处于与管路轴线平行位置时,蝶板通常对应全开状态,流道接近直通,介质绕行少,压力损失较低;手柄旋转至与管路轴线垂直时,蝶板横置于流道中,配合阀座实现截断。手柄旁的定位齿板可在多个角度停留,使阀门不仅能完成开关动作,也可用于粗略流量调节。
建模时需要重点处理阀体、蝶板和阀杆之间的装配关系。阀体内部容纳圆形蝶板,蝶板外缘与弹性阀座接触形成密封边界;阀杆从阀体上部穿入,与蝶板形成扭矩传递连接,顶部通过方形或扁位结构与手柄机构配合。上部支架保留标准安装接口,使手动装置与执行器安装面之间具有清晰边界,后续若改为气动、电动驱动,可在不改变阀体主结构的前提下进行替换。这种设计思路兼顾了现场手动操作的经济性和后期自动化改造的通用性。
外形尺寸方面,DN80规格对应约80毫米通径等级,模型应保证阀体中心高、阀杆轴线位置、两端夹持面间距、法兰螺栓孔分布圆以及手柄旋转半径相互协调。对夹式阀门的安装边界不只包括阀体本体,还必须考虑管道法兰、螺栓、螺母和垫片的空间占用。阀体两侧端面应保持平行,夹持面不能与管道法兰发生干涉;周向孔位需为螺栓穿装留出操作空间。手柄向上延伸并带有较长力臂,其旋转扫掠区域内不得布置管道支吊架、电缆桥架或设备侧壁,否则会影响全开、全关及中间角度操作。
结构细节上,阀体上部设有阀杆支承和填料或密封安装区域,用于降低介质沿阀杆外漏风险。蝶板在开启过程中会在阀腔内部摆动,因此模型中应检查蝶板边缘与阀体内壁、阀座及流道过渡区之间的间隙。蝶板厚度直接影响流通能力和密封压紧效果:过厚会增加流阻,过薄则可能影响承压刚度。阀座作为密封关键件,通常位于阀体内部环形槽内,依靠蝶板旋转挤压实现贴合,建模时应保留其压缩量和装配槽位,而不是将其简化为无厚度线条。
在管路布置阶段,该类阀门适合水平或竖直管道安装,但手动操作件应布置在人员容易到达的位置。若安装在高位管廊,需额外考虑操作平台或加长杆;若安装在靠近墙面、设备基础或成排管线处,则要核对手柄端部到障碍物的距离。阀门全开时手柄沿管道方向伸展,全关时横向展开,两个极限位置都应纳入干涉检查。对于维护人员而言,对夹式结构重量较轻、拆卸路径明确,但更换阀座或检修阀杆时仍需保证两侧管道具备松开和移位空间。
三维设计中可将模型拆分为阀体、蝶板、阀杆、阀座、压盖、手柄、定位板、紧固件等独立零件,以便表达装配层级和运动关系。转动副应集中在阀杆轴线上,手柄、阀杆和蝶板保持同步旋转;阀体与管道法兰相对固定。通过运动仿真或剖面检查,可以确认蝶板从0度到90度旋转时不会与阀体碰撞,也能观察密封面在关闭位置的接触状态。对于选型人员,该模型可用于核对安装长度、操作高度、法兰匹配和检修空间;对于结构设计人员,则可进一步据此完善密封选型、轴径校核、手柄力臂和材料壁厚等工程细节。
