角接触球轴承7000118精密传动结构

　　该模型呈现的是一款角接触球轴承结构，对应GOST 8338-75标准体系下的7000118规格，属于机械传动系统中承担径向与单向轴向联合载荷的精密支承元件。在实际工程场景里，这类轴承大量出现在高速主轴、精密减速器、伺服进给机构、小型泵轴以及通讯设备内部的旋转支承部位，其核心作用是约束转轴的径向跳动与轴向窜动，保证旋转部件在既定轴线上稳定运转。

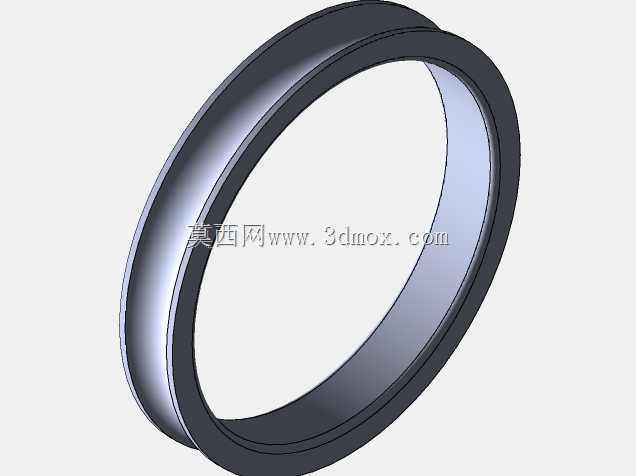

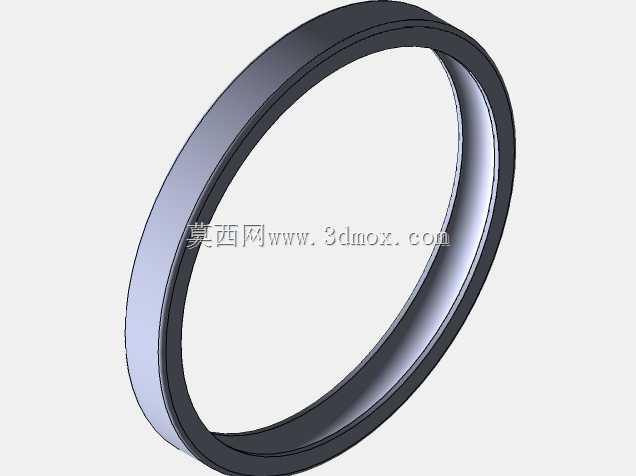

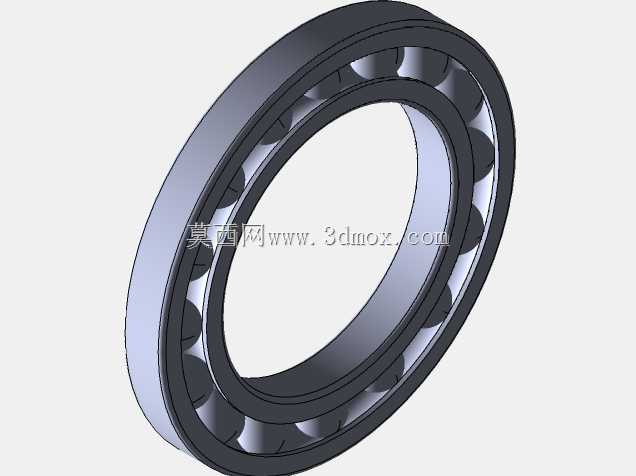

　　从结构组成来看，模型完整还原了内圈、外圈、滚动钢球以及保持架四个关键部分。内圈与轴颈配合，外圈装入轴承座孔，钢球沿内外圈滚道滚动，保持架则将各钢球均匀分隔，避免球与球之间直接接触摩擦。与深沟球轴承相比，角接触轴承的滚道接触角设计使其能够同时承受径向载荷和一个方向的轴向载荷；接触角越大，轴向承载能力越强，这一特性决定了它在需要承受复合载荷或对轴向定位精度要求较高的场合更具优势。

　　建模过程中，滚道截面的圆弧曲率与钢球直径的匹配是重点。内外圈滚道并非简单的半圆槽，而是按照接触角要求形成倾斜的弧形轨道，钢球与滚道之间为点接触并在受载后形成微小接触椭圆。保持架采用兜孔结构包裹钢球，其内径、外径及挡边尺寸需要避开内外圈滚道，保证运转时不发生干涉。模型对各零件的同轴度、滚道表面连续性以及钢球圆周均布关系进行了准确表达，装配后钢球在滚道内的位置关系清晰，能够直观反映轴承内部的支承逻辑。

　　安装边界方面，这类轴承通常以基孔制方式与轴配合，内圈随轴旋转，外圈固定于座孔；在需要双向轴向约束的机构中，常采用成对安装方式，如背对背、面对面或串联配置，以平衡两个方向的轴向力。选型时需要关注轴径、外径、宽度等安装尺寸，以及圆角半径与轴肩、座孔挡肩的匹配，挡肩高度既要保证轴承轴向定位可靠，又不能超过滚道边缘而影响拆卸。润滑方式上，小型精密轴承可采用脂润滑或油润滑，密封与防尘结构则根据工作环境另行配置。

　　在设备维护与装配层面，该类轴承对安装倾斜较为敏感，轴与座孔的同轴度偏差会导致钢球载荷分布不均，进而引起发热、噪声和寿命下降。三维模型将内部滚动体与保持架关系显性化，有助于工程师在布局阶段校核轴承间距、锁紧螺母位置、端盖压紧量以及润滑通道，避免在详细设计阶段出现装配干涉。对于从事主轴箱、传动装置和小型旋转机构设计的人员而言，该结构可作为支承方案校核、受力分析演示以及装配工艺说明的直观参考。
