深沟球轴承1000918精密传动支撑件

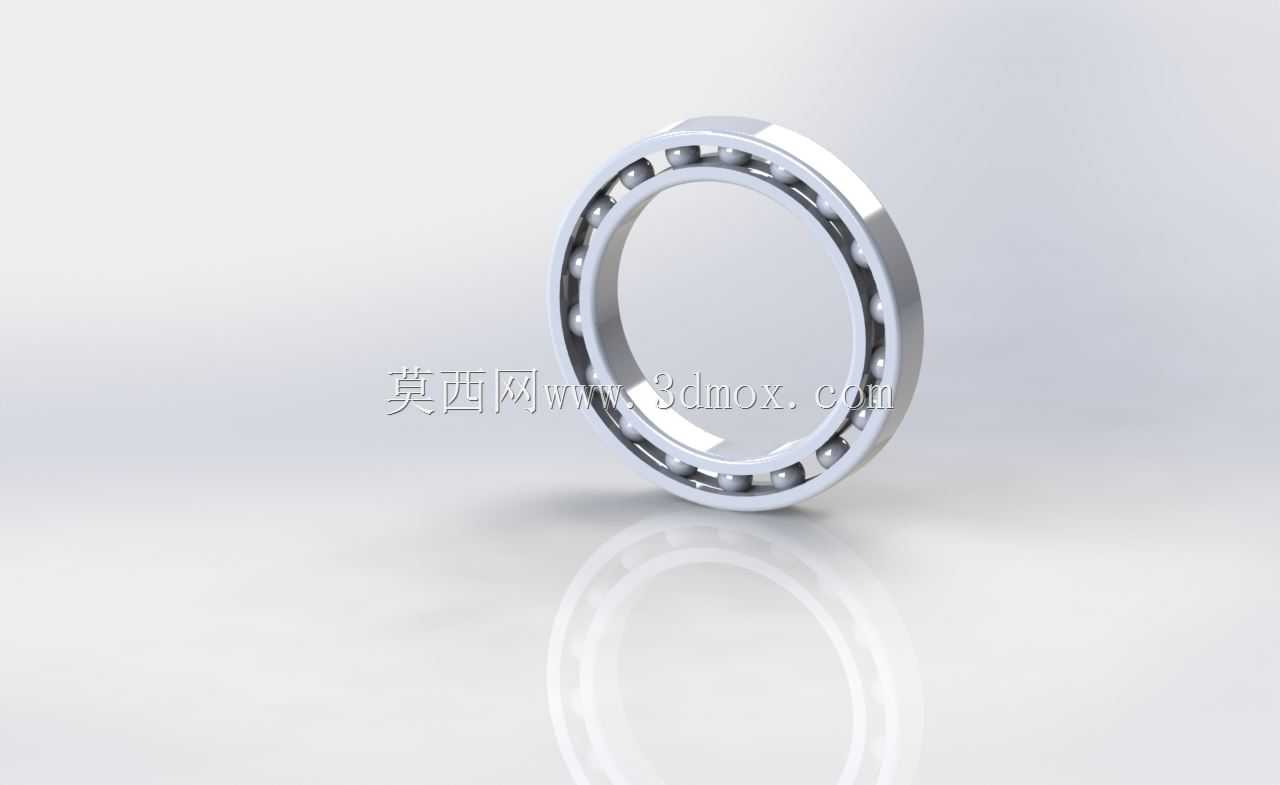

　　在中小型旋转传动机构的布局阶段，支承部位的选型往往直接决定轴系的径向跳动、运转噪声与维护周期，这款对应GOST 8338-75标准的1000918型深沟球轴承，正是针对轻载、高速、安装空间受限的工况完成的三维结构还原。从整机配套的实际场景来看，这类薄截面开式深沟球轴承大量出现在通讯终端小型传动模组、便携电子设备的旋转关节、轻工输送线的从动辊端、小型风机叶轮支承以及家电类回转部件中；当轴系需要同时承担稳定径向载荷与少量双向轴向载荷，且径向安装尺寸被严格压缩时，相比标准厚度轴承，它的套圈壁厚更薄、整体轴向宽度更小，能够在不显著降低滚动体承载接触面积的前提下，让出更多结构空间给相邻的齿轮、带轮或者壳体加强筋。

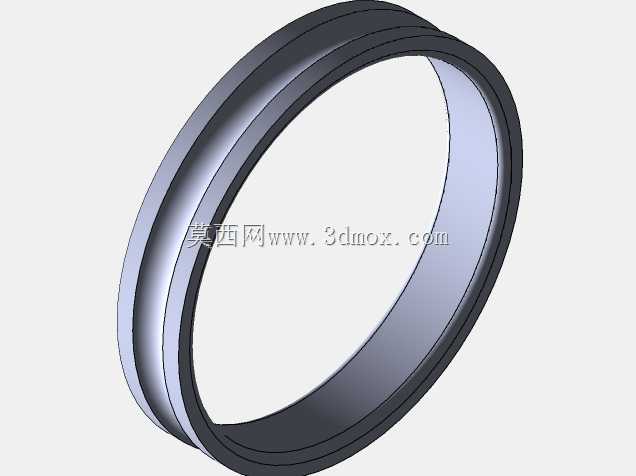

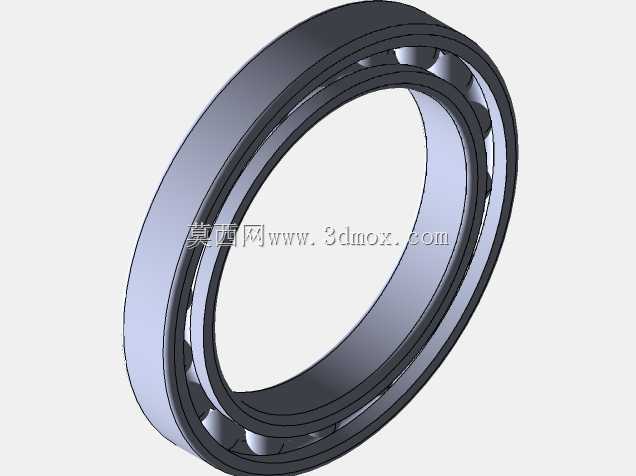

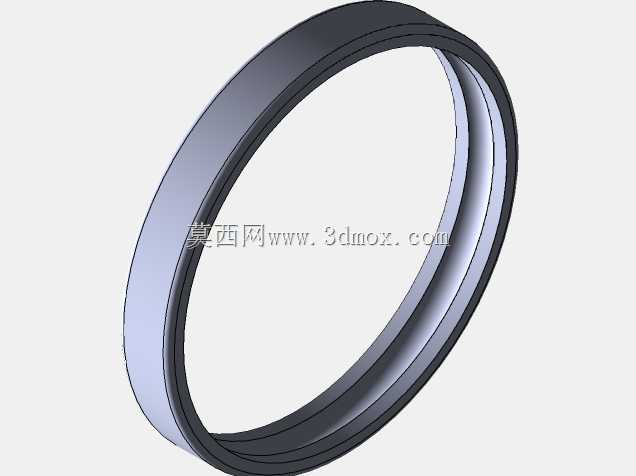

　　建模过程中首先要还原的是套圈与滚动体的配合逻辑：内圈外径面与外圈内径面各加工出连续的圆弧滚道，滚道曲率半径略大于钢球半径，二者形成的弧形接触区可以在轴承受载时让接触应力均匀分散，避免点蚀过早出现。钢球沿圆周方向均匀排布，保持架将相邻钢球分隔开，防止滚动体在运转过程中相互摩擦、挤压甚至卡滞；开式结构没有两侧的防尘盖与密封圈，一方面降低了高速运转时密封圈唇口带来的摩擦转矩，另一方面也方便在出厂前或装配时直接填充适配的润滑脂，适合在洁净、低粉尘的设备内腔中使用，如果应用场景存在粉尘或溅水，设计人员可以在轴承外侧的壳体台阶处额外加装迷宫密封或者接触式油封，不需要改动轴承本身的安装尺寸。

　　从安装边界来看，这类轴承采用基孔制配合：内圈与旋转轴的轴颈配合通常选k5或者m6公差段，保证内圈随轴同步转动，避免配合面之间发生微动磨损；外圈与壳体轴承室的配合多选H7或者J6，让外圈在承受热胀冷缩时能够有微量的轴向游动空间，补偿轴系因温度升高产生的伸长量。轴颈处需要加工出贴合内圈端面的定位轴肩，轴肩高度不能超过内圈挡边的厚度，否则后续拆卸时拉马爪无法勾住内圈端面；壳体侧的轴承室台阶同样要控制高度，留出外圈拆卸的受力位置。轴承装入腔体后，轴向定位可以通过孔用弹性挡圈、端盖压紧或者锁紧螺母配合止动垫圈完成，装配时严禁直接敲击滚动体或者保持架，作用力要分别施加在过盈配合的套圈端面上，避免滚道被冲击压出凹痕。

　　设计思路上，薄截面轴承的核心取舍是在径向轮廓与承载能力之间找平衡：减少套圈壁厚可以缩小轴承整体外径，让相邻零件的布局更紧凑，但套圈的刚性会相应下降，因此这类轴承的适用载荷区间集中在轻载至中等载荷，不适合重载破碎机、重型减速器这类冲击载荷大的部位。在三维建模时需要准确还原滚道的曲率中心偏移量、钢球的球径与数量、保持架的兜孔间隙，这些细节直接影响后续做干涉检查、装配模拟以及工程图导出时的尺寸准确性：如果滚道曲率画得与钢球完全一致，运转时滚动体没有润滑脂的存储间隙，实际装配后会出现温升过快、转矩陡增的问题；如果钢球之间的周向间隙留得过大，高速旋转时钢球会在保持架兜孔内来回撞击，产生异常噪声。

　　在设备实际用途层面，这类轴承的核心功能是为旋转轴提供低摩擦的径向支承，同时约束轴的径向窜动，允许轴在高速回转时保持稳定的旋转中心。当轴系承受不大的轴向力时，深沟球滚道的接触角会在载荷作用下发生微小变化，也可以承担一定的双向轴向定位作用，简化整个轴系的支承结构，不需要额外加装成对的角接触轴承或者推力轴承，降低零件数量与装配成本。在通讯工具类小型设备的内部，比如便携天线的旋转调节座、小型馈线传动辊，轴承的低游隙特性可以保证转动时的阻尼均匀，不会出现卡顿或者轴向晃动；在小型输送辊道上，多件轴承并排支承长辊时，要保证各轴承室的同轴度公差，避免不同轴带来的附加弯矩让滚道偏载，缩短使用寿命。

　　建模收尾阶段还需要核对轴承的倒角尺寸：内圈、外圈的两端倒角都要按照标准取值，既可以去除热处理后的锐边，也能在装配时起到导向作用，让轴颈和轴承室能够顺利滑入配合面，避免刮伤配合表面。整体结构没有多余的复杂特征，所有几何要素都围绕滚动摩擦替代滑动摩擦、降低运转阻力、保证回转精度这几个核心目标展开，完全适配通用机械设计中轻载高速支承部位的选型与装配校核需求。
