深沟球轴承417精密传动回转结构

　　在常规中小型旋转设备的传动链里，这类单列深沟球轴承是最常被选用的径向支承元件，从普通带式输送机的托辊、小型异步电机的输出端，到轻工包装设备的导辊、家用通风设备的叶轮轴，几乎所有需要约束轴系径向跳动、同时允许轴高速连续回转的位置，都能见到同结构轴承的身影。它不需要复杂的配套润滑管路，也没有滑动轴承那样严苛的轴瓦刮研要求，采购互换性极强，维护时直接按标准型号替换即可，是车间设备维保、非标设备设计里容错率很高的支承方案。

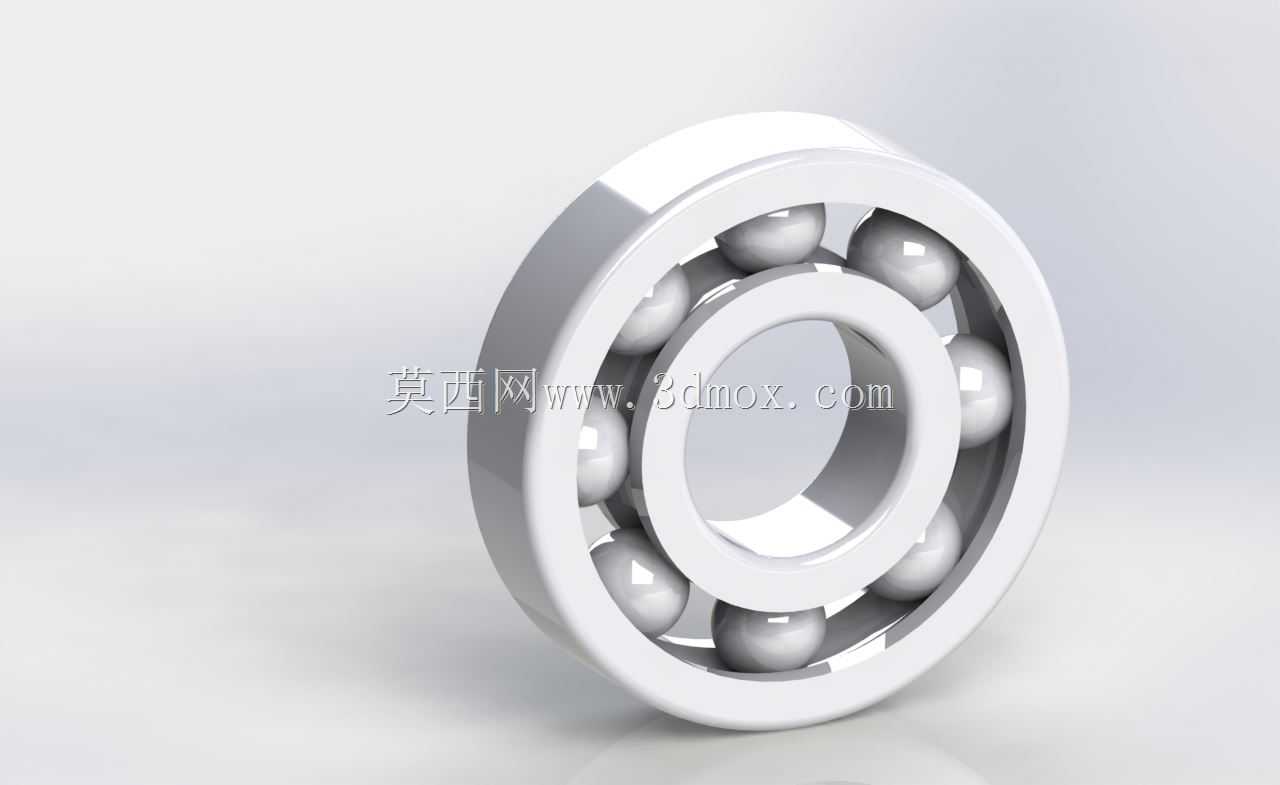

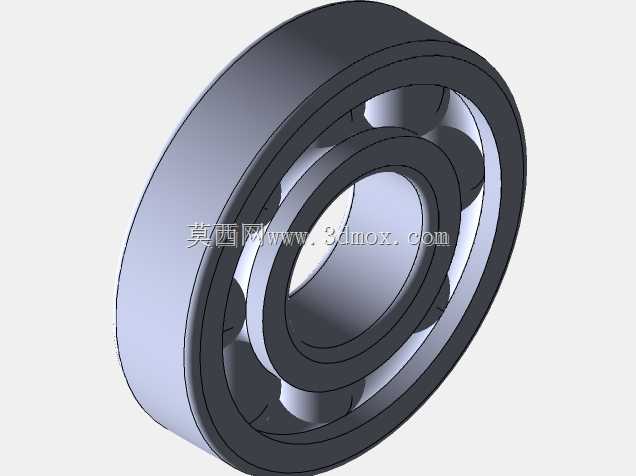

　　从结构组成拆解来看，这套模型完整还原了深沟球轴承的四大核心部分：外圈、内圈、钢制滚动球体、冲压保持架。外圈一般采用过盈或者过渡配合嵌入轴承座孔，工作时外圈大多保持固定；内圈则与转轴轴颈配合，随转轴一同旋转。滚道在内外圈的相对端面上加工出与钢球曲率半径匹配的弧形凹槽，钢球被均匀夹持在两道滚道之间，保持架的作用是把相邻钢球分隔开，避免滚动体之间直接接触摩擦——如果没有保持架，相邻钢球在公转时接触点的运动方向相反，会产生剧烈的滑动磨损，很快就会出现发热、点蚀失效。模型里的钢球排布完全符合单列深沟球轴承的常规装球逻辑，滚道的曲率中心与轴承轴线重合，保证钢球在承载时接触应力均匀分布。

　　设计选型时首先要明确安装边界：这类轴承的外形尺寸完全遵循GOST 8338-75对应的系列标准，内径、外径、宽度三个核心安装尺寸都有统一公差，轴颈的配合公差一般选k6或者m6，轴承座孔选J7或者H7，既可以保证内圈和轴同步旋转不打滑，又能避免外圈在座孔内出现蠕变磨损。安装时不能直接敲击轴承外圈来把内圈压到轴上，也不能敲击内圈把外圈压入座孔，装配力必须通过配合的那一个套圈端面传递，否则会在滚道表面压出凹痕，运转时产生异常振动和噪音。轴承的轴向定位通常靠轴肩和孔肩来实现，轴肩的高度不能超过内圈的倒角尺寸，孔肩的高度也不能碰到外圈的密封槽位置，否则后续拆卸轴承时拉马的爪钩没有受力位置，只能破坏性切割拆除。

　　承载特性上，深沟球轴承主要承受径向载荷，同时因为滚道存在一定的侧向挡边，也可以承受双向的中等轴向载荷，当设备里存在小幅度的轴系热伸长时，这类轴承可以在轴向预留少量游隙，允许轴相对于座孔有微小的轴向窜动，用来补偿温度升高带来的轴长度变化，避免出现轴系顶死、附加载荷陡增的情况。和角接触球轴承相比，它不需要成对安装来抵消轴向分力，单个轴承就可以完成支承，结构占用的轴向空间更小，非常适合安装位置紧凑的轻载传动场景。和圆锥滚子轴承相比，它的摩擦阻力更低，极限转速更高，在高速电机、高速纺机这类转速动辄数千转每分钟的工况下，温升控制表现更优。

　　建模过程中需要注意几个容易被忽略的细节：钢球和滚道之间不能做成零间隙的贴合状态，必须保留符合标准组别的径向游隙，普通组游隙在常温装配后，内圈相对外圈可以有微小的径向浮动，这部分游隙会在配合过盈、工作温升之后被部分抵消，最终剩余的工作游隙刚好保证滚动体可以灵活滚动，不会出现卡滞。保持架的兜孔形状要略大于钢球直径，兜孔和钢球之间留有均匀的间隙，保证钢球在公转、自转时不会和保持架发生刚性碰撞。内外圈的倒角、圆角尺寸也要严格按照标准绘制，倒角过小会在热处理时产生应力集中，倒角过大则会挤占轴肩、孔肩的定位面面积，导致支承定位不可靠。在整机装配校验时，把轴承模型装入轴和座孔的装配体中，可以直接检查轴肩高度是否干涉、密封件的安装空间是否充足，提前在设计阶段排除现场装配时才会发现的尺寸冲突，减少后续返工成本。
