深沟球轴承317精密传动结构

　　深沟球轴承作为旋转支承体系里应用覆盖最广的基础零部件，在各类需要降低轴系回转摩擦阻力、同时承受径向与少量轴向载荷的设备场景中承担核心作用。这款对应GOST 8338-75标准的317规格深沟球轴承，建模过程完全贴合实际工业选型与装配校验的需求，没有做脱离生产实际的外观简化，每一处结构都对应真实轴承的加工与装配逻辑。

　　从实际应用场景来看，这类大尺寸深沟球轴承常被部署在中型减速机输出轴支承、农用机械传动辊道、中小型离心泵泵轴两端、通风设备叶轮轴座以及普通机床的辅助传动轴位置。不同于微型轴承多用于精密仪表场景，317规格的轴承径向承载能力更强，能够适应中低速、存在一定冲击载荷的工矿环境，在连续运转的通用传动设备里，它的选型合理性直接决定轴系的运转寿命与维护周期。

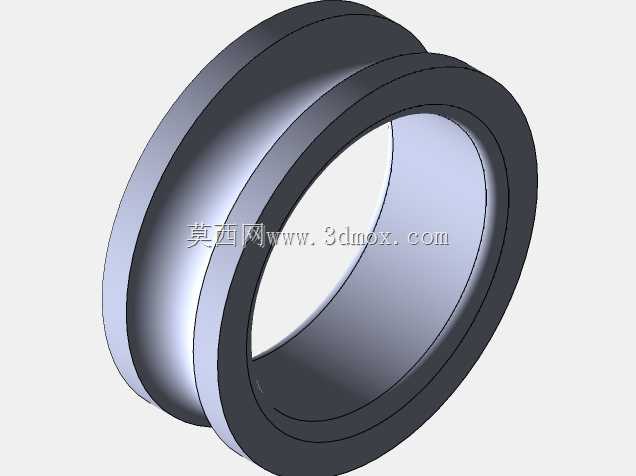

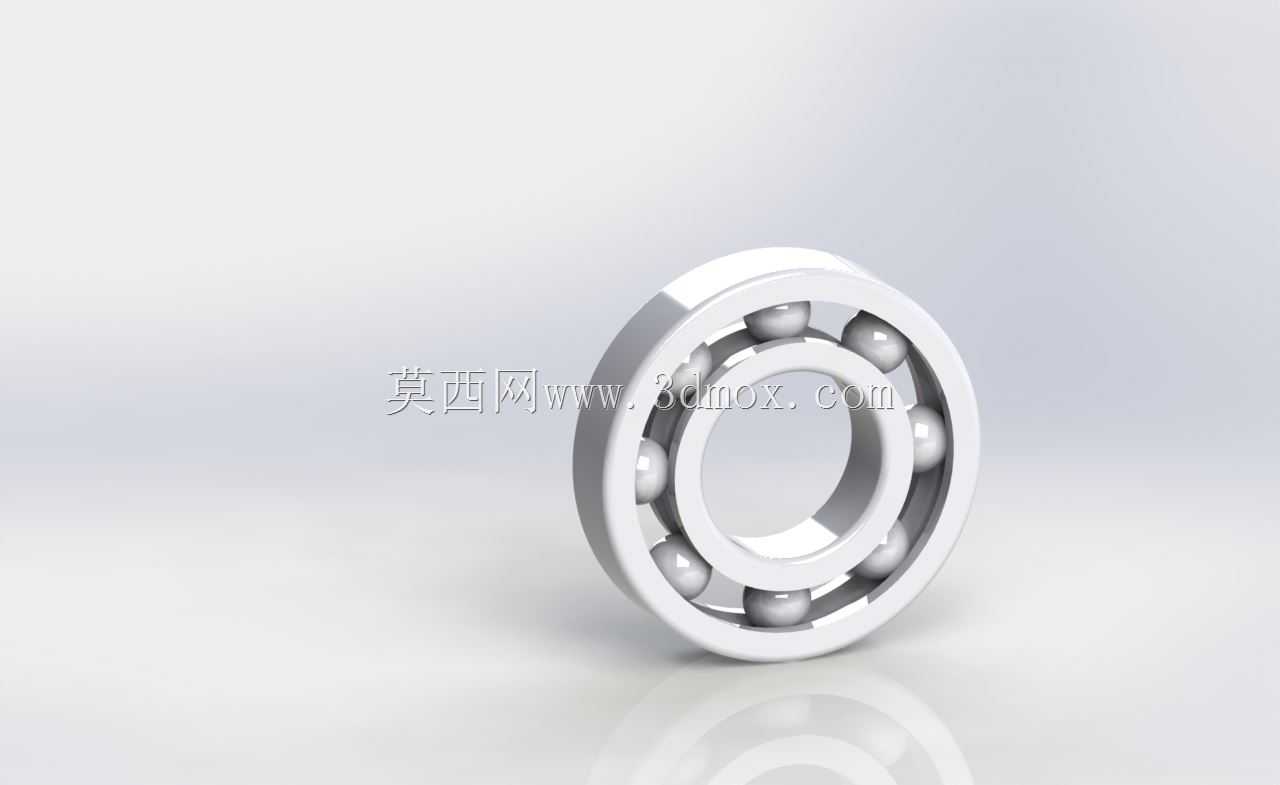

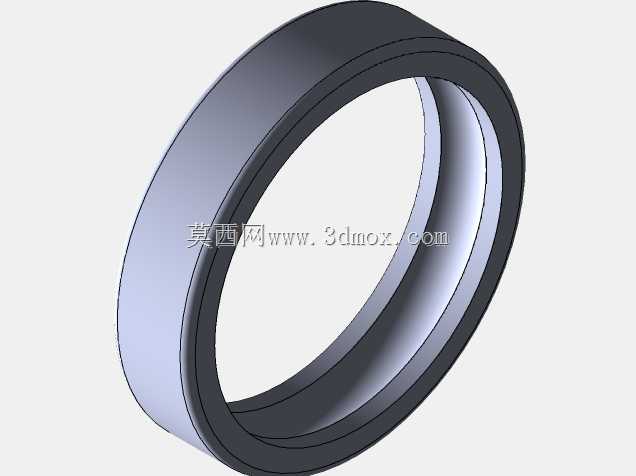

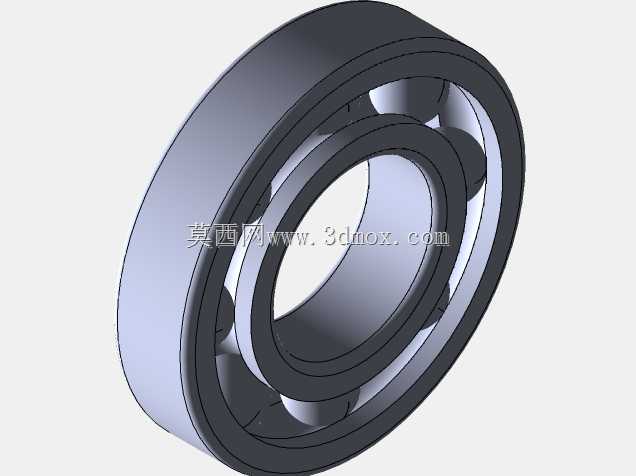

　　结构功能层面，整套轴承由内圈、外圈、一组钢制滚动球体、冲压保持架四个核心部分组成。内圈与转轴采用过盈或过渡配合，随轴同步回转；外圈嵌入设备轴承座的安装孔内，通常采用间隙或过渡配合，起到支承固定作用。滚动球体均匀分布在内圈与外圈的滚道之间，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗与工作面磨损。保持架的作用是将相邻钢球均匀分隔，避免钢球在运转过程中直接接触产生额外摩擦与碰撞磨损，同时引导钢球在滚道内正常循环滚动，在非承载区引导钢球正确进入滚道，改善轴承内部的载荷分布状态。深沟球轴承的滚道曲率与钢球曲率匹配度很高，除了承受主要的径向载荷之外，当轴系存在一定轴向窜动或者受到双向轴向载荷时，也可以正常承担对应的轴向力，部分工况下甚至可以替代成对使用的角接触轴承来简化支承结构，降低设备整体成本。

　　设计思路上，建模时首先严格遵循GOST 8338-75标准中317轴承的尺寸边界：公称内径85mm，公称外径180mm，装配后的总宽度41mm，这三个核心尺寸是设备设计阶段预留轴承安装位的核心依据。内圈的内径公差、外圈的外径公差都按照标准规定的普通级公差匹配，滚道的圆弧曲率半径按照钢球直径的约0.515倍设置，保证钢球与滚道之间为点接触状态，既保证运转时的接触应力处于材料许用范围，也预留了合理的润滑脂存储间隙。钢球的数量按照标准排布为8粒，单粒钢球直径约38mm，保持架采用浪形冲压结构，两半保持架通过铆钉铆合，兜孔的轮廓完全包裹钢球的赤道位置，既不会限制钢球的自由滚动，也能避免钢球从兜孔中脱出。建模过程中特意保留了滚道表面的微观结构示意、保持架的铆接点位、内外圈端面的倒角细节，这些细节在做设备装配干涉校验时非常关键：轴承座孔的导入倒角、轴端的导入倒角如果和轴承自身倒角不匹配，装配时很容易出现卡滞、划伤配合面的问题，三维模型里完整还原倒角尺寸，就能在设计阶段提前排查这类装配隐患。

　　安装边界方面，设备设计时轴上与轴承内圈配合的轴段长度要略小于轴承内圈的宽度，保证内圈端面可以靠紧轴肩实现轴向定位，轴肩的高度不能超过内圈的倒角高度，否则后续轴承拆卸时拉马无法勾住内圈端面；对应的轴承座孔台肩高度也不能超过外圈的倒角高度，方便从座孔中顶出轴承外圈。轴承安装完成后，两侧通常会搭配密封圈或者挡圈，一方面防止内部的润滑脂在运转过程中泄漏，另一方面阻挡外界的粉尘、水汽进入滚道内部，避免钢球和滚道出现磨粒磨损。在做整机三维布局时，这款轴承的外径180mm、宽度41mm的外轮廓尺寸直接决定了轴承座的最小径向尺寸，两个支承轴承之间的跨距需要结合轴的挠度计算结果调整，避免轴运转时挠曲量过大导致轴承滚道边缘出现偏载，提前出现点蚀失效。模型的结构完全还原真实轴承的装配关系，在做轴系装配模拟、运动干涉检查、维护拆装流程演示时，都可以直接调用，不需要额外补充结构细节，能够帮助设计人员快速完成传动系统的支承结构选型与布局校验。
