GOST标准4244906型滚针轴承结构

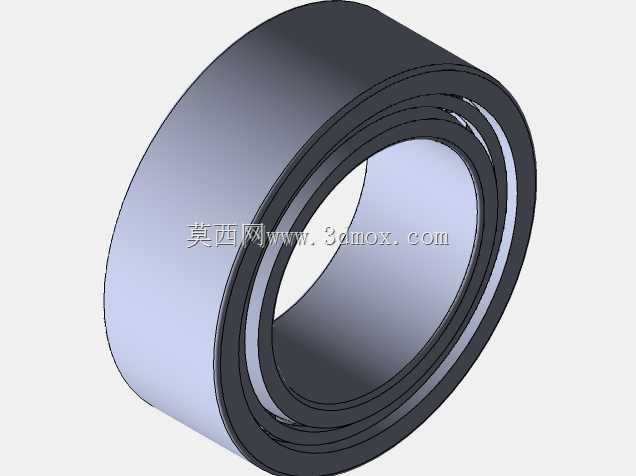

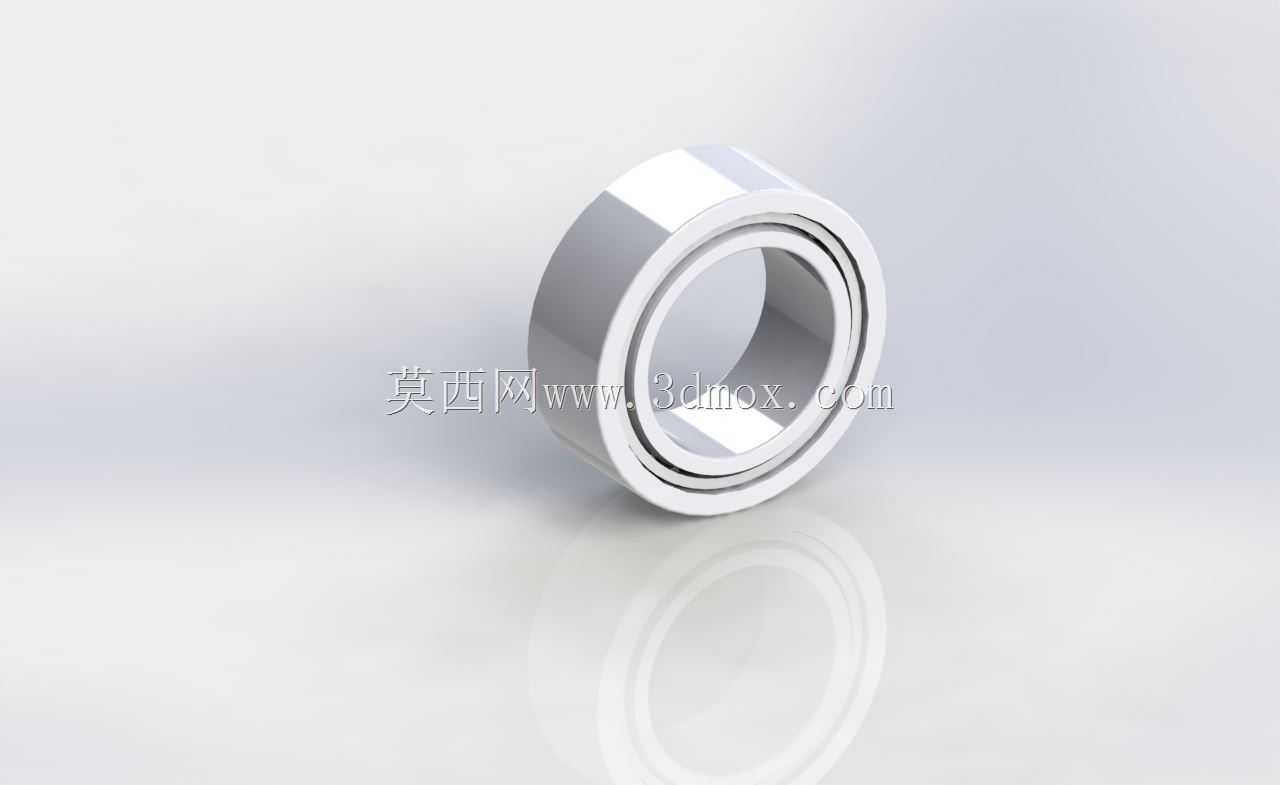

　　在中小型传动箱体、轻工输送线以及紧凑型回转机构的布局阶段，径向空间受限但载荷集中的轴端支撑，往往是结构工程师反复权衡的环节。这款遵循GOST 4657-82规范的实体滚针轴承，正是针对这类窄安装边界场景完成的全参数化结构还原，建模过程没有简化滚动体排布，也没有省略内外圈的倒角与挡边细节，每一处几何特征都对应实际装配中的配合关系。

　　从承载逻辑来看，滚针轴承区别于深沟球轴承的核心，在于细长滚动体与滚道之间形成的线接触形态：相同内径与外径条件下，它的径向承载能力远高于同尺寸球轴承，尤其适合轴颈直径固定、箱体镗孔空间无法放大的场合。实际产线里，纺织机械的罗拉支撑、包装设备的间歇摆轴、机床变速箱的低速重载齿轮轴，都会优先选用这类轴承——它不需要像调心滚子轴承那样预留较大的外圈宽度，也不会像滑动轴套那样在长期启停工况下出现抱轴风险，滚动摩擦带来的低扭矩特性，能让伺服驱动的小功率电机不必额外克服过大的旋转阻力。

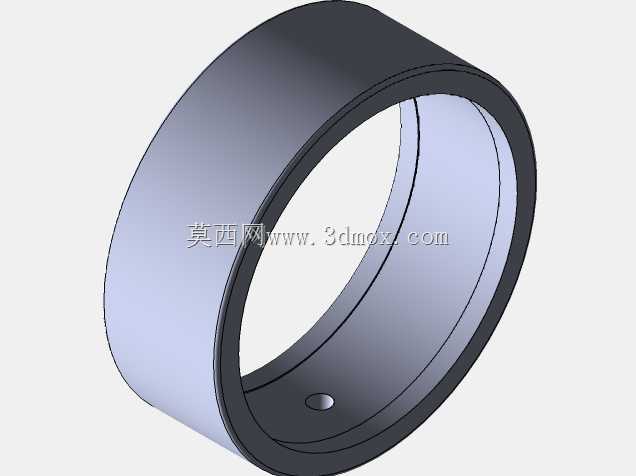

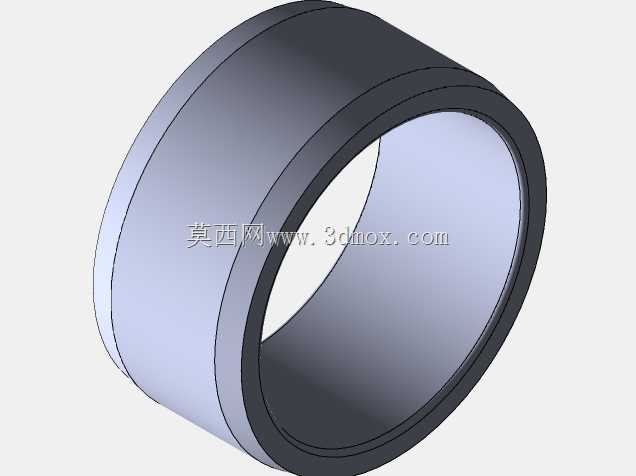

　　建模时首先锚定的是安装边界：轴承内孔与轴颈采用基孔制过渡配合，外圈与箱体镗孔采用基轴制间隙配合，两端的密封挡边高度严格按照标准取值，既保证滚针在轴向不会发生窜动脱落，又给润滑脂的留存留出了腔体空间。滚针的排布没有采用省略阵列的简化做法，每一根滚针的直径公差、长度倒角都和实物一致，保持架的兜孔间隙也做了还原——这个细节在做运动干涉检查时格外重要：当轴发生微小挠曲时，保持架能否引导滚针均匀进入承载区，直接决定了轴承运转的温升与噪声水平。

　　外形尺寸层面，这款轴承的截面径向厚度远小于同载荷等级的其他轴承类型，这一特性让它在铰接点设计中优势明显：比如工程机械的操纵连杆铰点、自动化生产线的翻转工位转轴，设计师不需要为了容纳支撑件而加粗铰点外径，整体机构的重量与占用空间都能得到控制。模型中内外圈的端面倒角做了0.5×45°的工艺还原，这个看似不起眼的特征，在压装工序里作用关键：它能引导轴承平稳进入轴颈与镗孔，避免尖锐边角刮伤配合面，也能去除热处理后的应力集中毛刺。

　　从使用场景的适配性来说，这类滚针轴承既可以承受纯径向载荷，也能在内外圈有少量对中误差的工况下正常工作，不需要像圆锥滚子轴承那样成对安装调整游隙。在做整机三维布局时，工程师可以直接调用该模型完成轴系的干涉校验：核对轴承端面与齿轮、挡圈、密封件的轴向间距，确认润滑通道的开孔位置不会与滚动体区域冲突，甚至可以模拟压装时工装压边的接触范围——压装力必须作用在被配合的套圈端面上，若压边误压到滚动体或保持架，会直接造成滚道压痕、保持架变形，这些装配禁忌在模型的几何分层里都能清晰对应。

　　材质与工艺层面，模型的套圈与滚针对应高碳铬轴承钢的淬火硬化状态，工作表面的硬度区间匹配常规轴承的热处理要求，滚道的粗糙度逻辑也在建模的曲面连续性上有所体现：承载滚道为连续光滑圆柱面，没有建模缺陷带来的局部凸起，避免后续工程图导出时出现加工基准误判。对于需要做轻量化校核的设备，还可以基于该模型的实体质量属性，快速统计轴系支撑部件的总重量，核算整机的重心分布。

　　在维护性设计上，轴承两端的预留空间对应脂润滑的注脂路径，日常补脂时不需要完全拆解轴系，只需从箱体预留的注油孔对准轴承腔体即可，这一布局在多工位自动化设备的定期保养中能大幅减少停机时间。不同于定制化的非标支撑件，这款标准化轴承的互换性极强，设备售后更换时不需要现场修配，直接按型号采购替换即可恢复轴系精度，这也是通用机械零部件在量产设备中被广泛采用的核心原因。整个模型的几何精度完全满足工程出图、装配仿真、选型校核的全流程需求，没有冗余特征，也没有缺失关键装配基准。
