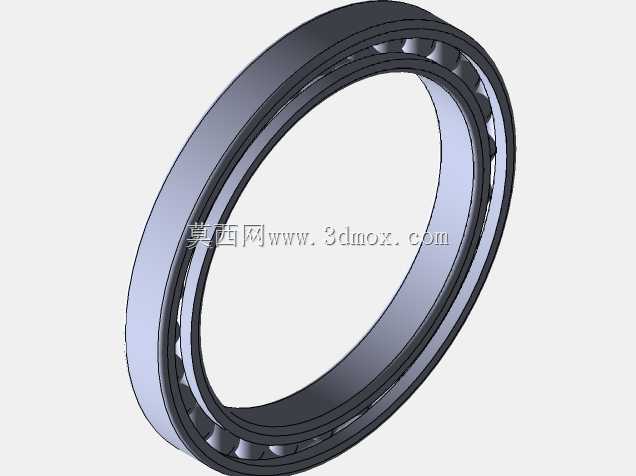

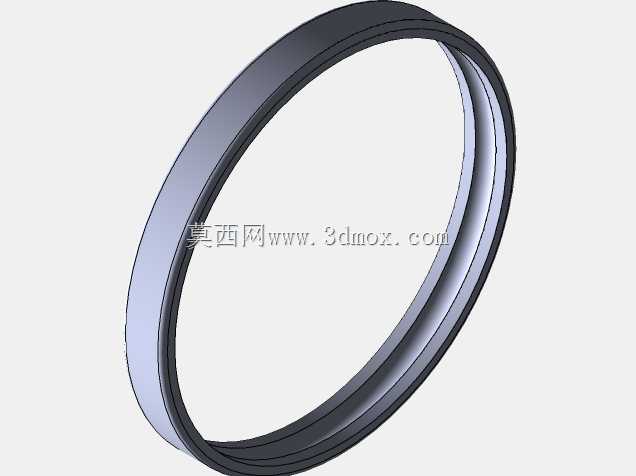

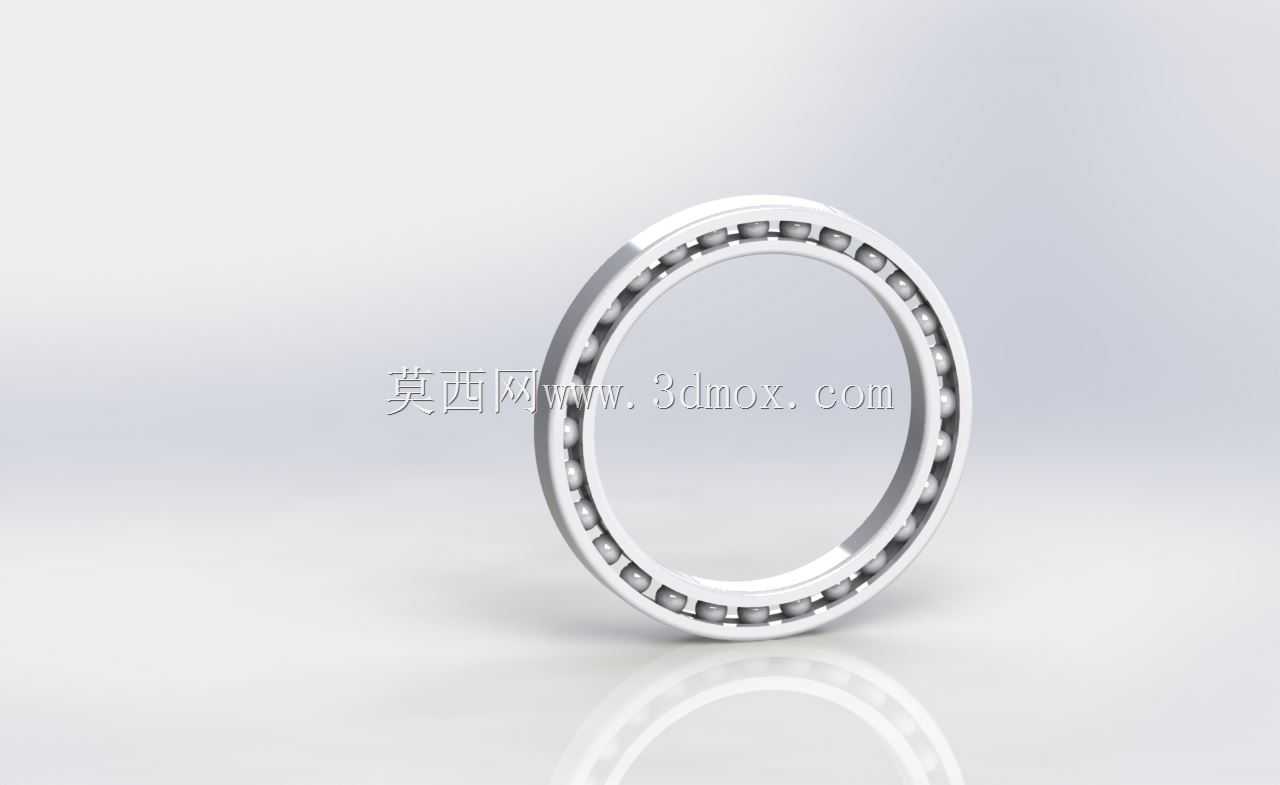

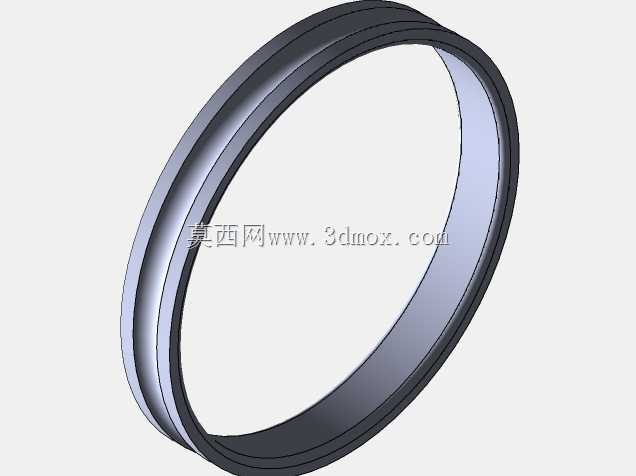

在做通讯类手持终端的小型转轴、精密仪器内部支撑以及轻量化传动模组布局时,径向安装空间被反复压缩是常态,常规厚度的标准球轴承往往会挤占内部走线、壳体壁厚或者相邻齿轮的布置余量,这类薄壁型深沟球轴承就是针对窄安装边界场景开发的回转支撑件。整套结构以内外两个薄壁套圈作为承载基体,套圈滚道经过精密成型,曲率与滚动体球面匹配,整周排布的钢制滚珠被保持架均匀分隔,避免滚珠在运转过程中相互接触摩擦,同时把滚珠约束在滚道有效接触区内,即便套圈壁厚远小于常规轴承,滚道接触区域的材料余量仍能满足额定径向载荷下的接触应力要求。从整机装配的实际流程来看,这类轴承的安装基准完全依托内外圈的圆柱配合面:外圈通常压入设备壳体的预制轴承孔内,
依靠过盈配合实现外圈周向与轴向固定,内圈则套装在回转轴颈上,轴肩与孔用挡圈分别对内外圈做轴向限位,由于套圈壁薄,压装工序不能直接敲击套圈端面,需要通过专用压套将装配力均匀传递到配合的套圈端面上,避免薄壁套圈出现局部变形、滚道圆度超差的问题。建模过程中首先依据GOST 8338-75的轴承尺寸规范锁定核心边界:先确定轴承的公称内径、外径与宽度尺寸,薄壁系列的截面高度远小于同内径的普通深沟球轴承,以此为基础绘制内外圈的回转轮廓,滚道的曲率半径取滚珠直径的0.51~0.52倍,保证滚珠和滚道之间存在合理的接触角,既可以承受纯径向载荷,也能承载一定比例的双向轴向载荷。滚珠的数量根据节圆周长均匀分配,保持架采用兜孔式结构,
每个兜孔包裹单颗滚珠的大部分球面,预留合理的运转间隙,避免高速回转时滚珠出现卡滞。在实际设备选型校核阶段,首先要核算轴承所在轴系的径向载荷:比如通讯设备的翻盖转轴、小型云台的回转支承、精密办公设备的导轮支撑,这类场景的载荷普遍偏小,但对回转平顺性、径向跳动量要求很高,薄壁轴承的套圈经过精加工后,径向游隙可以控制在极小的范围内,运转时的同轴度误差远低于采用滑动轴套的支撑方案。和同内径的常规轴承对比,该结构的径向占用厚度缩减比例可观,在6mm级别的微型轴系布局里,节省出来的径向空间可以用来布置屏蔽层、信号走线或者加强壳体筋位,这也是消费电子、通讯终端类产品大量选用这类薄壁轴承的核心原因。从受力特性来看,
深沟球轴承的滚道和滚珠为点接触形式,在额定动载荷范围内接触应力处于材料许用区间,运转摩擦系数极低,启动转矩很小,即便在手持设备低扭矩驱动的场景下,也不会出现转轴转动卡涩的问题。建模时还需要还原轴承的装配公差配合关系:内圈和轴的配合选用基孔制过渡配合,外圈和壳体孔选用基轴制间隙或者过渡配合,根据整机的工作温度区间调整配合松紧度,避免温度升高后轴件热胀挤压内圈导致游隙消失。整套三维结构完整还原了套圈、滚珠、保持架的所有几何细节,没有对薄壁部位做不合理的简化,结构工程师在整机布局时可以直接调取该模型做干涉检查,提前验证轴承和周边壳体、轴件、紧固件的空间间隙,也可以基于该模型快速派生不同尺寸段的同系列薄壁轴承,缩短小型回转支撑结构的开发周期。在维护特性上,这类双侧敞开的薄壁轴承可以根据使用场景补充防尘盖或者密封圈结构,基础模型保留了两侧的安装槽位,设计人员可以按需添加密封件,防止粉尘、水汽进入滚道内部,延长手持设备、户外通讯装置的轴承使用寿命。
- 全部评论(0)
- 模板大小: 1.27 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
