深沟球轴承316精密传动回转支撑构件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634207
  • 深沟球轴承316精密传动回转支撑构件
  • 深沟球轴承316精密传动回转支撑构件
  • 深沟球轴承316精密传动回转支撑构件
  • 深沟球轴承316精密传动回转支撑构件
  • 深沟球轴承316精密传动回转支撑构件

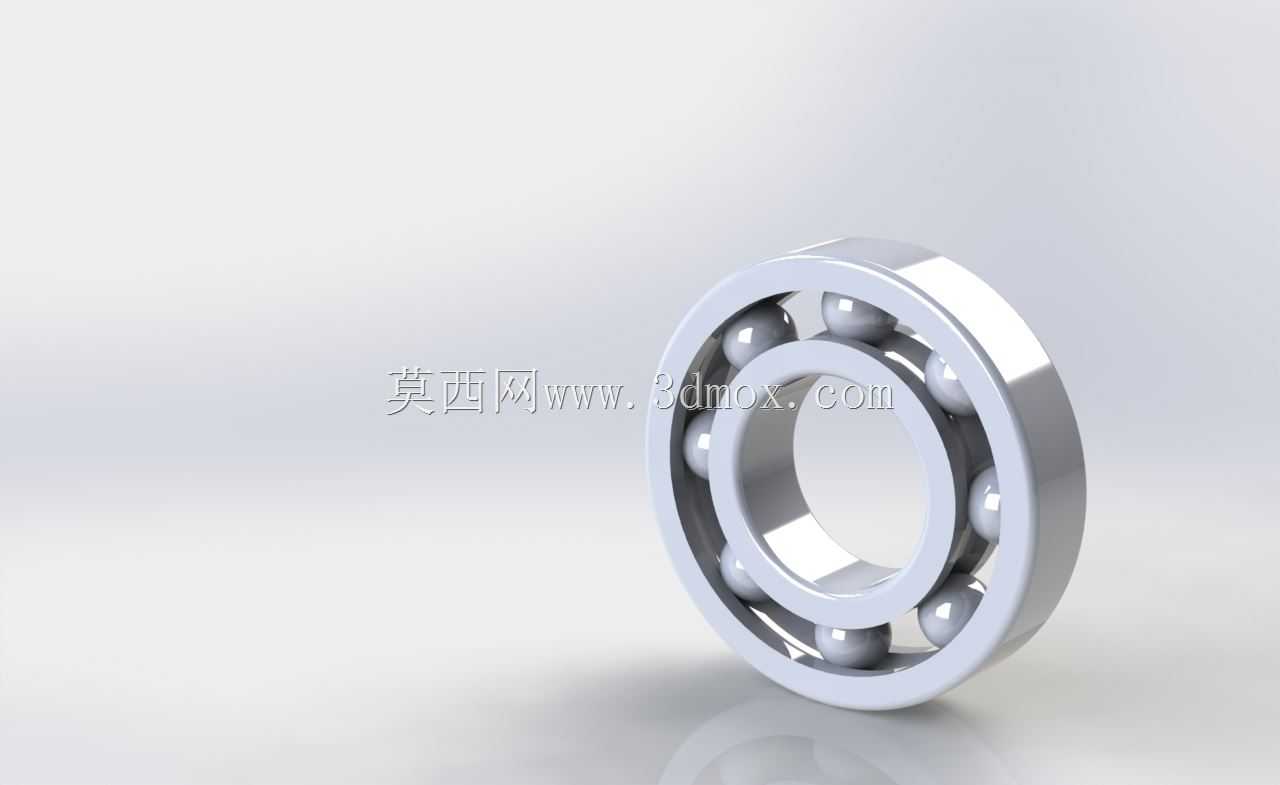

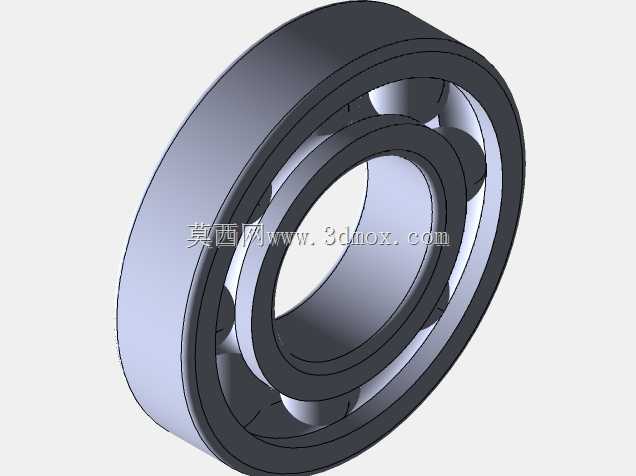

  在中小型减速箱输出端、农用机械传动轴系以及轻工输送辊道的支承位选型时,单列深沟球轴承是出现频次最高的一类径向支承元件,本次建模对应的316规格轴承,适配轴径80mm、轴承外径170mm、装配宽度39mm的安装空间,完全遵循GOST 8338-75标准的尺寸链约束,建模过程中首先把内外圈的滚道曲率、钢球直径、保持架兜孔间隙这些直接影响装配干涉的参数放在首位,而非先做外观渲染。从实际工况来看,这类轴承主要承受纯径向载荷,也可在轴系存在少量对中误差时承载不大的双向轴向载荷,在通讯基站配套的小型天线回转机构、便携通讯设备的手摇传动组件里,它常被布置在转轴与壳体的台阶孔之间:内圈与转轴采用过盈或过渡配合随轴转动,外圈嵌入轴承座孔实现周向定位,

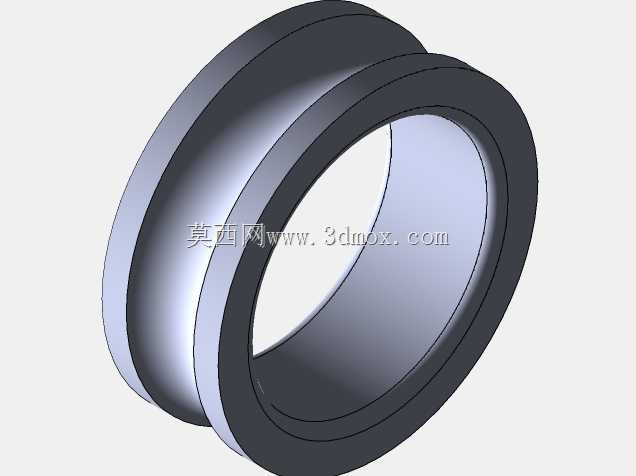

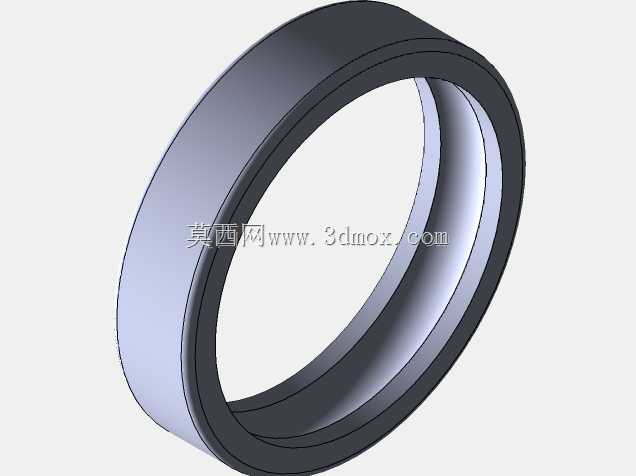

  两侧可搭配毡圈油封或冲压防尘盖,阻挡户外粉尘、雨水进入滚道磨损钢球。建模时先绘制内外圈的回转截面草图,滚道的圆弧半径取钢球半径的0.515~0.52倍,这个数值是行业内通用的密合度取值——曲率差太小会导致滚动体与滚道接触应力集中、运转发热卡滞,曲率差过大则会让接触面积骤减,额定动载荷大幅下降。钢球数量按照节圆直径排布,保持架采用浪形冲压钢制结构,兜孔与钢球之间预留0.2~0.3mm的周向间隙,保证滚动体在公转、自转过程中不会相互摩擦剐蹭。安装边界方面,轴承座的孔肩高度不能超过外圈倒角的允许范围,轴肩的定位高度也要低于内圈倒角尺寸,否则装配时轴承无法贴紧定位面,会出现轴向窜动;轴端的倒角要做15~30度引导锥,

  方便压装时不会磕伤滚道边缘。在实际设备维护场景里,这类轴承的拆卸需要用拉马勾住内圈端面,不能直接对外圈施力,否则会把保持架压变形;润滑通常选用锂基脂,填充量控制在轴承内部空腔的1/3到1/2,注脂过多反而会在高速运转时搅动油脂升温,导致润滑脂泄漏失效。三维建模阶段特意把钢球、保持架、内圈、外圈拆分为独立可装配零件,工程师在做整机干涉检查时,可以直接模拟轴承压装到轴上、装入座孔的全过程,验证轴肩、孔肩的尺寸是否和轴承倒角匹配,也能在后续做工程图时直接导出内外圈的配合公差、滚道的形位公差要求,不需要额外重新测绘尺寸。不同于重型调心滚子轴承,这类深沟球轴承的极限转速更高,摩擦阻力矩更小,在没有剧烈冲击载荷的通讯类便携传动机构、

  小型风机转轴、家用设备传动位都能稳定工作,建模时还原的滚道抛光质感、钢球的高光金属面,也能在做设备装配演示时清晰展示滚动体的排布逻辑,方便选型人员快速确认轴承的外形尺寸是否适配自身设备的安装空间,避免选型时出现外径过大无法装入座孔、宽度不足导致轴向定位失效的问题。
