深沟球轴承216径向支撑回转结构

　　深沟球轴承216属于通用机械传动系统里最常见的径向支撑类回转零件，在各类旋转轴系中承担核心支承作用，日常设备里但凡存在连续回转的轴端，几乎都能见到这类结构的身影。从实际装机场景来看，它既可以布置在中小型电机的输出轴两端，承担转子自重与皮带轮传递过来的径向载荷，也能安装在离心泵、通风机的转轴支撑位，抵消叶轮运转时产生的径向不平衡力；在输送设备的辊筒轴、轻工机械的传动轴、普通机床的辅助进给轴上，这类轴承同样被大量使用，部分轴向载荷不大的工况下，它还可以同时承受一定比例的双向轴向载荷，替代复杂的组合支承方案，大幅简化轴系的整体结构。

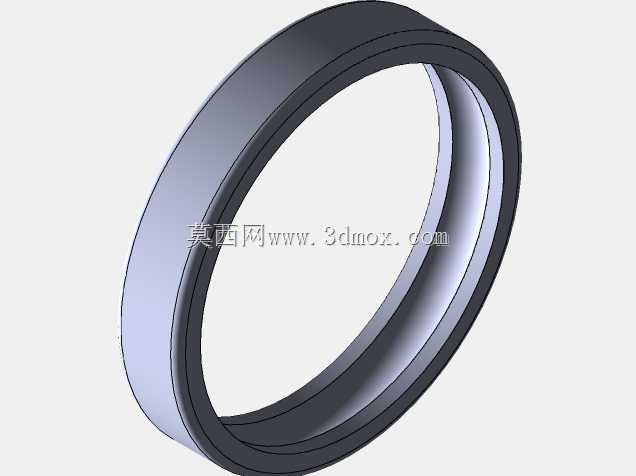

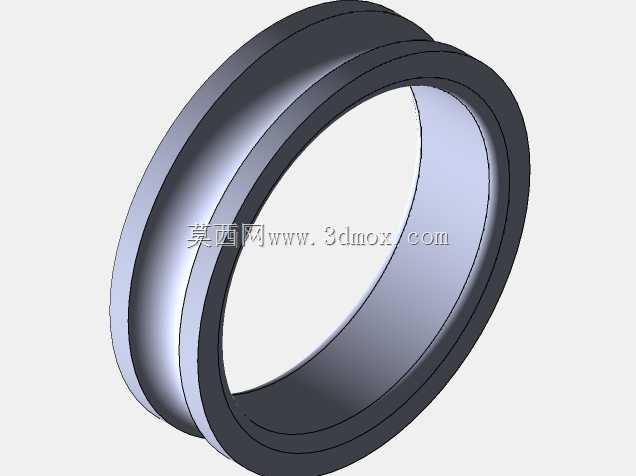

　　这套轴承的结构组成非常清晰，整体由内圈、外圈、滚动钢球、冲压实体保持架四个核心部分构成，内圈与转轴采用过盈或者过渡配合随轴一同回转，外圈则嵌入轴承座的安装孔内保持固定，内外圈的滚道都加工成与钢球曲率匹配的深圆弧槽，滚道的曲率半径略大于钢球半径，既可以让钢球在滚道内顺畅滚动，又能在径向受力时把接触应力均匀分散到滚道接触面上。钢球沿着圆周方向均匀排布，保持架的兜孔把每一颗钢球分隔开，避免相邻钢球直接接触产生摩擦磨损，同时让所有钢球之间保持均等的周向间距，运转过程中不会出现钢球扎堆偏载的问题。和滑动轴承相比，这类滚动轴承的启动摩擦阻力更小，运转精度保持性好，润滑维护间隔更长，在中低速、中等载荷的通用工况下性价比非常突出。

　　做三维结构设计的时候，首先要明确轴承的安装边界：内圈的内径尺寸要和配合轴颈的公差带匹配，通常旋转的内圈选用k6、m6这类过渡/过盈公差，固定的外圈和轴承座孔选用J7、H7的配合公差，既保证内圈和轴之间不会出现跑圈打滑，又能让外圈在座孔里有微量的自适应调整空间，补偿轴系加工带来的少量同轴度误差。轴承的轴向宽度、外圈外径是安装布局的核心边界尺寸，设计轴承座的时候，座孔的台阶高度要低于外圈的倒角尺寸，轴肩的高度也要低于内圈的倒角尺寸，保证轴承安装端面可以完全贴靠定位面，不会出现台阶干涉导致轴承装不到位的问题。同时两侧要预留密封件或者挡圈的安装空间，如果是开式轴承结构，装机时需要在轴承腔内部填充适量的锂基润滑脂，两侧搭配油封或者防尘盖，阻挡外界的粉尘、水汽进入滚道，避免润滑脂被污染后提前失效。

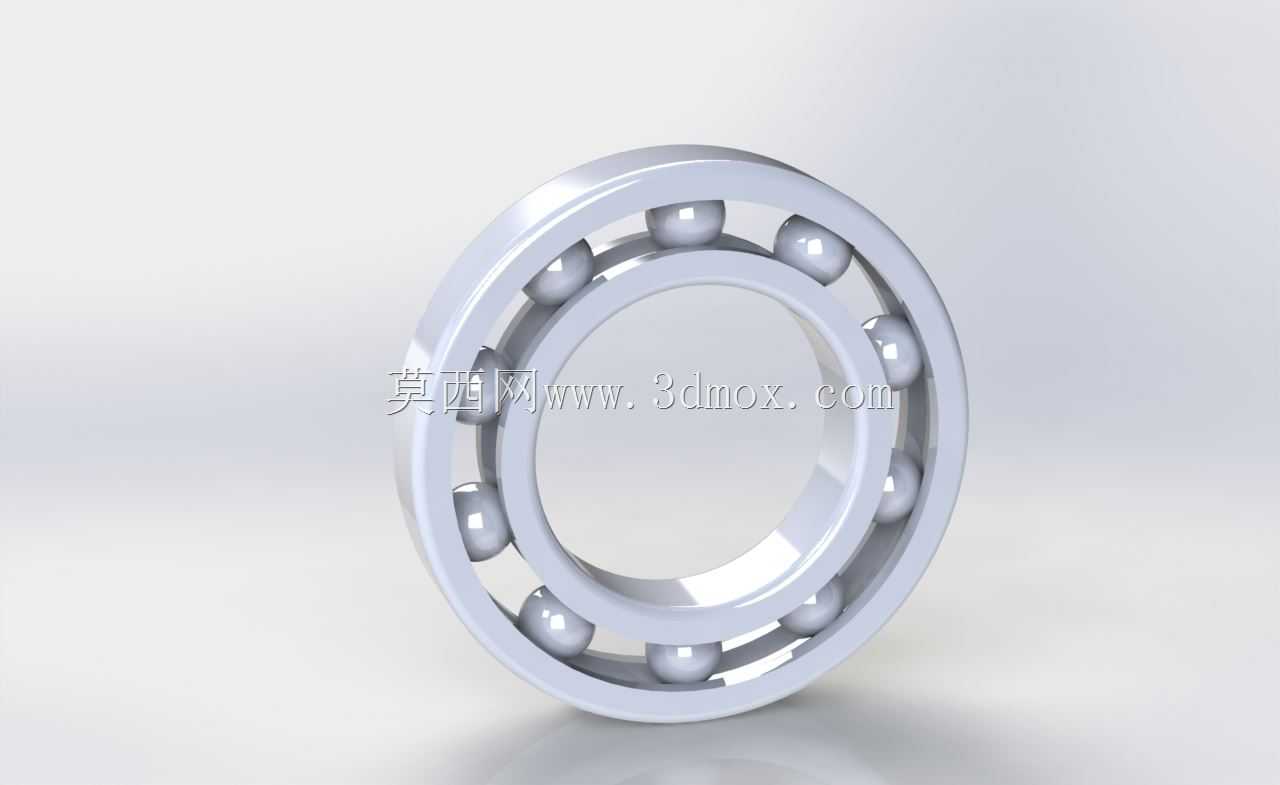

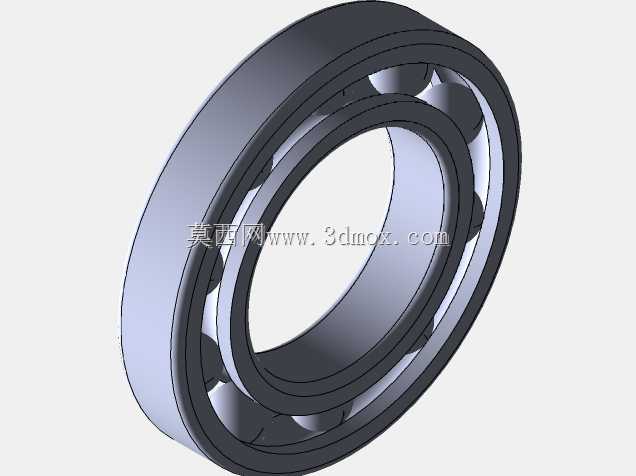

　　从选型校核的角度出发，这类深沟球轴承的额定动载荷要匹配设备的实际运转时长，按照设备的预期寿命、当量动载荷来核算所需的额定载荷值，当轴系存在轻微的轴向窜动力时，深沟球轴承的接触角会在受力时自动小幅增大，能够顺带承受双向轴向力，不需要额外加装推力轴承，这也是它在通用设备里应用极广的核心原因。建模过程中要重点还原滚道的圆弧曲率、钢球和滚道的配合间隙、保持架兜孔的包覆形态，倒角、圆角的细节也要和实际零件一致，避免在后续做整机装配干涉检查时，出现轴肩、座孔和轴承边角碰撞的误判。整套模型还原了轴承装配完成后的真实形态，各个零件的相对位置准确，既可以直接用于整机设备的轴系装配设计，也能作为轴承类零件建模的参考样例，帮助结构工程师快速完成支承部位的布局校核，减少选型和建模阶段的重复工作量。在实际拆装维护场景里，这类轴承的拆卸要使用拉马勾住内圈端面施力，不能直接敲击外圈，避免滚道和钢球受到冲击产生压痕，安装时可以采用热装的方式把轴承加热到合适温度后套入轴颈，避免蛮力敲击导致保持架变形，这些装机细节在结构设计阶段预留拆装空间时也需要同步考虑，保证后期维护操作有足够的操作空间。
