深沟球轴承415径向承载回转结构

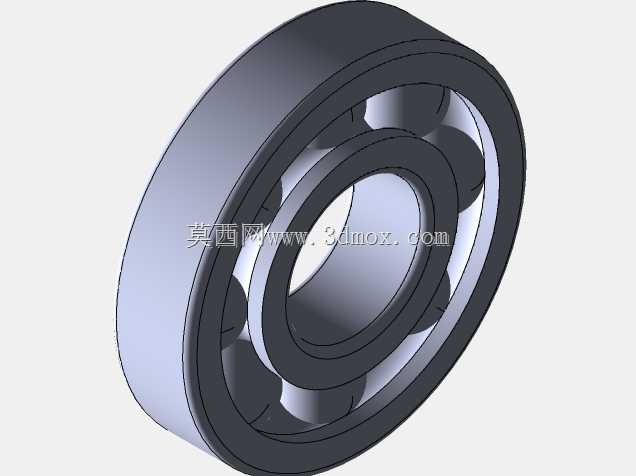

　　深沟球轴承是旋转机械里最基础也最容易被忽视的一类支承元件，这一型号对应GOST 8338-75体系下的单列向心球轴承结构，整套零件由外圈、内圈、一组钢制滚动球体以及分隔滚动体的保持架共同组成。从整机布置的角度看，它的核心作用是在轴与机座之间建立低摩擦的回转界面：轴颈与内圈过盈或过渡配合随轴一同转动，外圈装入轴承座孔承担机匣侧的支承反力，中间的钢球把原本轴与孔之间的大面积滑动摩擦转化为点接触滚动摩擦，从而把传动损耗、温升和磨损控制在可接受范围内。

　　在实际设备选型与结构校核中，这类轴承最先被关注的是承载边界。深沟滚道的几何特征决定了它主要承受径向载荷，同时滚道与钢球之间存在一定的轴向接触裕度，当内、外圈出现少量相对偏斜或轴系存在不大的轴向窜动时，也可以承担双向的轴向力。布置在中小型减速器高速轴、电机端盖、输送机托辊、风机叶轮轴、泵轴支承以及家电回转部件上时，工程师通常会成对或单组使用：靠近带轮、联轴器的一侧承担较大径向力，另一端则兼顾轴系热伸长后的轴向定位。建模时需要把内圈内径、外圈外径、装配宽度这三个安装尺寸作为硬约束，内径直接决定与之配合的轴颈公差带，外径对应轴承座孔的加工尺寸，宽度则影响端盖、挡圈、锁紧螺母在轴向的排布空间。

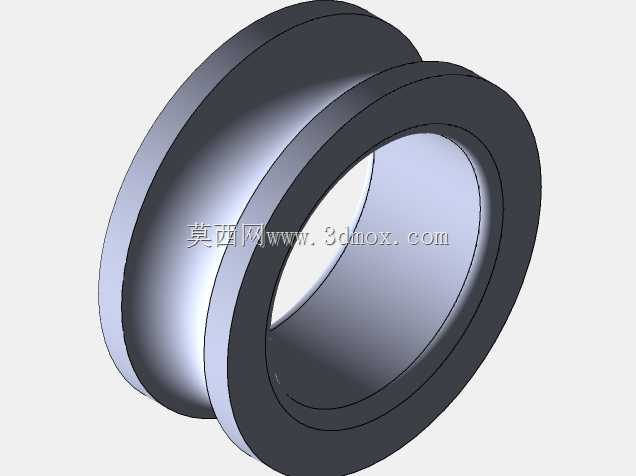

　　从结构细节上看，内圈外圆柱面和外圈内圆柱面上各加工出一段连续的圆弧深沟，沟道曲率半径略大于钢球半径，使钢球在受载时与沟道形成椭圆接触区，既保证接触应力分布在材料许用范围以内，又能在径向跳动时约束钢球的运动轨迹。多颗钢球沿圆周均匀分布，保持架上的兜孔把相邻球体隔开，避免钢球在公转过程中直接接触、相互摩擦而产生额外发热和磨损。三维建模过程中，钢球数量、球径、节圆直径三者需要保持几何协调：节圆直径大致取内圈沟底直径与外圈沟底直径的中间值，球径则受内、外圈沟道壁厚以及密封圈或防尘盖布置空间的限制，沟道曲率中心相对轴承宽度中心面的偏移量，直接影响接触角在受载后的变化趋势。

　　安装边界方面，轴肩与座孔挡肩的高度不能随意设定。轴肩过高会顶住保持架或外圈端面，造成拆卸时拉马无法受力；挡肩过低则在承受轴向力时接触面压溃，失去定位作用。工程图上通常会给出轴肩最大圆角半径、挡肩最小直径等参数，建模时要把这些倒角、圆角空间一并留出，避免三维装配阶段出现轴圆角与轴承内圈倒角干涉。对于需要脂润滑的闭式工况，轴承两侧可加装防尘盖或接触式密封圈，内部空腔充填润滑脂，滚道与钢球被封闭在腔体内，外部粉尘、水分难以进入，这类结构在农用机械、输送设备、纺织机械中维护周期可以拉得很长；而在高速、高温场合，则多采用开式结构配合油润滑，通过油浴或循环油把热量带走。

　　配合选择直接影响轴承的实际游隙。内圈随轴转动、承受循环载荷时一般选基孔制过盈配合，防止内圈相对轴颈蠕变磨损；外圈装在剖分式机座或需要轴向游动的支承处时，常取较松的过渡或间隙配合，允许外圈在孔内微量蠕动以补偿轴的热膨胀。三维装配模型里应当体现内圈与轴、外圈与座孔的配合面，以及端盖、止动环、隔套等相邻零件的轴向压紧关系：一端轴承通常被双向夹持实现轴系轴向定位，另一端则留出微小游动间隙，避免轴受热伸长后把滚动体卡死在沟道内。

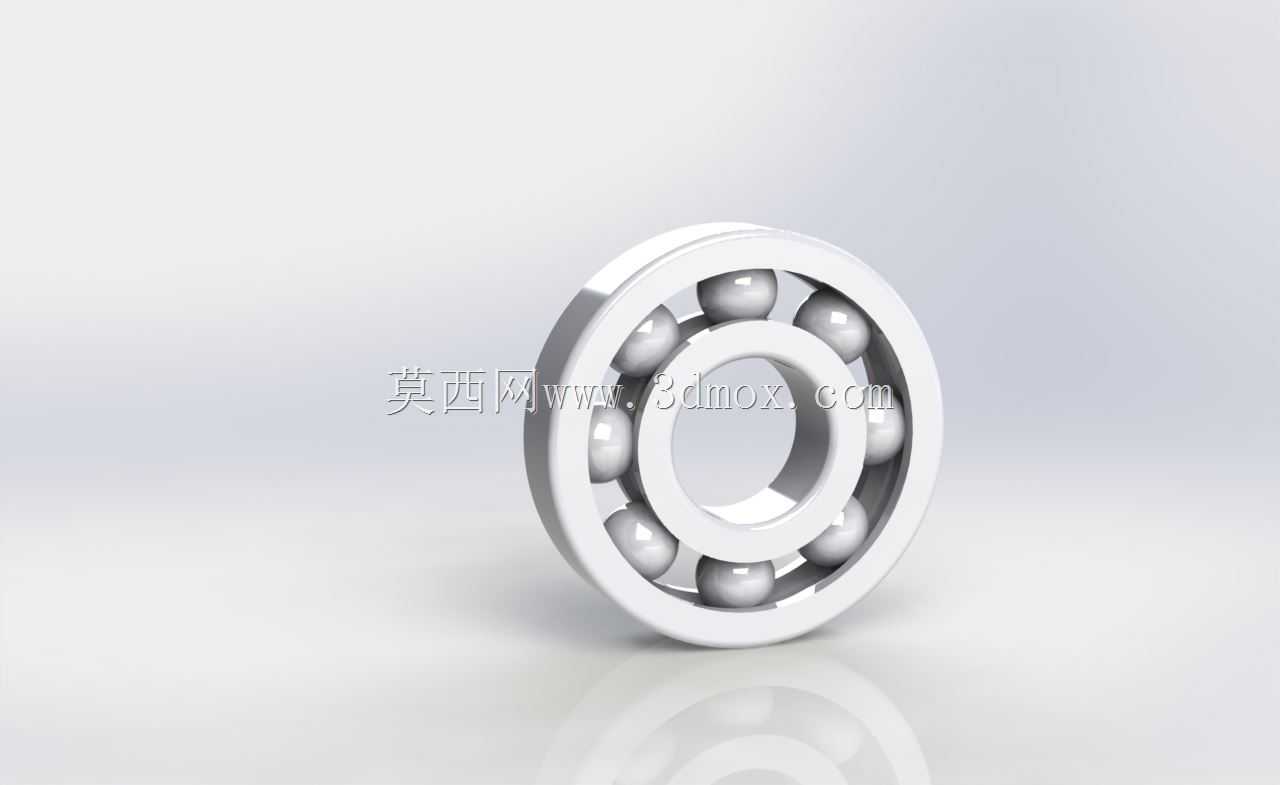

　　回转精度层面，滚道的圆度、沟道侧摆、钢球直径分组公差共同决定轴承的径向游隙和运转噪声。模型在渲染状态下可以清晰看到钢球与内外沟道的接触包络，保持架兜孔与球体之间留有均匀间隙，这一间隙在运转中为润滑脂流动和热变形提供缓冲。对从事传动结构设计的人员来说，把这类标准轴承的外形、安装尺寸、相邻件边界在三维环境中准确搭建出来，比单纯追求外观渲染更有价值——它决定了轴系跨距、支承刚度、齿轮啮合对齐以及整机振动水平，是旋转设备从方案布局走向详细设计时必须落准的第一块结构基石。
