薄壁深沟球轴承径向承载结构

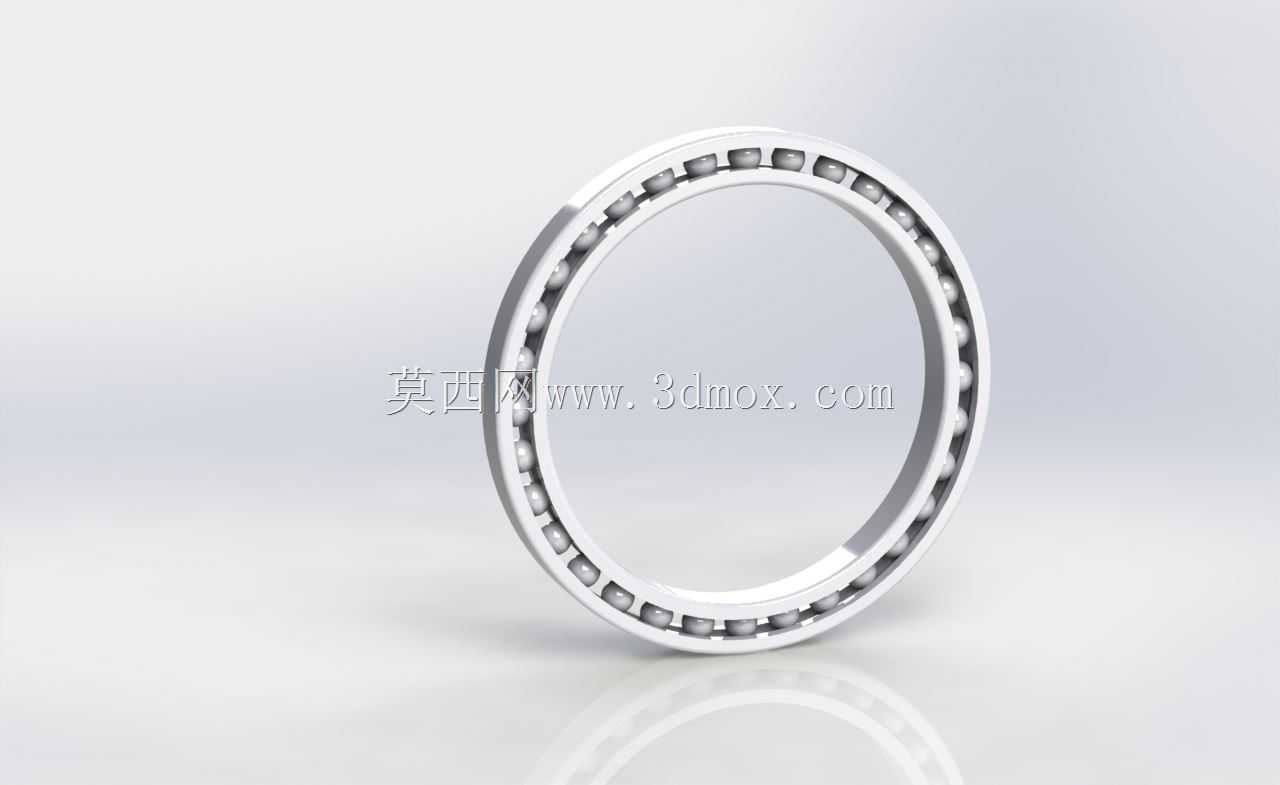

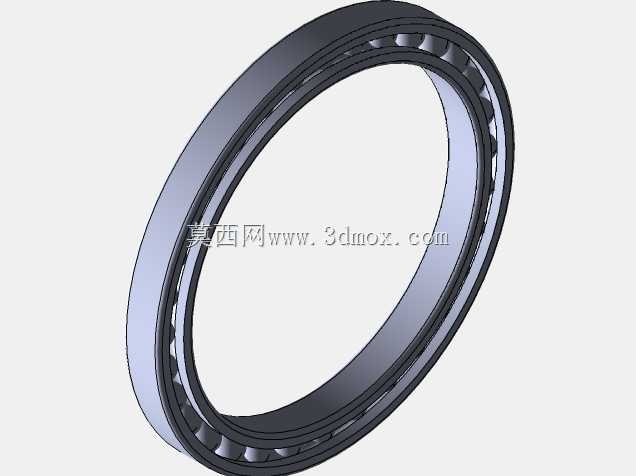

　　该三维模型呈现的是一款薄壁型深沟球轴承，整体为环形回转结构，内外圈之间布置有完整的钢球滚动体与保持架，属于机械传动系统中承担径向支承、降低轴系摩擦阻力的基础零部件。从结构形态来看，该轴承径向截面尺寸较小，套圈壁厚明显薄于常规深沟球轴承，适用于安装空间受限、径向尺寸边界紧张、载荷以中等径向载荷为主的设备场景。

　　在实际工程应用中，这类薄壁轴承常见于通讯设备内部的小型回转机构、精密电子设备转轴、轻型输送辊筒、仪器仪表回转支承、小型风机以及对重量和占用空间较敏感的装置中。它的核心作用是为旋转轴提供稳定的径向定位，使轴在运转过程中保持较小的径向跳动，同时通过钢球的滚动接触替代滑动摩擦，显著降低轴颈与支承部位之间的摩擦损耗和发热。

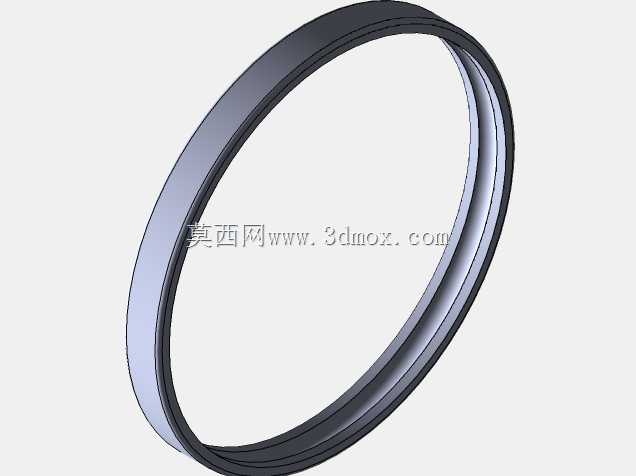

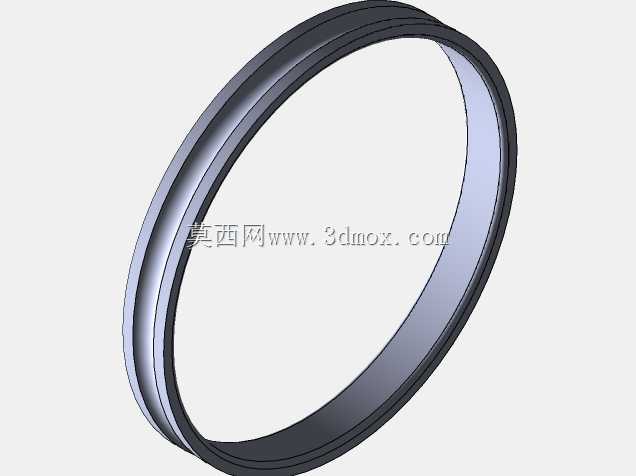

　　模型对轴承的关键结构进行了完整表达：外圈与内圈均加工有连续的弧形滚道，滚道曲率与钢球球面匹配，钢球沿周向均匀排列；保持架将各滚动体分隔开，避免钢球在运转过程中相互接触、摩擦和卡滞，同时保证滚动体在滚道内等距分布，使载荷能够沿圆周方向较为均匀地传递。薄壁套圈的设计思路，是在满足额定动载荷和静载荷要求的前提下，尽可能压缩轴承的径向轮廓尺寸，减轻零件自重，这对于紧凑型设备的布局尤为重要。

　　从安装边界角度理解，这类轴承在装配时通常采用内圈与轴颈过盈或过渡配合、外圈与轴承座孔过渡或小间隙配合的方式。由于套圈壁较薄，装配过程中对配合面的圆度、同轴度要求较高，若座孔或轴颈存在较大形位误差，薄壁套圈容易随配合件发生变形，进而影响滚道精度、增大运转噪声并缩短使用寿命。建模时需要重点保证内外圈滚道的同轴度、滚道曲率半径与钢球直径的匹配关系，以及保持架兜孔与钢球之间的合理间隙。

　　深沟球轴承本身的结构特性决定了它除承受径向载荷外，也可承受一定比例的双向轴向载荷。在轴系出现少量热伸长时，该类轴承也可在一定范围内作为游动支承使用，补偿轴的热胀量。薄壁版本在选型时不能单纯按外形尺寸替换普通轴承，需要核对额定载荷、极限转速与实际工况载荷谱：若设备存在冲击载荷或较大偏心，应校核套圈刚性与接触应力，避免薄壁外圈在座孔内发生蠕变。

　　三维建模过程中，滚动体阵列、保持架兜孔以及滚道圆弧是需要细致处理的部分。钢球与内外滚道之间应体现理论接触关系，保持架的周向分隔结构要与球数对应，装配后各零件之间不能出现干涉。该类模型用于结构评审时，可直观检查轴承与周边轴肩、挡圈、密封件及座孔之间的空间关系，确认安装拆卸所需的工具空间、轴向定位方式以及润滑脂填充区域。对于通讯工具类和小型消费电子设备而言，轴承的外形轮廓、重量分布和运转平顺性都会直接影响产品内部布局与使用体验，因此在设计早期将完整轴承模型纳入总装，能够提前发现径向包络不足、轴向固定不可靠等问题，减少后续样机反复修改的成本。
