T型铰接球座管路连接构件

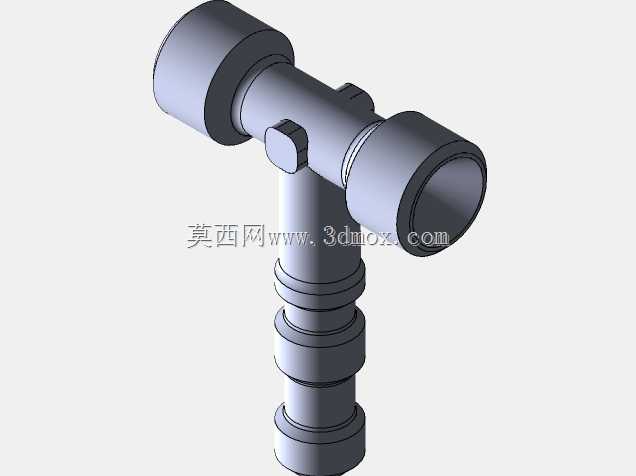

　　这套T型球座构件的建模工作，是在梳理液压管路铰接点位的干涉问题时逐步完成的。现场管路排布最常遇到的矛盾，是硬管折弯角度存在加工公差，装配后管端螺纹轴线出现微小偏斜，强行锁附会让接头密封面承受额外弯矩，短时间运行就出现密封渗漏。这个构件的核心作用，就是在垂直相交的两条管路之间提供带角度补偿能力的铰接过渡，横向两端的大口径圆柱腔用来对接同规格管路接头，下方带多级环槽的竖杆段则嵌入配套支座，形成可小范围摆动的球铰配合，抵消管路安装带来的轴线偏差。

　　建模阶段最先敲定的是横向通腔的内径边界，这个尺寸直接决定通流截面积，不能为了追求结构紧凑随意缩小，否则管路经过该节点时会出现局部节流，系统压力损失超出允许范围。横向两端的圆柱外壁预留了标准扳手卡位的扁位结构，就是模型上横向筒体侧面突出的小凸台，现场装配时可以用开口扳手卡住该位置承受拧紧扭矩，避免整个铰接座跟着接头转动，扯动下方连接的管路。扁位的对边尺寸严格对照对应管径的扳手空间规范设计，凸台厚度控制在既能承受额定拧紧扭矩、又不会过多占用横向外侧安装空间的区间，相邻管路排布时不会和这个凸台发生磕碰。

　　下方竖杆的多级环槽结构不是随意添加的装饰特征，每一道环槽都对应密封件与限位卡环的安装位置。最靠近横向筒体的第一道环槽用来安装轴用挡圈，限制整个球座在支座孔内的向上窜动量，中间两道环槽安放O型密封圈，阻断竖杆和支座配合间隙的渗漏路径，最下段的环槽则预留润滑脂存储空间，球座小角度摆动时，存储的润滑脂可以持续涂抹配合面，避免干摩擦导致的转动卡滞。竖杆的各段轴径呈阶梯式递减，既方便装配时密封件顺利滑入配合孔，也能在保证整体抗弯强度的前提下减少构件整体重量。

　　结构设计时特意把横向筒体和竖杆的交接位置做了大圆角过渡，这个区域是受力最复杂的交汇节点，管路内压产生的径向力、接头拧紧的扭矩、铰接摆动带来的交变弯矩都会叠加在此处，如果采用直角交接，应力集中系数会大幅升高，长期受交变载荷容易出现根部裂纹。圆角半径经过反复调整，在不额外增大节点外部轮廓的前提下，把峰值应力控制在材料许用应力的安全区间内。横向两个接口的端面加工余量在建模时就提前预留，密封面的粗糙度要求可以通过后续端面车削直接达到，不需要二次补焊修磨。

　　安装边界的校核是这套模型落地前的关键环节，横向筒体的总长度决定了左右两侧接头安装后所需的最小直线空间，竖杆从横向筒体底部到最下端的总长度，决定了配套支座的基础安装厚度。建模时把扳手活动的空间包络也一并做了干涉检查，接头拧紧过程中扳手转动的整周范围内，不能和周边的阀块、管路支架发生碰撞。球座的允许摆动角度根据现场管路的最大安装偏差设定，角度过大会导致密封件挤出失效，角度过小则无法覆盖实际安装的公差范围，最终把单边摆动量控制在合理区间，既满足偏差补偿需求，也保证密封结构始终处于有效压缩状态。

　　这类构件广泛用在工程机械液压管路、机床润滑系统、工业设备的气动管线排布场景，尤其是设备整机布局紧凑、管路走向复杂的工位，硬管无法做到完全精准对位，铰接球座可以在不使用软管的前提下实现刚性管路的角度自适应，相比软管连接，刚性铰接结构的抗脉冲压力能力更强，长期运行不会出现软管老化爆管的问题。建模过程中所有配合尺寸都遵循对应管路连接件的通用规范，和同系列的三通、直通接头可以互换通用，不需要单独定制非标配件，现场维护更换时直接取用标准备件即可完成检修。
