三通式铰接球座管接头精密结构

　　这套三通式球座铰接管路接头，在液压与流体输送系统里承担着三路管路交汇、同时允许一定角度偏转补偿的关键作用。现场管路布置从来不是理想的直线对接，设备机架焊接变形、管路下料公差、装配累积误差以及运行中的振动位移，都会让硬管端口出现轻微错位，普通刚性三通一旦强行对接，管口会产生持续附加应力，长期交变载荷下焊缝或螺纹根部极易萌生裂纹。这个接头把球座铰接结构集成到三通本体上，横向两个大通径接口分别对接两路主油路，下方竖置的阶梯轴颈段则通过球头配合面与第三路管路形成可微量摆动的铰接连接，球面副在压紧后既保持密封，又能释放角度约束，正好吸收装配错位与运行中的相对位移。

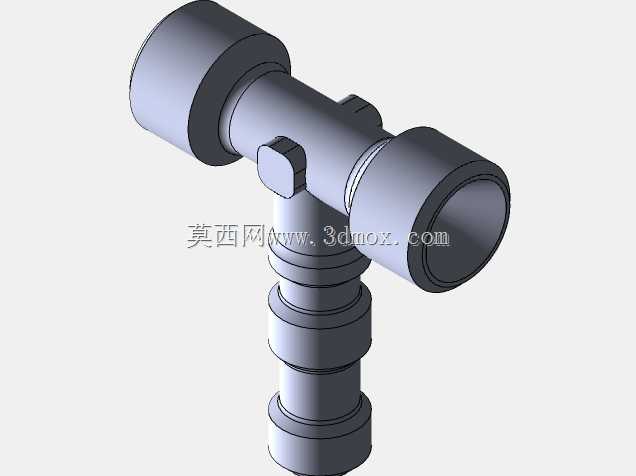

　　从结构布局看，横向主体是一段两端带内孔接口的圆柱筒体，两端加粗的筒段内部加工出容纳管端或密封件的腔室，接口端面与内孔保持严格同轴，保证对接后管路通流平顺，避免台阶造成的局部流阻与涡流。筒体中部侧向伸出两个对称的小凸耳，这是铰接压紧结构的限位与承力部位，装配时配合锁紧件把球头压合在球座面上，凸耳承受锁紧预紧力，避免力直接作用在薄壁筒体上造成变形。下方竖轴段做成多级阶梯圆柱，直径逐段变化，每一段台阶都对应密封件安装、球面配合或锁紧定位的功能：靠近横筒的粗段承担主要铰接承载，中间环槽用于放置密封圈，下段细轴则引导对接管路并限制摆动极限。这种阶梯排布让载荷从铰接面逐级传递到横筒主体，应力分布连续，没有突变的尖角薄弱区。

　　建模时首先要抓住的是球面配合的尺寸链。球座的球面半径、球头的配合球面、竖轴轴线与横筒轴线的垂直度，三者共同决定铰接的摆动范围与密封性能。球面接触属于环带密封，配合面既不能过松导致内泄，也不能过紧卡死失去补偿能力，设计中球面的粗糙度与同轴度要求远高于普通外圆面。横向两接口的内孔直径决定通流能力，选型时要匹配系统流量，避免通径不足造成节流发热；两端接口的外圆轮廓给出了扳手拧紧或法兰对接的空间边界，布置周边管路时要预留装拆操作距离，不能让相邻管件挡住锁紧工具的运动路径。

　　安装边界方面，横向筒体两端的接口中心距是最核心的占位尺寸，决定它在两路主管之间能否放入；下方竖轴的多级阶梯总长度以及最大外径，决定竖直方向需要预留的安装空间，球头摆动时竖轴下段会扫过一定锥形区域，周边机架、其它管路必须避开这个包络面，防止摆动时发生干涉。两个侧凸耳的外廓宽度也要纳入边界校核，锁紧件压紧时工具会沿凸耳侧向操作，周围至少留出一个扳手厚度的间隙。

　　实际选型应用中，这类接头常见于工程机械液压管路、机床润滑系统、船舶管系以及需要三路汇流且存在相对振动的设备部位。相比焊接式三通，它省去了现场对焊的工序，装配后仍能自适应调整角度，维修拆卸也更方便；相比纯软管连接，它的通流刚性更好、承压能力更高，适合中高压油路。建模过程中对各阶梯轴的退刀槽、凸耳与筒体交接处的过渡圆角都做了如实还原，这些细节恰恰是应力集中的高发位置，圆角半径直接影响接头的疲劳寿命。内孔流道在三通交汇处的相贯线也按实际加工形态处理，交汇处的圆滑过渡能减少流道紊流与压力损失。整套结构把汇流、铰接补偿、密封三重功能整合在一个紧凑本体上，占用空间小，装拆逻辑清晰，是管路系统里解决错位补偿与三路连接的实用连接件。
