深沟球轴承314径向承载旋转支撑结构

　　在常规中小型旋转设备的轴系布局里，深沟球轴承是最常被优先选用的径向支撑元件，这款对应GOST 8338-75标准的314规格轴承，适配绝大多数中低速、中等载荷的传动轴安装场景。从现场装配的实际需求出发，这类轴承的安装边界首先要匹配轴颈与轴承座孔的配合公差：内圈与旋转轴通常采用过渡或小过盈配合，保证内圈随轴同步转动不发生跑圈，外圈与箱体座孔多采用过渡配合，方便拆装同时允许外圈在受热膨胀时存在微量轴向游动空间。

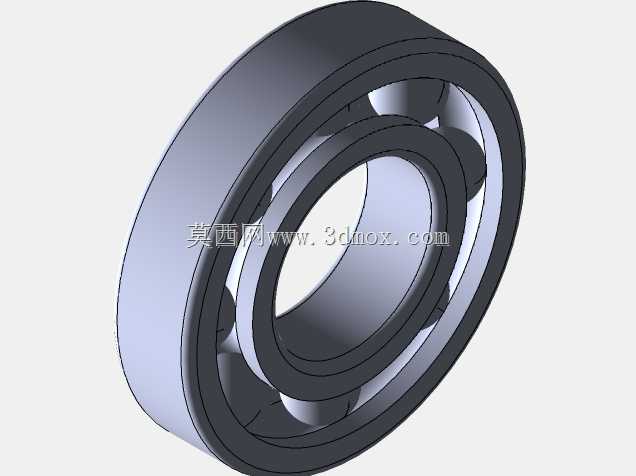

　　从结构功能上看，该轴承为典型的开式深沟球构型，由内圈、外圈、一组钢制滚动球体以及保持架组成，滚道为与钢球曲率匹配的圆弧深沟，既可以承担稳定的径向载荷，也能承受一定比例的双向轴向载荷，在轴系存在少量对中误差时，深沟结构本身也具备微量的调心补偿能力，不会像纯径向滚子轴承那样对安装偏斜极度敏感。实际产线里这类轴承大量出现在中小型减速机输入输出轴、普通离心泵转轴、皮带输送机托辊、小型通风机叶轮轴、普通机床的辅助传动轴以及轻工包装设备的旋转工位上，承担把旋转轴的径向跳动约束在允许范围内、降低轴转动摩擦阻力的核心作用。

　　设计建模时首先要还原标准规定的各部分尺寸边界：314轴承对应的公称内径为70mm，公称外径150mm，公称宽度35mm，建模过程中内圈内径、外圈外径、总宽度这三个安装基准尺寸必须严格锁定，不能出现偏差，否则后续装配时会出现轴装不进去或者轴承无法压入座孔的问题。滚道部分的曲率半径通常取钢球直径的0.51~0.52倍，既保证钢球和滚道之间是点接触、转动摩擦阻力小，又能让接触应力分布在合理区间，避免接触应力过大导致滚道过早点蚀。钢球的数量和直径按照标准系列排布，在内外圈之间的环形空间里均匀分布，保持架的兜孔结构把每一颗钢球分隔开，避免相邻钢球直接接触摩擦，同时引导钢球在滚道内正常公转，防止钢球在非承载区发生歪斜卡滞。

　　从选型校核的角度，工程师在选用这款轴承时，首先会核算轴系的理论径向载荷，结合转速计算轴承的额定动载荷是否满足设计寿命要求，深沟球轴承的极限转速在脂润滑条件下通常可以达到数千转每分钟，油润滑时还能进一步提升，完全覆盖普通工业设备的转速区间。安装结构设计上，轴肩和座孔挡肩的高度必须严格参照标准给定的安装尺寸，挡肩不能过高，否则拆卸轴承时拉马的钩爪无法勾住内圈或外圈端面，强行拆卸会直接损伤轴承滚道；挡肩也不能过低，否则轴承内圈或外圈的端面得不到可靠轴向定位，轴系受轴向力时轴承会发生窜动。

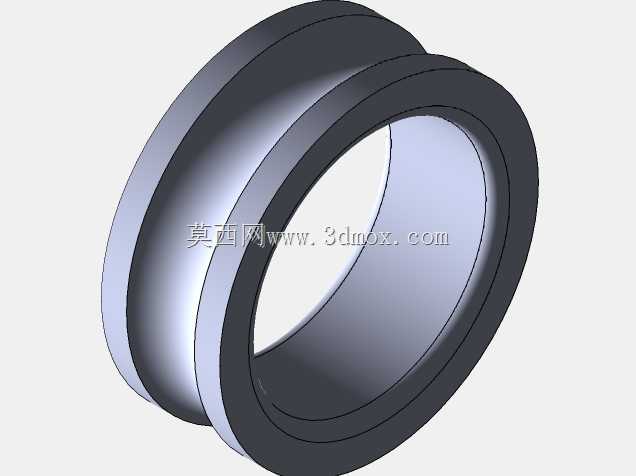

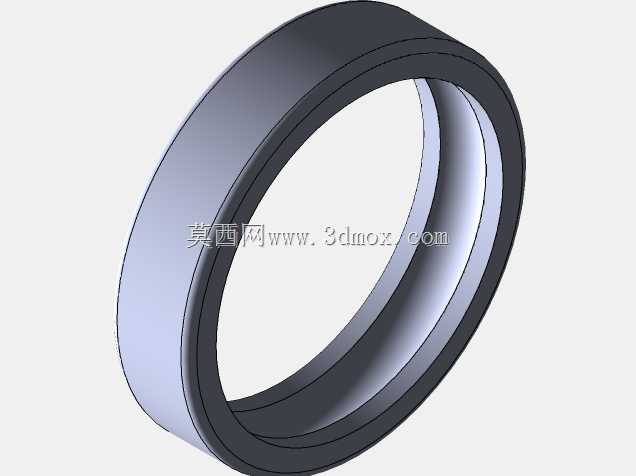

　　三维建模过程中，先通过旋转特征生成内圈和外圈的基础回转体，再绘制滚道的截面轮廓切除出内外滚道，按照钢球中心分布圆直径阵列全部滚动球体，最后绘制保持架的兜孔和基体结构，完整还原轴承的装配关系。模型可以直接导入轴系装配体中，验证轴肩高度、密封端盖的间隙、相邻零件的干涉情况，提前在设计阶段排除装配冲突，不需要等到加工出实物才发现尺寸匹配问题。这类标准化轴承作为通用机械基础件，互换性极强，不同厂商生产的同规格产品可以直接替换，设备维护时不需要修改周边安装结构，大幅降低了后期运维的备件成本和停机更换时间。在轴系布局里，通常会在转轴的两个支撑位成对配置该类轴承，一端作为固定端约束轴的双向轴向位移，另一端作为浮动端允许轴受热伸长时微量轴向移动，避免轴热胀后轴承内部产生额外的附加轴向力，大幅延长整套支撑系统的服役周期。
