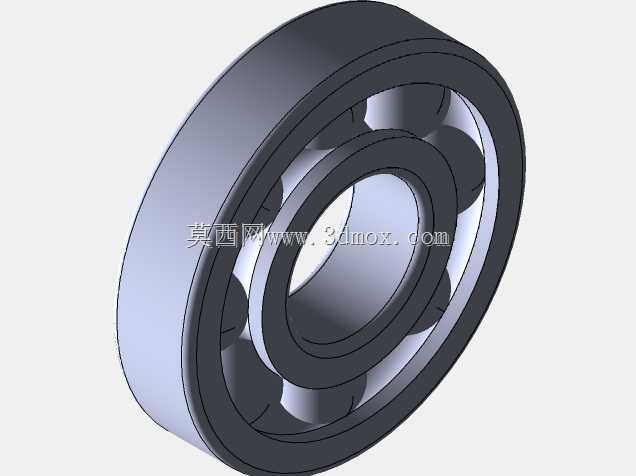

这套深沟球轴承结构围绕径向载荷承载需求搭建,在常规中小型传动设备里,它常被布置在传动轴两端,承担轴系回转过程中的径向力,同时可兼顾一定比例的双向轴向载荷,是旋转支承环节里应用覆盖面极广的基础零件。从实际装机场景来看,这类轴承既可以用在普通输送机的托辊轴端,支撑输送带运行时的物料重压与辊筒自重,也能装入小型减速器的中间轴位置,抵消齿轮啮合产生的径向分力;在民用风机、水泵的电机输出端,它同样承担转轴高速回转的定心作用,避免轴系运转时出现径向跳动,保证叶轮、联轴器的同轴度要求。
建模过程中首先明确了轴承的三层核心结构:外圈、内圈与滚动体组件。外圈外径为与轴承座孔配合的安装面,设计时按照基轴制配合逻辑预留公差区间,过盈量控制在适合轻载中等转速的范围,既防止外圈在座孔内随轴转动出现跑圈磨损,也避免过盈量过大导致外圈滚道变形、滚动体卡滞。内圈内径与转轴轴颈配合,采用基孔制过渡配合,装配时可通过压力机压装或者热装工艺完成,内圈端面靠轴肩定位,轴肩高度严格控制在小于内圈倒角尺寸的范围,保证装配后内圈端面能完全贴靠定位面,不会出现干涉悬空。
滚动体采用球形钢球,沿周向均匀排布在内外圈的弧形滚道之间,滚道的曲率半径略大于钢球半径,让钢球与滚道之间形成合理的接触弧面,载荷可以通过钢球在内外圈之间均匀传递。保持架采用浪形冲压结构,将每一颗钢球分隔在独立的兜孔内,一方面避免相邻钢球直接接触产生摩擦磨损,另一方面让所有钢球保持均等的周向间距,运转过程中钢球的公转、自转运动互不干扰,降低运转温升与噪声。从外形边界来看,轴承整体为同轴圆环结构,轴向宽度尺寸远小于外径尺寸,属于窄系列深沟球轴承,安装时占用的轴向空间很小,适合轴系布局紧凑的设备;两端面设计有统一尺寸的倒角,既可以在压装时起到导向作用,也能去除加工锐边,避免装配时划伤配合面、划伤操作人员。
设计思路上优先保证回转定心精度,内外圈滚道与各自安装基准面的同轴度作为核心形位公差控制,滚道表面粗糙度要求达到较高等级,降低钢球滚动时的接触摩擦阻力。密封形式这里采用开式结构,没有内置防尘盖或密封圈,适合设备本身已经配置独立润滑腔、或者采用油脂润滑定期补充维护的工况;如果应用在多粉尘的户外场景,可在轴承两侧额外加装外置油封、挡尘盘,阻挡外界粉尘、水汽进入滚道内部,避免润滑脂变质、钢球磨粒磨损。
从载荷特性来看,这类深沟球轴承的径向承载能力适配中等载荷工况,极限转速表现优异,因为钢球与滚道为点接触演化的小面接触,高速运转时的离心力影响相对可控,在润滑条件达标时可以稳定维持高转速运行。安装调试阶段需要注意,装配前要清理配合面的毛刺、铁屑,在滚道与钢球表面填充适量的锂基润滑脂,填充量控制在轴承内部空腔的三分之一到二分之一区间,注脂过多反而会导致运转时搅拌热量过大、温升异常。轴系的两端轴承需要设置一端为固定支承、一端为游动支承,固定端限制轴的双向轴向位移,游动端允许轴在受热伸长时存在微量轴向窜动,避免轴热胀后轴承内部产生额外轴向附加载荷,出现滚道压伤、提前失效的问题。
整套模型完整还原了轴承各零件的装配关系,内外圈、钢球、保持架的相对位置完全符合实际装配逻辑,没有出现结构干涉,可直接用于轴系设计时的空间干涉检查、轴承选型校核,也能作为传动部件装配演示的基础结构参考,帮助设计人员在布局阶段就确认轴承安装位的座孔尺寸、轴颈尺寸、轴向定位空间是否匹配,减少后续样机试制时的装配冲突问题。
