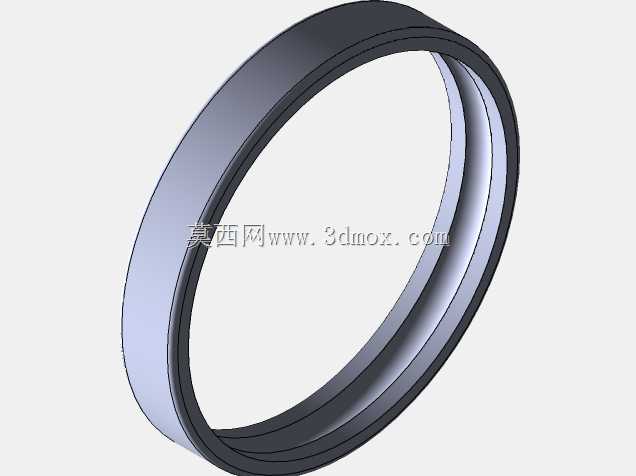

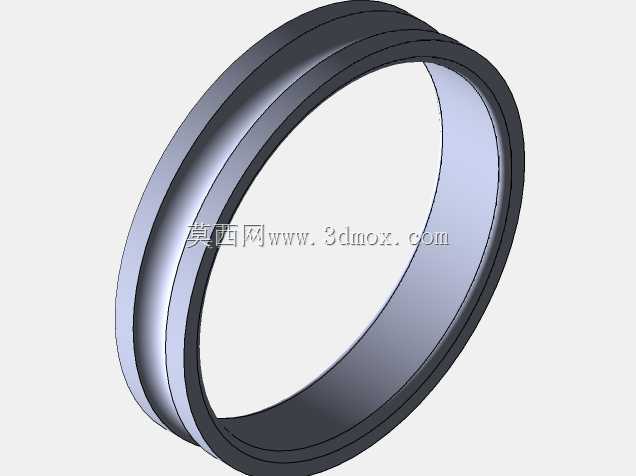

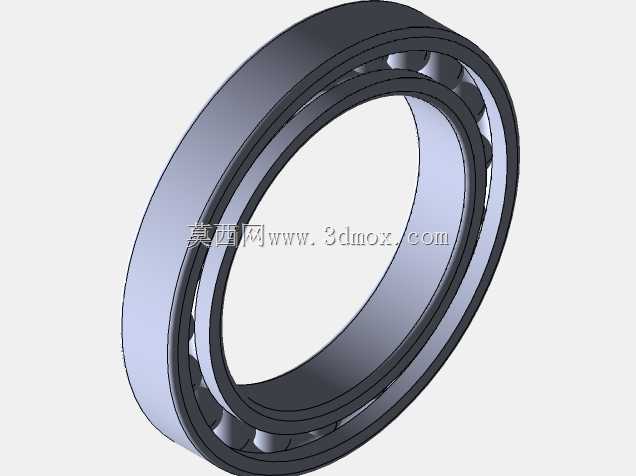

单列向心深沟球轴承1000914结构三维数模

　　这款轴承对应苏标GOST 8338-75体系下的1000914型号，属于特轻系列的单列向心深沟球轴承，整体采用大内径、窄截面、薄壁套圈的结构布局，在径向安装空间受限、支承跨距较大的旋转轴系中应用十分广泛。日常做通讯类手持终端、小型便携电子设备的内部转轴结构设计时，经常会遇到安装径向尺寸被严格压缩、同时轴系需要低阻力平稳回转的工况，这类薄壁深沟球轴承恰好适配这类场景：它不需要厚重的轴承座孔预留余量，套圈壁厚控制在极小范围，滚道排布紧贴内外圈外缘，在相同内径规格下，轴承的外径远小于常规轻系列、中系列深沟球轴承，轴向宽度也同步收窄，能够塞进设备内部狭窄的支承腔体内。

　　从实际功能特性来看，该轴承以承受纯径向载荷为核心设计目标，滚道沟道曲率与钢球球面的匹配经过优化，钢球在内外圈滚道之间均匀排布，保持架将每颗滚动体等距分隔，避免钢球之间直接接触摩擦，运转过程中滚动体沿滚道做纯滚动运动，摩擦阻力极低，启动转矩小，即便在低速、轻载的手动回转结构里，也不会出现卡滞、转动发涩的问题。在轴系出现轻微的同轴度偏差、或者转轴受载后产生小幅度挠曲变形时，该轴承也可以承受一定量的双向轴向附加载荷，允许内圈相对于外圈存在微小的角向偏移，对安装座孔的加工公差容忍度比刚性支承结构更高，降低小型设备壳体的加工精度要求。

　　建模过程中首先依据GOST标准的尺寸链逻辑搭建基础轮廓：先确定轴承的公称内径，也就是与转轴配合的内圈内孔尺寸，再对应标准给定的特轻系列外径尺寸，套圈的壁厚由内外径差值扣除钢球直径后均分得到，内外圈的滚道沟底直径、沟道圆弧半径、沟道位置的轴向偏移量都严格匹配钢球的啮合轨迹，保证钢球装入后，滚动体与滚道的接触角在无载状态下接近零，符合向心深沟球轴承的受力特性。钢球的数量根据套圈圆周上的可排布空间确定，在保证相邻钢球之间留有保持架壁厚间隙的前提下，尽可能增加滚动体数量，提升轴承的径向承载能力；保持架采用浪形冲压结构，两片半保持架扣合后将每颗钢球包裹在兜孔内，兜孔内径略大于钢球直径，给滚动体保留自转和公转的活动间隙，避免运转过程中出现卡球。

　　安装边界层面，该轴承的内圈内孔与转轴通常采用过渡配合或者小间隙配合，在便携电子设备的轻载场景下，不需要过大的过盈量来防止内圈跟转，装配时可以直接将轴承压入壳体的轴承座孔内，外圈与座孔采用小间隙定位，依靠端盖或者轴向卡簧限制轴承的轴向窜动。由于轴承整体截面薄、套圈刚性相对常规厚壁轴承更弱，设计轴承座孔时要注意座孔的支撑台阶不能过度挤压套圈端面，压装装配时施力要直接作用在被压入的套圈端面上，不能通过滚动体传递压装力，避免滚道被压伤产生凹点。在通讯工具类的翻盖转轴、小型天线旋转支承、便携设备的调节旋钮轴系里，这类薄壁轴承可以在不占用过多设备内部空间的前提下，为旋转部件提供稳定的径向支承，长期使用后磨损量小，回转手感均匀一致，不会出现转轴晃动、间隙过大的问题。建模时完整还原了内外套圈、全部滚动体、冲压保持架的所有细节，套圈的倒角、滚道的磨削退刀槽、保持架的铆合扣位都按照实际加工工艺做出对应结构，数模可以直接用于设备整机的干涉检查、轴系装配模拟，也可以作为后续工程图导出、支承结构强度校核的基础参考，在做轻量化小型设备的转轴布局时，能够直观验证轴承与周边壳体、走线空间的位置关系，提前规避装配干涉问题。
