薄壁深沟球轴承回转支承结构

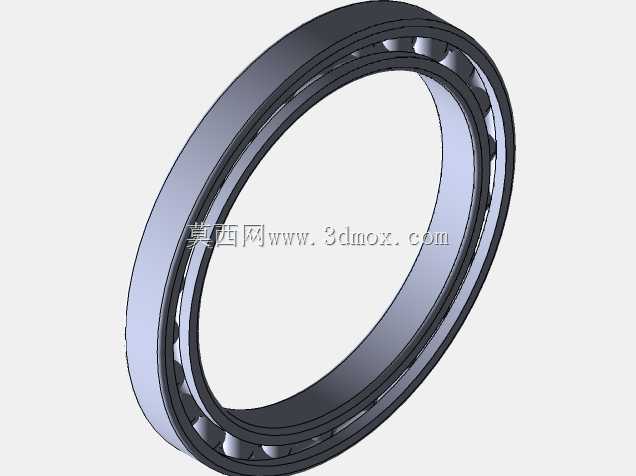

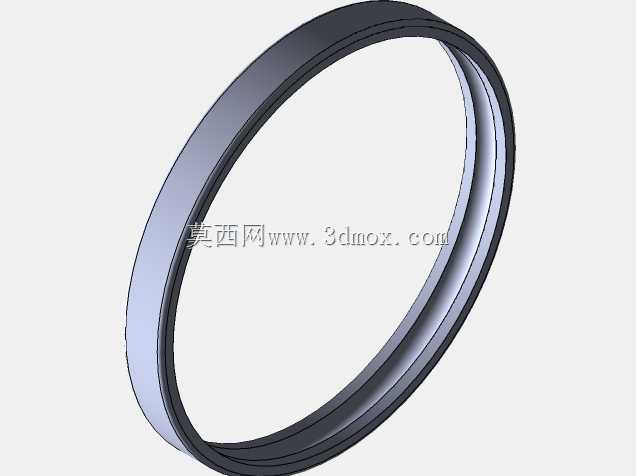

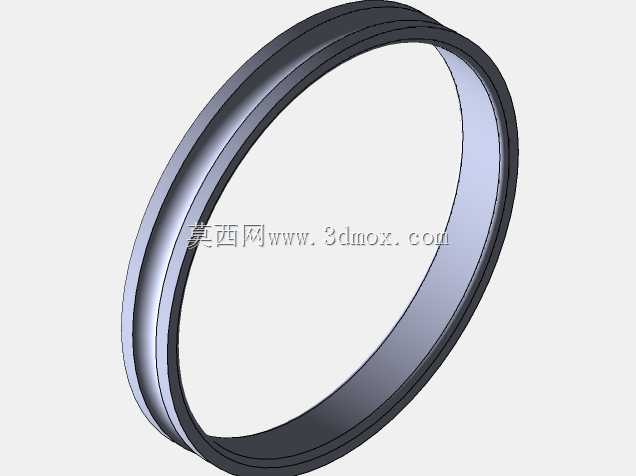

　　该零件属于径向尺寸受限设备中常用的薄壁滚动轴承，整体采用深沟球式滚动支承结构，由外圈、内圈、保持架及多组球形滚动体构成。模型重点表达了轴承装配后的完整几何关系：内外圈滚道为连续圆弧截面，滚动体沿圆周均匀分布，保持架将各钢球分隔在独立兜孔内，避免相邻滚动体在运转中直接接触。薄壁构型的主要价值在于在较小径向截面高度下提供稳定回转能力，适合安装空间紧张、轴径相对较大而外壳壁厚有限的机构。

　　从实际使用场景看，这类轴承常见于轻载高速回转部位，例如小型传动装置、仪器设备、通讯终端内部转动机构、家电旋转组件、办公设备以及自动化辅机中的低载荷铰接位置。它承担轴与座孔之间的径向支承，同时可承受一定程度的双向轴向载荷。设备运行时，内圈通常随轴旋转，外圈安装于壳体或支座孔内；滚动体在滚道间滚动，将滑动摩擦转化为滚动摩擦，从而降低回转阻力和磨损。保持架的作用不是承载，而是约束钢球间距，使滚动体在整周上分布更均匀，改善载荷分配并控制运转噪声。

　　结构设计上，薄壁轴承对截面高度、滚道曲率和装配间隙较为敏感。模型中内外圈均呈现较窄的轴向宽度和较薄的径向壁厚，这种设计能够减轻零件质量并节省布置空间，但也意味着座孔与轴颈的形位公差需要更严格控制。若安装孔圆度不足或配合过盈量过大，外圈容易产生弹性变形，导致滚道形状偏离理论圆弧，进而引起旋转阻力增大、温升升高和早期点蚀。因此在选型与结构布置时，不能只关注轴承名义内径和外径，还应校核轴肩高度、座孔倒角、安装引导段以及相邻零件是否与保持架发生干涉。

　　外形边界方面，该轴承以同轴圆柱面为主要安装基准，内孔与轴形成配合，外圆与壳体孔形成配合；两端面可作为轴向定位参考，但薄壁轴承端面宽度较小，不宜承受较大的轴向压紧力。滚道位于内外圈相对的内侧区域，钢球中心圆位于截面中部，使径向载荷能够通过滚动体较直接地在内外圈之间传递。开口侧和密封侧的空间需根据具体型号确认，若设备处于粉尘或润滑脂保持要求较高的环境，可在相邻结构中增加密封盖或挡圈，而不应让密封件直接压迫保持架。

　　三维建模时，应先建立轴承中心线和主回转轮廓，再通过旋转特征生成内外圈基本实体。滚道圆弧不宜简单以直角槽代替，因为圆弧曲率直接影响钢球接触角和装配关系。钢球可按节圆直径圆周阵列，数量需与保持架兜孔数量一致；保持架兜孔应略大于钢球直径，以体现滚动体在其中的活动间隙。装配模型中需要检查钢球与内外滚道的接触状态，既不能出现大面积实体穿插，也不应将接触关系处理成完全脱离。对于工程图或选型校核，还应补充内径、外径、宽度、倒角半径、钢球直径、节圆直径和额定载荷等信息，以便与轴系设计联动。

　　在设备维护层面，薄壁轴承对安装方式较敏感，压装时作用力应作用在被配合的套圈上，避免通过滚动体传递装配力。若将外圈压入座孔时敲击内圈，滚道和钢球可能受到冲击载荷，形成局部压痕。润滑方面，轻载高速部位通常采用润滑脂填充，填充量不宜过多，否则搅拌损失会造成温升；高速连续运转设备则需结合密封形式和温升要求选择油脂或油润滑。该三维结构可用于轴系布局校核、安装空间检查、运动演示以及零部件干涉分析，能够帮助设计人员在壳体开孔、轴肩定位和周边紧固件布置阶段提前发现边界冲突。
