深沟球轴承212精密滚动支承结构

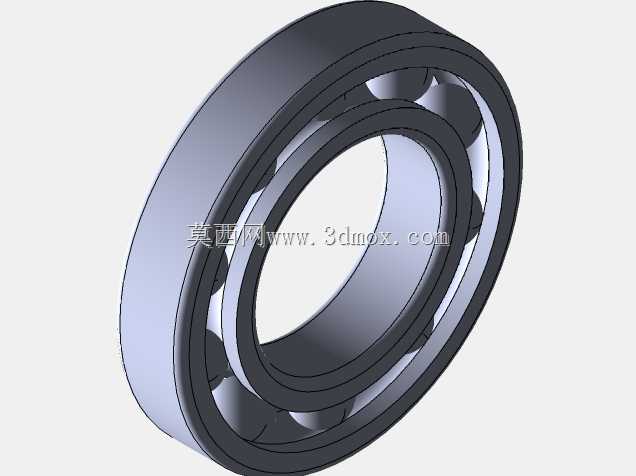

　　深沟球轴承是旋转机械中使用频率最高的一类滚动支承件，本套结构围绕中等载荷、连续运转的轴系支承需求展开，完整呈现了外圈、内圈、滚动体与保持架之间的装配关系。模型中滚道与钢球的接触形态清晰可见，内外圈滚道采用圆弧截面，曲率半径略大于钢球半径，使钢球在承受径向载荷的同时，能够兼顾一定比例的双向轴向载荷，这也是深沟球轴承能够广泛替代复杂支承组合的重要原因。

　　从设备实际用途来看，这类轴承常见于电机轴伸端与非轴伸端、中小型减速器高速轴、离心泵转子、输送机辊筒、风机叶轮轴以及各类轻工机械的旋转部位。它的核心作用是将转轴与机座之间的滑动摩擦转化为滚动摩擦，降低运转阻力，同时约束轴的径向位置，并在允许范围内限制轴向窜动。在选型校核时，工程师通常先根据轴径确定内孔尺寸，再结合转速、载荷性质、预期寿命与润滑方式确定外径和宽度系列；212这一规格对应较大的内孔尺寸，适用于承载能力和刚性要求都相对更高的轴系。

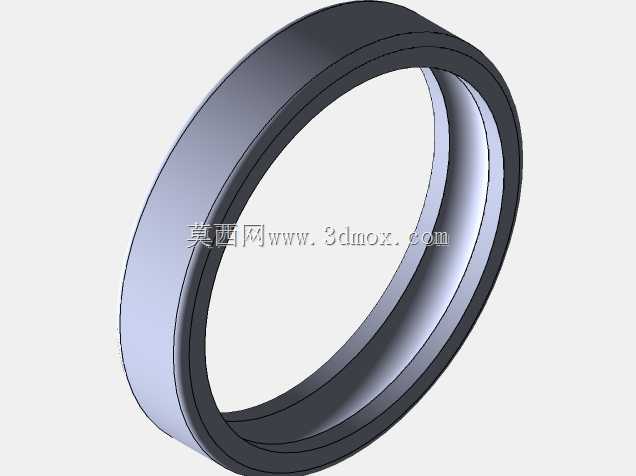

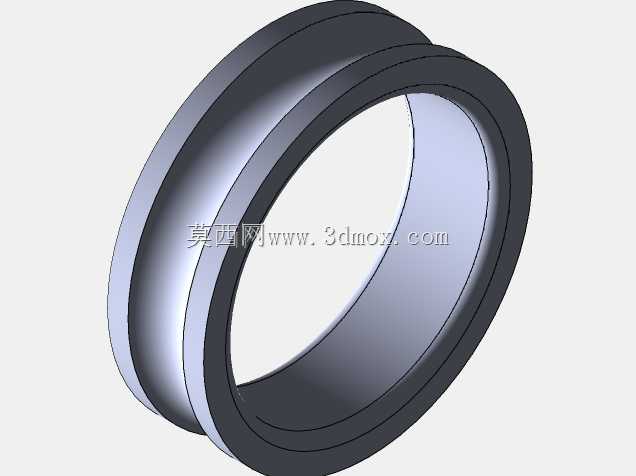

　　结构设计上，内圈与轴一般采用过渡或小过盈配合，随轴一起旋转；外圈装入轴承座孔，多采用过渡配合，便于装配并保证外圈支承稳定。滚道经过淬硬处理，表面具有较高的接触疲劳强度，钢球在滚道内沿圆周均匀分布。保持架将相邻钢球分隔开，避免滚动体直接接触产生摩擦和磨损，同时使钢球间距均匀，改善载荷分布。模型中保持架的兜孔形态与钢球包覆关系明确，能够帮助设计者理解滚动体在装入轴承后的运动约束：钢球既绕轴承中心公转，又绕自身中心自转，保持架则以适当间隙引导钢球运行。

　　外形尺寸与安装边界是三维布置中必须重点控制的内容。轴承内孔决定了与之配合的轴颈直径，外径决定轴承座孔的加工尺寸，宽度则影响轴肩、套筒、端盖和密封件的轴向布局。轴肩与座孔挡肩不能过高，否则会顶住保持架或影响拆卸；也不能过低，否则内圈、外圈轴向定位不可靠。工程绘图中通常需要标注轴肩最大圆角半径、挡肩高度以及安装拆卸空间，保证拉马等工具能够抵住内圈或外圈完成拆装。若布置在透盖附近，还要预留密封件、润滑脂腔和端盖螺钉的位置，避免轴承外圈与端盖发生干涉。

　　在装配逻辑上，轴承属于精密配合件，压装时作用力应作用在被配合的套圈上：内圈与轴过盈时压内圈，外圈与座孔过盈时压外圈，不允许通过滚动体传递装配力，否则会在滚道表面形成压痕。模型对内外圈厚度、滚道位置和钢球直径比例的表达，可用于检查轴系布置时的支承跨距、轴承间距以及相邻零件的圆角避让。对于采用脂润滑的结构，轴承内部需保留适量润滑脂，两侧可配置防尘盖或密封圈；对于油润滑高速工况，则需关注油液进入滚道的通道和甩油结构。

　　从受力角度看，深沟球轴承主要承受径向载荷，当滚道接触角在载荷作用下发生微小变化时，也可承受联合载荷。纯轴向载荷过大时，钢球与滚道接触区会偏向滚道边缘，影响寿命，因此在锥齿轮、斜齿轮或带较大轴向力的机构中，通常需要与角接触轴承、圆锥滚子轴承或推力轴承组合使用。该模型的价值在于以直观三维方式展示标准滚动轴承的内部构成，使结构设计人员在轴系设计、壳体开孔、轴承座选型和装配工艺制定时，能够更准确地把握尺寸边界、配合关系与运动空间。
