深沟球轴承312径向承载回转结构

　　这套滚动轴承结构围绕中等载荷、连续回转的支承需求展开，核心由外圈、内圈、球形滚动体与保持架组成，建模时把各零件之间的配合关系、滚动体排布逻辑和装配干涉边界完整还原，适合在传动方案校核、支承部位选型和结构教学演示中直接使用。

　　从实际设备布置来看，这类轴承常出现在电机输出端、减速器中间轴、输送机辊筒、风机主轴以及小型泵类的旋转支承位置。设备运行时，轴颈随动力源持续转动，内圈与轴形成过盈或过渡配合并随轴同步回转，外圈则装入轴承座孔，依靠座孔约束保持静止；滚动体被保持架均匀分隔在内、外圈滚道之间，把轴系传来的径向载荷通过滚动接触逐层传递到机座，同时允许轴以较低摩擦阻力旋转。与滑动支承相比，球轴承在启动瞬间摩擦阻力小，维护周期内润滑需求简单，对中低速到中高速工况都有较好适应性。

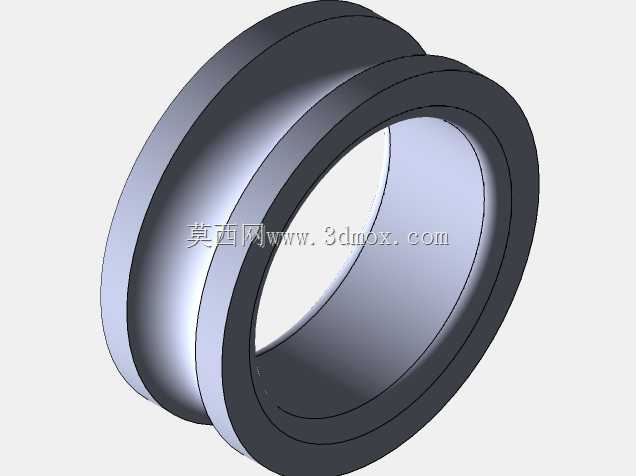

　　结构设计上，内圈外圆和外圈内圆均加工出连续弧形滚道，滚道曲率与钢球半径匹配，使接触区能够承受垂直于轴线的径向力，同时也可承受一定比例的双向轴向力。保持架的作用不是承载，而是把相邻钢球隔开，避免滚动体直接接触产生摩擦和咬合，同时引导钢球在滚道内均匀公转，改善载荷分布。建模过程中需要重点控制钢球中心圆直径、钢球数量、滚道曲率中心偏移以及套圈宽度之间的关系：钢球数量过少会使单个接触点载荷偏大，数量过多则会缩小保持架兜孔壁厚，给装配和润滑留出的空间不足。

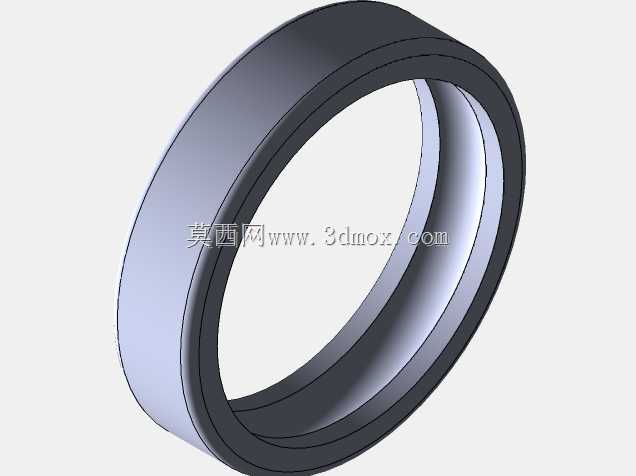

　　外形与安装边界方面，轴承采用同轴圆环式布局，外圈外径为与座孔配合的安装面，内圈内径为与轴配合的安装面，两端面形成轴向定位基准。装配时通常以轴肩对内圈一侧定位、以轴承座孔台肩对外圈一侧定位，轴肩和孔台肩的圆角半径必须小于套圈倒角，否则会出现端面贴不实、定位失效的问题。三维模型中套圈倒角、滚道圆弧和保持架兜孔均按实体关系建立，在干涉检查时可以直接验证轴、轴肩、座孔、端盖与轴承之间的间隙，避免现场装配出现外圈压不到位或内圈与密封件摩擦的情况。

　　选型校核时，不能只看内径是否能穿过轴，还要结合轴承受力方向、转速区间、润滑方式和预期寿命综合判断。以径向载荷为主的场合，深沟球轴承的接触区应力分布较均匀；当存在皮带轮张紧力、齿轮啮合力或偏心载荷时，需要把当量动载荷与额定动载荷进行比对，确认疲劳寿命满足检修周期。若轴系热伸长明显，还应在一端保留游动余量，防止外圈或内圈被轴向夹紧后滚动体预压过载。润滑脂填充量也不宜盲目过多，高速工况下过量润滑脂会造成搅拌发热，反而降低轴承稳定性。

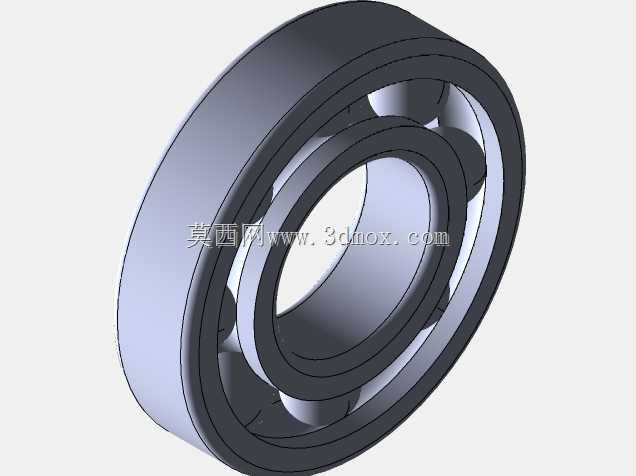

　　模型在细节表达上保留了套圈壁厚、滚动体裸露区域和保持架分隔形态，能够清楚展示载荷从轴到内圈、钢球、外圈再到轴承座的传递路径。对于结构设计人员，它可用于检查轴系跨距、密封件布置和端盖压紧方式；对于三维建模从业者，可通过装配关系理解标准件在整机中的定位逻辑；对于设备维护人员，则能直观看到滚动体为什么需要保持架分隔、滚道为什么要保持清洁以及润滑不足时磨损会发生在哪些接触面上。
