深沟球轴承411径向支撑回转结构

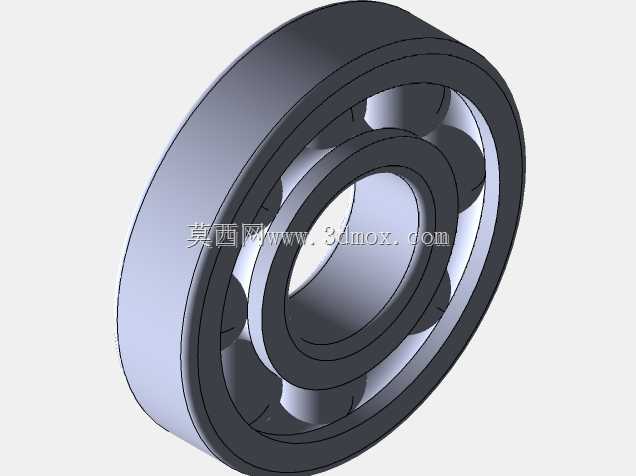

　　该套深沟球轴承结构以GOST 8338-75对应规格为建模依据，整体呈现典型单列径向球轴承的装配形态，包含外圈、内圈、滚动钢球与保持架四个核心组成部分，各零件间的配合间隙、滚道曲率与装配位置均按照滚动轴承的常规工程逻辑搭建，可直接用于传动系统的结构校核、装配干涉检查与设备布局演示。

　　从实际设备用途来看，这类轴承主要承担转轴的径向载荷，同时可兼顾一定比例的双向轴向载荷，在中小型减速机输入输出轴、输送机托辊、机床辅助传动轴、农用机械轮系、普通电机端盖支撑位中都有大量应用。建模时首先确定内外圈的同轴基准，内圈内径面为与轴颈配合的安装基准，外圈外径面则与轴承座孔形成过渡配合，两个端面分别作为轴向定位的贴合边界，安装时轴肩与座孔挡肩的高度需要低于内外圈的倒角高度，避免装配时出现端面顶死、无法贴紧的问题。

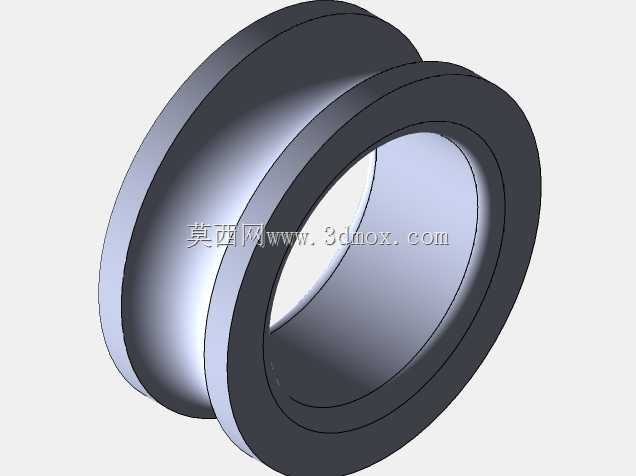

　　滚道部分的设计是整个轴承的核心，内外圈滚道均为圆弧凹槽，圆弧半径略大于钢球半径，既保证钢球滚动时拥有足够的接触面积来分散接触应力，又预留了合理的游隙空间，补偿轴受热后的伸长量与安装时的微小同轴度误差。滚动钢球沿圆周方向均匀排布，保持架将相邻钢球分隔开，避免钢球之间直接接触产生滑动摩擦，同时引导钢球在滚道内正常运转，建模时保持架的兜孔间隙、钢球与兜孔的避让位置都做了还原，能够直观展示轴承运转时滚动体的运动状态。

　　外形尺寸方面，该型号轴承的内径、外径与宽度遵循对应标准的系列尺寸比例，内圈宽度与外圈宽度保持一致，两端面平齐，倒角尺寸按照轴承安装的常规工艺要求设置，既可以去除加工锐边，也能在压装时起到导向作用。在整机布局阶段，设计人员可以直接调用该模型放入轴系装配体中，核对轴承与轴肩、端盖、密封件、相邻齿轮或带轮的轴向间距，确认轴承安装位的空间是否足够，避免后期加工时出现座孔尺寸不足、端盖压到外圈端面的干涉问题。

　　在不同工况下选用这类轴承时，需要结合载荷特性调整配合松紧：承受冲击载荷、转速较高的场合，内圈与轴的配合可选稍紧的过渡配合，外圈与座孔可选用稍松的配合，方便轴承拆装；而需要外圈随部件回转、内圈固定的场景，则反过来调整外圈配合紧度。三维模型完整还原了轴承的分体结构，可拆分查看每个零件的几何形态，对于初学者理解滚动轴承的工作原理、设计人员完成轴系结构设计、工艺人员制定轴承压装与拆卸流程都有实际参考价值，模型的回转体特征规整，无多余碎面，可直接导入装配环境完成运动仿真的前置搭建。
