深沟球轴承311精密传动支承结构

　　在各类旋转机械的轴系布局里，支承部件的选型直接决定整套传动链路的运行精度与服役寿命，本次呈现的单列深沟球轴承结构，是工业现场应用覆盖范围极广的一类通用滚动支承件。这类轴承的核心作用，是为旋转轴提供径向承载支承，同时可承受一定比例的双向轴向载荷，把轴运转过程中的摩擦阻力控制在极低水平，同时约束轴在径向与轴向的窜动余量，保证轴上齿轮、带轮、联轴器等传动零件的同轴度与运转稳定性。

　　从实际装机场景来看，该规格轴承常见于中小型减速器的输入输出轴端、普通三相异步电动机的转子支承、中小型离心泵的泵轴支承、输送机滚筒转轴、轻工机械的传动辊轴以及各类通用机床的辅助传动轴部位。在这些工况里，轴的转速通常处于中高速区间，载荷以平稳径向载荷为主，偶尔伴随设备启停、负载波动带来的瞬时轴向冲击力，深沟球轴承的结构特性恰好适配这类使用需求，相比滑动轴承，它的启动摩擦转矩更小，运转过程中润滑维护间隔更长，对安装座的加工公差适配性也更友好。

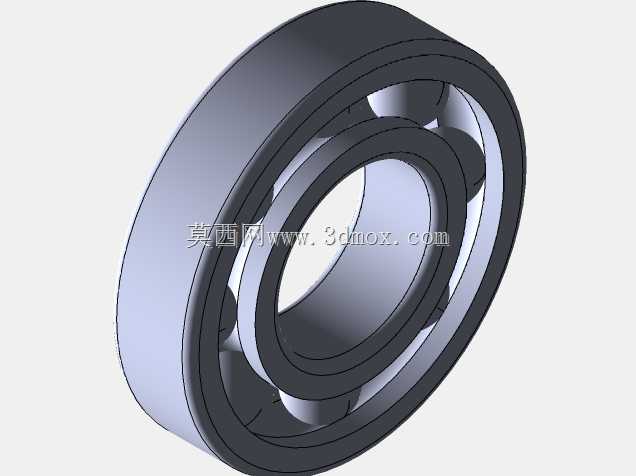

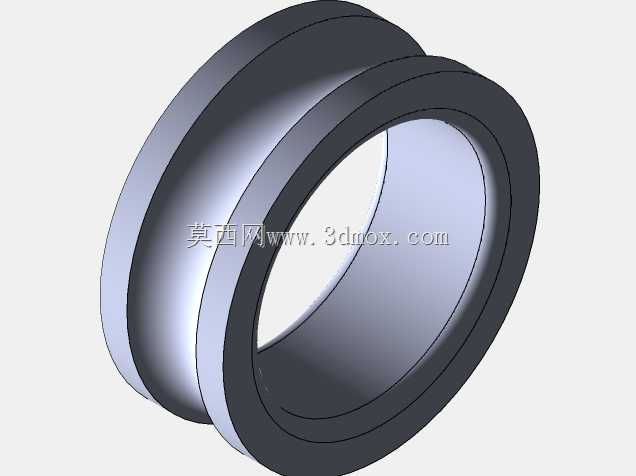

　　拆解这套轴承的结构逻辑可以看到，整套零件由四个核心部分构成：冲压成型的钢制保持架、一组均匀排布的钢制滚动球体、以及内外两层环形套圈。内圈的内圆柱面与转轴的轴颈采用过渡配合，装配时通常通过轴肩实现内圈的轴向定位，轴肩的高度需要严格控制，不能超过内圈的挡边高度，否则后续轴承拆卸时拉马无法勾住内圈端面，会给维护拆解造成阻碍；外圈的外圆柱面则装入轴承座或者箱体的轴承孔内，依靠孔台肩实现外圈的轴向限位，台肩的圆角半径必须小于轴承外圈对应的倒角尺寸，否则装配时轴承无法贴合定位端面，会出现轴向窜动。

　　滚道的型线设计是整套轴承的核心，内外圈的滚道均为与钢球曲率非常接近的圆弧沟槽，沟道的曲率半径略大于钢球半径，这种设计让钢球和滚道之间形成合理的赫兹接触区域，运转时钢球在滚道内既可以顺畅滚动，又不会出现过大的接触应力集中。保持架采用浪形冲压结构，两个半片保持架把每一颗钢球分隔在独立的兜孔内，避免相邻钢球在运转过程中直接接触摩擦，同时保证所有钢球沿周向均匀分布，让载荷可以均匀分摊到每一个滚动体上，避免局部钢球过载出现点蚀剥落。

　　从安装边界尺寸来看，该型号轴承的公称内径适配直径55毫米的标准轴颈，公称外径为120毫米，整套轴承的轴向宽度为29毫米，对应的倒角尺寸为2毫米，这意味着与之配合的轴颈端部圆角、轴承孔孔口圆角都必须小于2毫米，装配时轴颈和轴承孔的导入端要加工出15到30度的装配导向倒角，避免压装过程中划伤轴承的配合表面。如果采用热装工艺，通常把轴承放入恒温油浴中加热到80到100摄氏度，利用内圈热膨胀后的间隙快速套装到轴颈上，绝对不能用火焰直接灼烧轴承，否则会造成套圈回火硬度下降，大幅缩短使用寿命。

　　在三维建模过程中，需要重点还原几处影响装配的细节：内外圈滚道的圆弧曲率、钢球的直径与排布节圆直径、保持架兜孔的间隙、套圈两端的倒角尺寸，这些参数直接决定后续整机设计时的干涉检查结果。比如在设计轴承端盖的时候，端盖的止口长度要留出足够的间隙，不能直接压死轴承外圈的端面，要给轴承运转过程中的热膨胀留出0.1到0.3毫米的轴向游动余量，尤其是长轴系的两个支承端，通常要把其中一个轴承设计为游动支承，允许外圈在轴承孔内有微量轴向滑动，补偿轴受热伸长带来的应力，避免轴系出现憋劲、运转卡滞甚至轴承过早烧毁的问题。

　　润滑方式的选择也和这套轴承的结构直接相关，中低速工况下通常采用脂润滑，装配时在轴承内部空腔填入占空腔容积三分之一到二分之一的润滑脂，填充量过多反而会导致运转时搅拌阻力过大、温升异常；高速工况则采用油润滑，通过箱体内部的油液飞溅或者强制喷油，把轴承运转产生的热量及时带走。配合轴承端盖处的毡圈油封或者骨架油封，可以阻挡外界的粉尘、水汽进入轴承内部，同时防止润滑脂泄漏，在粉尘较大的输送设备、农机工况下，还可以选用带双侧防尘盖的密封型轴承，出厂时已经预填好长效润滑脂，整个服役周期内不需要额外补充润滑，维护成本更低。

　　建模时还要注意轴承的配合公差标注：内圈和轴的配合通常选k6或者m6过渡配合，外圈和箱体孔的配合选J7或者H7，不同的载荷方向要对应调整配合松紧——当内圈随轴一起旋转、外圈固定在机座上时，内圈配合要稍紧，避免内圈和轴颈之间出现相对滑动磨轴；如果是外圈随旋转轮毂转动、内圈固定在心轴上的工况，则要反过来让外圈配合稍紧、内圈配合稍松，这些细节都要在三维模型的结构表达里预留出对应的公差设计空间，方便后续工程图输出和生产装配落地。
