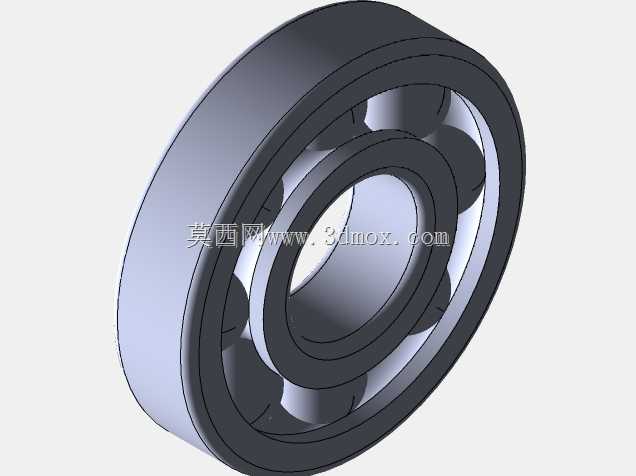

符合GOST8338-75标准的深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型过程中，滚动轴承是绕不开的核心基础支撑部件，这款符合GOST8338-75标准的深沟球轴承，主要承担径向载荷的支撑作用，也可在设备径向空间受限、轴向载荷不大的工况下承受一定比例的双向轴向载荷，适配多数中低转速、中等载荷的常规旋转传动场景。从实际应用场景来看，这类轴承广泛覆盖中小型电机输出轴支撑、普通输送机辊筒两端支撑、小型减速机输入输出轴定位、家用电动工具旋转部支撑、普通机床进给轴辅助支撑等场景，是通用机械领域应用覆盖面极广的标准支撑零件。

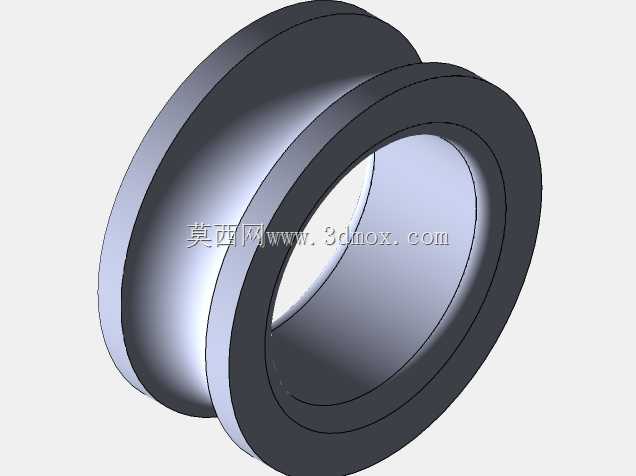

　　从产品功能特性来看，这款轴承采用内圈、外圈、滚动体、保持架的经典深沟球结构，内圈与旋转轴做过盈或过渡配合随轴同步转动，外圈与设备轴承座孔做过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力与运转温升，冲压或机加工保持架将所有滚动体均匀分隔，避免滚动体在运转过程中相互接触摩擦造成额外磨损，同时引导滚动体在滚道内平稳运转，保证旋转精度的稳定性。相比同尺寸的滑动轴承，这类滚动轴承启动摩擦阻力更小，运转精度保持性更好，维护更换成本更低，对润滑条件的适应性更强，既可以采用脂润滑实现长期免维护，也可以适配油润滑满足更高转速的工况需求。

　　从设计思路层面来看，这款轴承严格遵循GOST8338-75的标准尺寸规范，内外圈滚道采用圆弧型沟道设计，沟道曲率半径略大于滚动体半径，保证滚动体与滚道之间有足够的接触面积承载载荷，同时预留合理的接触角调整空间，在承受少量轴向载荷时可以自动适配载荷方向，避免应力集中造成滚道早期点蚀。保持架的兜孔间隙经过合理匹配，既保证滚动体在兜孔内可以自由转动，又不会出现过大的窜动造成运转噪音与振动，内圈的内径尺寸、外圈的外径尺寸、轴承整体宽度尺寸均严格遵循标准公差要求，可实现同规格轴承的完全互换，设备维护时无需额外修配即可直接安装替换，大幅降低设备运维的时间成本。

　　从外形尺寸与安装边界来看，选型时需要首先匹配轴的配合直径与轴承内孔尺寸的公差带，一般旋转载荷工况下轴选用k5、m6级公差，内圈与轴的配合过盈量需要根据载荷大小调整，载荷越大过盈量适当增加，避免内圈在轴上出现爬动磨损；外圈与轴承座孔的配合一般选用H7、J7级公差，保证外圈在轴承座内有微量的游动空间，适配轴运转过程中的热伸长量，避免轴承出现附加轴向载荷造成早期失效。安装时需要注意装配力只能施加在过盈配合的套圈端面上，严禁通过滚动体传递装配力，避免滚道与滚动体表面出现压痕影响轴承使用寿命，轴承安装后的轴向游隙需要根据实际工况调整，过大会造成运转振动噪音增加，过小会造成运转温升过高抱死。这类轴承的安装轴向定位一般采用轴用弹性挡圈、轴肩、孔用挡圈、端盖压紧等方式，轴肩与孔肩的高度需要低于轴承内圈与外圈的倒角高度，保证轴承端面可以与定位面完全贴合，避免出现安装倾斜造成旋转精度超差。在三维建模过程中，这类标准件的建模需要严格还原滚道曲率、滚动体直径与数量、保持架结构、内外圈倒角与密封槽尺寸，保证装配干涉检查时的准确性，避免在整机设计阶段出现轴承与周边零件的干涉问题，同时模型的配合面尺寸需要与标准公差做对应标注，方便后续工程图导出时直接调用尺寸信息，减少重复绘图的工作量。
