深沟球轴承111号精密回转支撑结构

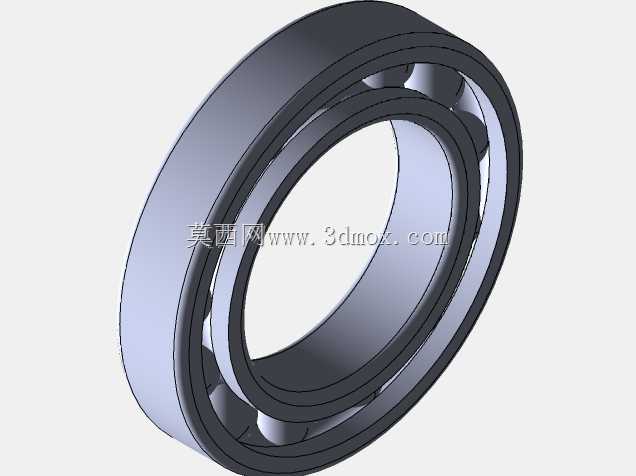

　　这套深沟球轴承三维结构，完整还原了苏标GOST 8338-75标准下单列向心球轴承的全部装配细节，建模过程中没有做任何结构简化，内外套圈的滚道曲率、滚动体的排布间隙、保持架的兜孔轮廓都按照标准轴承的实际加工形态搭建，打开模型即可直接查看轴承内部各零件的配合关系，不需要额外拆解装配体就能理清每个部件的相对位置。

　　从实际设备选型的场景来看，这类单列深沟球轴承是工业现场应用覆盖最广的回转支撑元件，中小型减速机的输入输出轴端、普通三相异步电机的转子支撑、皮带输送机的托辊辊筒、小型离心泵的泵轴定位、家用风机与工业排风扇的叶轮转轴、普通机床的轻载进给轴、农用机械的传动轮轴、办公自动化设备的辊轴工位都会用到同规格的向心球轴承。它主要承担径向载荷，同时可以承受一定比例的双向轴向载荷，当设备转轴同时存在径向受力和小幅轴向窜动力时，这类轴承可以同时限制轴的双向轴向位移，在轴系的两个支撑端成对使用时，就能完成转轴的径向定位与轴向限位，不需要额外加装复杂的轴向止推结构。

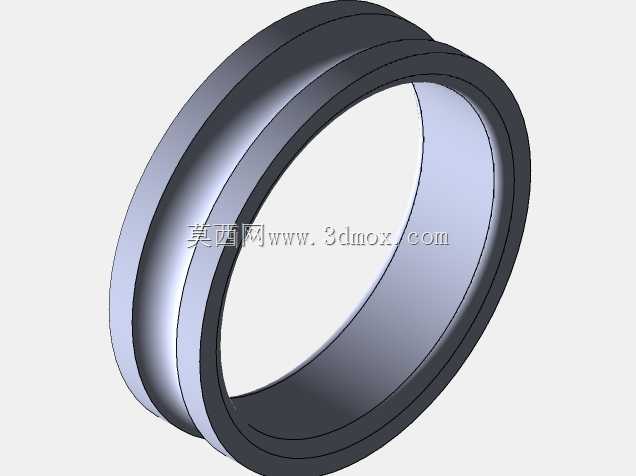

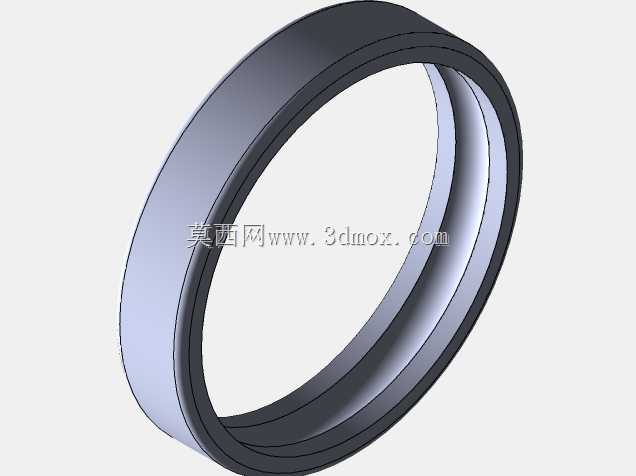

　　建模时的结构处理思路完全贴合轴承的实际装配逻辑：首先分别构建内圈与外圈两个环形套圈，内圈的内孔为与转轴过盈配合的安装基准面，外圈的外圆柱面为与轴承座孔过渡配合的安装基准；两套圈相对的内侧端面分别加工出弧形截面的滚道，滚道的曲率半径略大于钢球滚动体的半径，保证钢球和滚道之间是点接触形态，滚动摩擦阻力远小于滑动轴承。滚动体按照标准数量均匀排布在内外滚道之间，相邻钢球之间由冲压浪形保持架分隔，保持架的兜孔刚好包裹钢球的大半球面，既可以让钢球在兜孔内自由滚动，又能避免相邻钢球直接接触产生摩擦磨损，同时把所有滚动体均匀约束在滚道圆周上，防止轴承运转时钢球扎堆脱落。模型里特意保留了套圈两侧的密封槽位结构，实际量产轴承可以在这个槽位加装橡胶防尘盖或者接触式密封圈，阻挡外部粉尘、切削液、泥浆进入轴承滚道内部，同时避免轴承内部的润滑脂向外泄漏，在粉尘较大的农机、矿山输送设备场景下，带密封的款式可以做到长期免维护运行。

　　安装边界与尺寸配合方面，这类轴承的轴向宽度远小于同承载能力的滑动轴套，套圈的两个端面为轴向定位基准，实际装配时内圈端面靠在转轴的轴肩台阶上，外圈端面靠在轴承座的孔用挡圈或者端盖止口上，轴向预留的游隙通常控制在零点零几毫米级别，既不能完全锁死导致热胀冷缩时轴承卡滞，也不能间隙过大导致转轴运转时出现窜动异响。三维建模时特意把钢球和滚道之间的微小游隙按照实际装配公差保留，没有做成零间隙的过盈干涉状态，工程师在做整机轴系设计时，可以直接把这个轴承装配体调入转轴组件中，直接参考内孔直径匹配转轴的配合轴径，参考外圈外径匹配轴承座的安装孔尺寸，参考轴承总宽度核算轴肩到端盖的轴向安装空间，不需要再额外测绘标准件尺寸。

　　结构细节上，套圈的棱角位置都做了微小的倒角处理，既可以避免装配时锋利边角划伤安装人员，也能引导轴承顺利压入轴和座孔，不会出现边角卡滞。滚道表面在实际加工中需要经过磨削超精处理，降低表面粗糙度，让钢球滚动时的振动和噪声降到最低，模型中滚道的弧形曲面连续顺滑，没有建模折面，导入工程软件后可以直接生成滚道的车削、磨削加工走刀路径参考。保持架采用冲压钢板的浪形结构，两个半片保持架通过铆钉铆合，把钢球约束在兜孔内，这种结构重量轻、占用内部空间小，能在有限的轴承截面尺寸内排布尽可能多的钢球，提升轴承的额定承载能力。

　　在设备维护场景中，这类轴承的失效形式通常是滚道点蚀、保持架磨损、密封件老化漏油，通过这个透明化的三维装配模型，运维人员可以直观理解轴承内部的零件组成，拆解检修时能够按顺序取出密封盖、撬开保持架铆钉、分离内外圈和钢球，完成清洗换脂之后再按装配关系复位，避免新手拆解时把滚动体散落丢失。对于做传动设备设计的工程师来说，这个完整的轴承模型可以直接调用到轴系装配中，提前校验轴承和周边轴肩、端盖、密封件的空间干涉，在设计阶段就排除装配尺寸冲突，减少后续样机加工时的改模次数。
