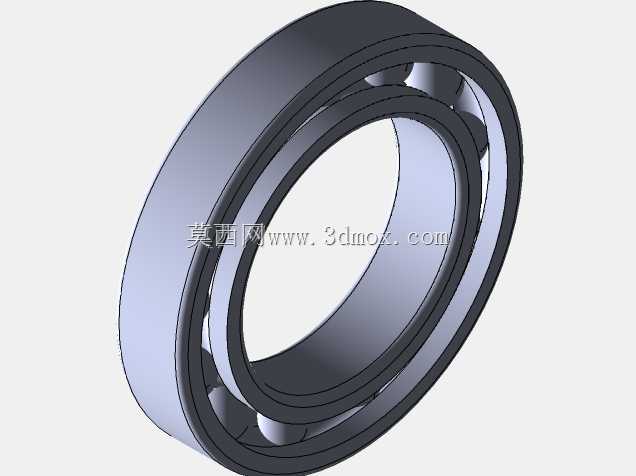

符合GOST8338-75标准的深沟球滚动轴承

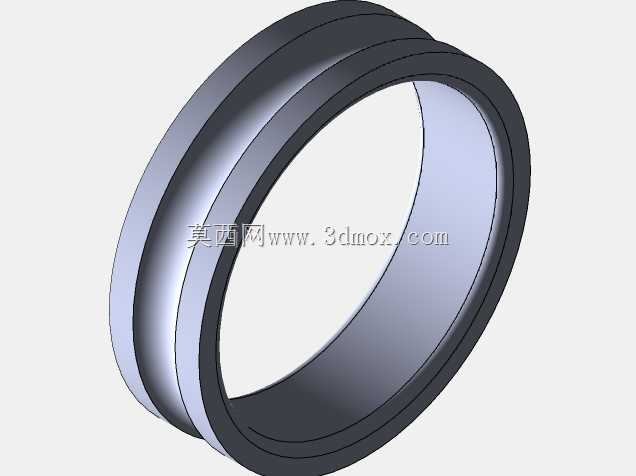

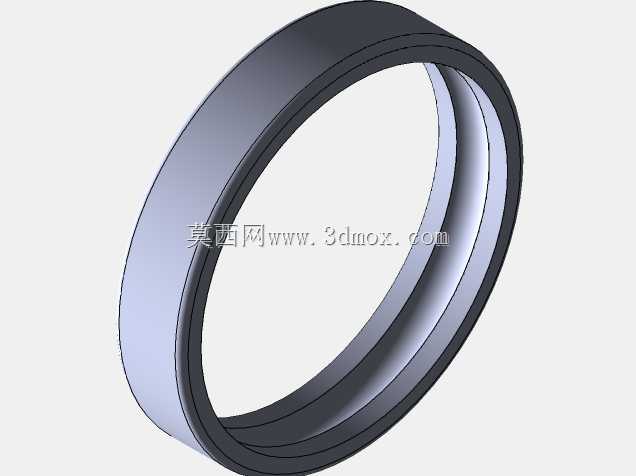

　　在各类需要实现旋转运动副低摩擦传动的机械结构中，这类符合GOST 8338-75标准的深沟球轴承是应用覆盖范围极广的基础支承部件，从普通民用机电设备的传动轴支承，到工业传动系统的旋转工位定位，再到小型动力输出端的径向载荷承载场景，都能见到同结构轴承的应用身影。不同于带座轴承或者特殊调心结构的支承件，这类开式深沟球轴承的安装边界完全依托与之配合的轴颈与轴承座孔来限定，设计时需要严格匹配内圈与轴的过盈配合量、外圈与座孔的过渡配合公差，避免配合过松导致跑圈磨损，或是配合过紧造成轴承内部游隙被挤压消除，引发运转卡滞、温升过快的问题。从结构设计逻辑来看，该轴承采用最经典的深沟滚道构型，内圈外侧与外圈内侧都加工有与钢球曲率高度匹配的弧形滚道，

　　滚动体均匀排布在内外圈滚道之间，依靠保持架实现滚动体的等间距分隔，避免滚动体在运转过程中发生相互碰撞、摩擦，同时保证每个滚动体都能均匀承受径向载荷，在无额外密封盖与防尘盖的开式结构下，既可以适配有定期润滑维护条件的开式传动场景，也能根据实际使用需求加装对应规格的密封圈、防尘盖，或是搭配预紧结构调整轴承的轴向游隙，满足不同转速、不同载荷工况下的使用要求。在实际设备选型过程中，这类轴承的核心功能是为旋转轴提供稳定的径向支承，同时可以承受一定比例的双向轴向载荷，相较于滑动轴承，它的启动摩擦阻力更小，运转过程中的摩擦系数稳定，维护更换流程简便，不需要复杂的刮研、轴瓦修配工序，只要保证配合面的加工精度、形位公差满足安装要求，

　　压装到位后加注对应牌号的润滑脂即可投入使用。在三维建模过程中，需要严格还原滚道的曲率半径、钢球的公称直径、内外圈的倒角尺寸与安装定位台阶的高度，这些尺寸直接决定了轴承安装后与周边密封件、轴肩、轴承座挡边的干涉情况，很多新手建模时容易忽略滚道与钢球的接触角细节，或是简化保持架的结构，导致后续做装配干涉检查、运动仿真时出现数据偏差，无法准确模拟轴承实际运转时的滚动体运动轨迹，甚至会误导后续的结构设计，造成轴肩高度过高接触到保持架、或是密封槽位置与轴承外圈干涉的问题。从实际应用场景的适配性来说，这类轴承可以用在中小型电机的输出端支承、普通输送机的托辊辊子内部、小型减速器的中间轴支承、各类手动旋转工装的回转副位置，

　　在转速不超过对应尺寸段轴承极限转速、径向载荷在额定动载荷范围内的工况下，都能实现长期稳定的运转。设计选型时还要注意，这类开式轴承不适合在多粉尘、有腐蚀性介质或是淋水的工况下直接使用，必须搭配对应的密封结构，或是直接选用带密封的同型号变体，否则杂质进入滚道后会快速造成滚道点蚀、钢球磨损，大幅缩短轴承的使用寿命。建模时还原的内外圈宽度、外径与内径尺寸，是装配设计时确定轴颈长度、轴承座孔深度的核心参考依据，安装时内圈要靠紧轴上的定位轴肩，外圈要与轴承座的挡边贴合，保证轴承在运转过程中不会发生轴向窜动，同时要预留合适的热膨胀间隙，避免长时间运转温升后轴承内圈膨胀导致游隙消失。保持架的结构采用浪形冲压保持架，这也是小尺寸深沟球轴承最常用的保持架形式，建模时要注意保持架的兜孔间隙，既不能让钢球在兜孔内卡滞，也不能间隙过大导致滚动体排布不均，这些细节虽然在静态装配时不会体现问题，但在实际运转、或是做动力学仿真时会直接影响仿真结果的准确性。很多设备维修与装配场景中，这类轴承的更换频率较高，因此三维模型的尺寸准确性直接影响后续备件采购、维修工装设计的合理性，如果模型尺寸与实际标准件存在偏差，很可能导致设计的轴承安装工装无法使用，或是预留的安装空间不足，造成现场装配时需要二次修配，影响设备的装配与维修效率。
