符合GOST标准深沟球滚动轴承结构

　　在各类回转类机械结构的设计选型中，滚动轴承是绕不开的核心基础零件，这类零件承担着支撑旋转轴系、降低轴系回转过程中摩擦阻力、保证轴系回转精度的核心作用，从民用消费电子的小型转轴，到工业重型设备的重载主轴，几乎所有存在回转运动的机械结构中，都能看到这类零件的应用。本次涉及的深沟球轴承结构，遵循GOST 8338-75标准的尺寸规范设计，在建模过程中完全还原了标准件的结构细节，可直接用于对应规格设备的装配仿真、干涉检查环节，无需设计人员再从零开始绘制标准件模型，能大幅缩短结构设计阶段的重复建模工作量。

　　从实际应用场景来看，这类径向接触的深沟球轴承，主要承受径向载荷，在沟道曲率匹配合理、润滑条件充足的工况下，也可承受一定比例的双向轴向载荷，相比同尺寸的滑动轴承结构，它的轴向安装尺寸更紧凑，启动摩擦阻力更小，维护更换的便捷性更高，在中小功率传动箱、小型电机输出轴、输送机托辊、精密仪器回转轴系、通讯设备内部转动结构中都有广泛应用。在设备选型阶段，设计人员首先需要确认的就是轴承的安装边界尺寸，也就是内圈孔径、外圈外径、轴承宽度这三个核心安装参数，这三个参数直接决定了轴上安装位的轴径设计、轴承座安装孔的孔径设计、以及轴系轴向的预留空间，一旦尺寸匹配出现偏差，就会出现装配干涉、轴承无法压装到位、或者轴承外圈在轴承座内出现跑圈的问题，严重时还会导致轴系回转精度超标、运行过程中温升异常、轴承提前失效的故障。

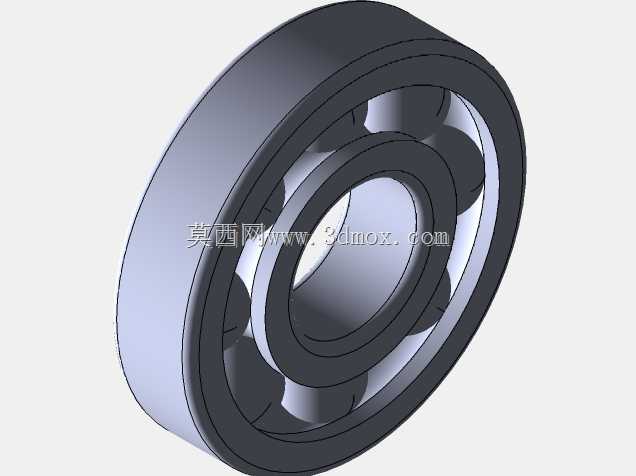

　　从结构设计思路来看，这类轴承的建模过程需要重点还原几个核心结构细节：首先是内外圈的滚道曲率，深沟球轴承的滚道并非简单的圆弧槽，滚道的曲率半径略大于钢球直径，这个曲率差值直接影响轴承的接触角、额定动载荷以及运行过程中的摩擦损耗，建模时如果直接将滚道曲率设置为与钢球等半径，会导致仿真阶段出现过约束，无法还原真实的接触状态；其次是保持架的结构，图中展示的是浪形冲压保持架，这类保持架通过钢板冲压成型，将钢球等距分隔在滚道内，避免钢球在回转过程中相互碰撞摩擦，保持架的兜孔间隙需要预留合理的活动空间，既不能间隙过大导致钢球窜动，也不能间隙过小卡滞钢球的自转；另外是内外圈的倒角尺寸，标准轴承的内外圈端面都设计有安装引导倒角，这个倒角的作用是在压装轴承时引导轴承顺利进入轴径和轴承座孔，避免尖锐棱边刮伤安装配合面，同时也能去除机加工过程中产生的毛刺，建模时不能忽略这个倒角结构，否则在装配仿真时会出现棱边干涉的误报。

　　在实际装配场景中，这类轴承的安装通常采用冷压或者热装的工艺，当过盈量较小时，可使用专用套筒顶住轴承内圈（装在轴上时）或者外圈（装入轴承座时）均匀施压压装，当过盈量较大时，可采用油浴加热或者感应加热的方式将轴承内圈加热膨胀后套装到轴上，建模时还原的轴承端面和外径、内径的尺寸精度，也能为装配工艺的仿真提供准确的模型依据，帮助工艺人员提前预判压装过程中可能出现的干涉问题。另外在轴系设计中，这类轴承的固定方式也需要结合结构特点选择，通常内圈通过轴肩和轴用挡圈或者圆螺母实现轴向固定，外圈通过轴承座孔的台肩和孔用挡圈或者端盖实现轴向固定，模型中还原的内外圈宽度、倒角尺寸，也能为这些固定结构的设计提供准确的尺寸参考，避免出现轴肩高度过高导致轴承拆卸困难、或者轴肩高度过低无法提供足够轴向定位面的问题。

　　从日常维护的角度来看，这类开式结构的深沟球轴承在使用过程中需要定期补充润滑脂，模型中内外圈之间的预留空间，也能帮助设计人员计算轴承内部的润滑脂填充量，通常润滑脂的填充量为轴承内部空余空间的1/3到1/2，填充量过多反而会导致轴承运行过程中温升高、阻力大，影响轴承的使用寿命。在三维建模过程中，这类标准件的模型需要严格遵循标准规定的尺寸公差，虽然三维模型通常绘制为公称尺寸，但设计人员在出工程图时，需要根据轴承的精度等级标注对应的尺寸公差、形位公差，比如内圈孔径的公差、外圈外径的公差、内圈端面对内孔的垂直度、外圈外表面对端面的垂直度等，这些公差参数直接影响轴承装配后的回转精度，在做整机的公差仿真分析时，准确的轴承模型也是整个仿真流程的基础。
