GOST8338-75标准深沟球轴承结构

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、约束轴系径向跳动的核心基础零件，这款遵循GOST 8338-75标准设计的深沟球轴承，广泛适配于中小功率电机输出端、农用机械传动箱、通用输送机辊筒支撑、小型泵类轴系等常规旋转工况，能够在中等转速、稳定径向载荷的使用场景下长期稳定运行，是通用机械传动结构中应用覆盖面极广的支撑类零件。从结构设计逻辑来看，这款轴承采用经典的双滚道深沟结构，内圈与轴采用过盈配合实现周向固定，外圈与轴承座孔采用过渡或间隙配合适配不同的安装同轴度补偿需求，滚动体采用均匀排布的钢制球粒，通过冲压保持架实现等间距分隔，避免滚动体在运转过程中发生相互摩擦碰撞，同时保证每个滚动体受力均匀，

　　将运转过程中的摩擦阻力控制在较低水平。设计过程中严格遵循GOST 8338-75的尺寸公差要求，内圈内径、外圈外径、装配总宽度的尺寸偏差均控制在标准规定的公差带范围内，安装时无需额外进行尺寸修配，可直接与对应标准尺寸的轴颈、轴承座孔完成装配，能够大幅降低现场安装的调整工作量。从安装边界来看，这类轴承的轴向定位通常采用轴用弹性挡圈或者轴承端盖实现，设计选型时需要预留足够的轴向压紧空间，避免轴系受热伸长时轴承出现额外的轴向附加载荷，同时在装配时需要保证内圈与轴的配合面、外圈与座孔的配合面清洁无杂质，避免硬质颗粒进入滚道区域造成运转过程中的滚道点蚀、磨损加剧问题。在实际工况适配性上，这款轴承主要承受纯径向载荷，

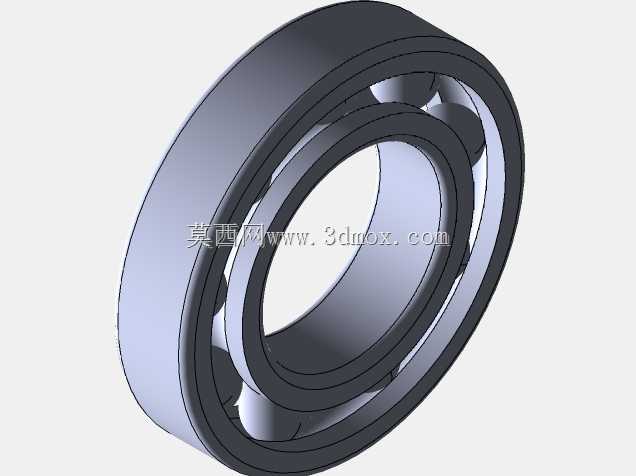

　　也可在转速不高的场景下承受一定比例的双向轴向载荷，相比同尺寸的滚子轴承，它的极限转速更高，运转过程中的振动和噪声水平更低，适合对运转平稳性有一定要求的民用机械、通用机电设备场景。建模过程中完整还原了轴承的内外圈滚道曲率、滚动体直径与数量、保持架的冲压弯折结构，所有配合面的倒角、圆角尺寸均符合标准要求，没有出现结构干涉或者尺寸偏差问题，能够直接用于装配仿真、干涉检查、工程出图等设计环节，也可作为设备BOM清单中的标准件模型直接调用，减少设计人员重复绘制标准件的工作量。在日常维护场景中，这类开式轴承需要定期补充润滑脂，通过内外圈之间的间隙将润滑脂填充到滚道与滚动体的接触表面，形成稳定的油膜降低接触应力，延长轴承的实际使用寿命，

　　如果应用在粉尘、潮湿的工况场景下，还可以在轴承两侧加装密封件，阻挡外界杂质进入轴承内部，避免润滑脂被污染失效。从结构强度设计来看，内外圈的滚道深度经过优化，既保证了滚动体与滚道的接触面积足够承担额定载荷，又避免了滚道过深造成的轴承整体重量增加、材料浪费问题，保持架的兜孔间隙控制在合理范围，既能够对滚动体形成可靠的约束，又不会因为间隙过小造成滚动体运转卡滞。
