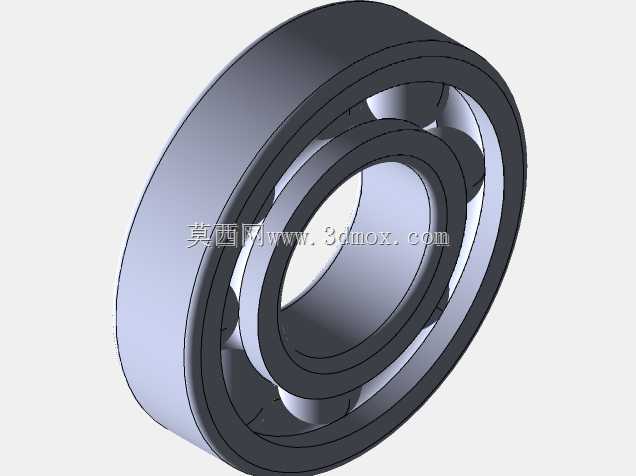

符合GOST8338-75标准的深沟球滚动轴承结构

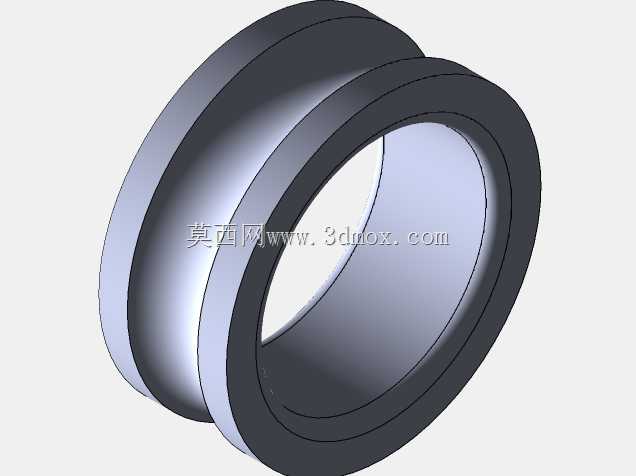

　　在各类旋转类机械装备的传动链路里，滚动轴承是承担径向载荷、约束轴系径向窜动的核心支撑部件，这款遵循GOST8338-75标准设计的轴承结构，适配独联体区域工业装备的配套替换需求，也可用于国内出口类机电产品的配套设计，覆盖农用机械、小型输送设备、普通机床进给机构、民用机电产品等多个对旋转精度要求中等、载荷工况平稳的应用场景。从实际使用场景来看，这类轴承主要安装在轴与轴承座的配合位置，内圈与旋转轴过盈配合随轴同步转动，外圈与轴承座孔过渡配合起到固定支撑作用，中间的滚动体沿内外圈的滚道做滚动摩擦，相比滑动轴承能大幅降低传动过程中的摩擦损耗，减少轴系转动时的功率损失，同时把轴系的径向跳动控制在允许范围内，保证轴上安装的齿轮、

　　带轮等传动件的啮合精度，避免因轴系窜动导致的传动件偏磨、异响甚至卡滞故障。设计过程中首先遵循对应标准的尺寸链要求，严格控制内外圈的滚道曲率半径，滚道曲率通常取滚动体直径的0.515到0.52倍，这个参数区间既可以保证滚动体与滚道的接触面积足够，降低接触应力提升承载能力，又不会因为曲率过小导致滚动体运转时的摩擦阻力增大，避免温升过高造成润滑脂失效。保持架采用浪形冲压结构，兜孔的间隙控制在滚动体直径的0.02到0.03倍，既可以均匀分隔每个滚动体，避免滚动体之间直接接触产生额外摩擦，又能给滚动体留出足够的运转间隙，保证轴承在低速到中速运转区间内的灵活性，不会出现卡滞问题。从安装边界来看，设计时充分考虑了实际装配的工艺性，内圈的倒角尺寸、

　　外圈的安装定位止推边尺寸都严格匹配标准要求，装配时可以直接采用冷压或者热装的工艺，不需要额外做适配加工，轴肩和轴承座孔的挡肩高度也做了对应匹配，避免挡肩过高接触到轴承密封圈或者保持架，也不会因为挡肩过低导致轴承定位失效，轴向窜动量超出设计允许范围。在功能特性上，这款轴承主要承受纯径向载荷，也可以在转速不高的工况下承受一定比例的轴向载荷，当设备存在轻微的轴系对中误差时，轴承自身的调心余量可以补偿小角度的安装偏差，不会出现滚动体卡滞、局部应力集中的问题，适配很多现场安装精度不高的民用机电、小型农机的使用场景。建模过程中对滚道的表面粗糙度做了对应模拟，实际加工中滚道表面需要达到Ra0.8以下的粗糙度要求，才能保证滚动体运转的平顺性，

　　降低运转噪音，延长轴承的使用寿命，内外圈的热处理硬度控制在HRC61到65之间，保证滚道接触表面有足够的耐磨性，同时芯部保持一定的韧性，承受冲击载荷时不会出现开裂问题。很多工程师在选型时容易忽略轴承的安装配合公差，针对这款轴承的应用场景，旋转的内圈与轴的配合选k6公差，固定的外圈与轴承座孔选J7公差，既可以保证内圈与轴同步转动不出现跑内圈的磨损问题，又能让外圈在轴承座孔内有微小的游动余量，补偿轴系受热膨胀产生的长度变化，避免轴承出现额外的轴向附加载荷。在润滑设计上，这款开式结构的轴承可以在装配时填充锂基润滑脂，填充量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂反而会导致运转时搅拌阻力过大，温升过高，润滑脂过早失效，日常维护时只需要按照设备的保养周期补充润滑脂即可，不需要复杂的维护操作。实际使用中如果出现轴承异响、温升过快的问题，首先要检查安装对中情况，其次检查润滑脂是否失效或者混入杂质，这类标准轴承的互换性很强，出现磨损故障时可以直接按照型号替换，不需要对安装位置做额外加工，大幅降低设备的维护成本和停机时间。
