符合GOST8338-75标准深沟球轴承结构

　　做了十来年机械结构设计，碰到需要适配俄系进口设备、或是对标注差有明确GOST标准要求的传动工位时，选对轴承型号往往能省掉后期大量的调试返工成本。这次还原的这款深沟球轴承，完全遵循GOST 8338-75的尺寸公差与结构规范，从内圈滚道曲率、滚动体排布密度到外圈安装止口的倒角参数，都和标准文本里的要求逐一对应，没有做随意的结构简化。

　　从实际应用场景来看，这类轴承覆盖的工况非常广，小到手持电动工具的输出轴支撑、小型输送线的从动辊筒，大到农用机械的传动箱、普通机床的辅助进给轴，只要是承受纯径向载荷、或是径向与少量轴向载荷联合作用的中低转速旋转工位，都能看到同规格轴承的应用。它的核心功能是在旋转轴与静止的安装基座之间形成滚动摩擦副，把轴系运转的摩擦阻力降到最低，同时约束轴的径向窜动，保证轴上安装的齿轮、带轮、联轴器等传动件始终保持准确的啮合或对中位置，避免因轴系偏移带来的传动异响、零件偏磨甚至卡滞故障。

　　设计这款轴承的三维结构时，最先要卡准的是安装边界尺寸：内圈的孔径是和轴采用过渡配合的基准，公差带要匹配常用的k6级轴公差，保证装配后内圈能和轴同步旋转，不会出现跑内圈的打滑磨损；外圈的外径是和轴承座孔配合的基准，对应H7级座孔公差，方便装配时的压入操作，同时避免外圈在座孔内出现蠕变。轴承的宽度尺寸直接决定了安装时轴肩和座孔挡肩的间距，建模时特意把内圈的定位轴肩高度、外圈的挡肩高度都控制在标准允许的范围内，既保证定位面有足够的接触面积承受轴向力，又不会因为挡肩过高碰到轴承的密封圈或是保持架，影响正常运转。

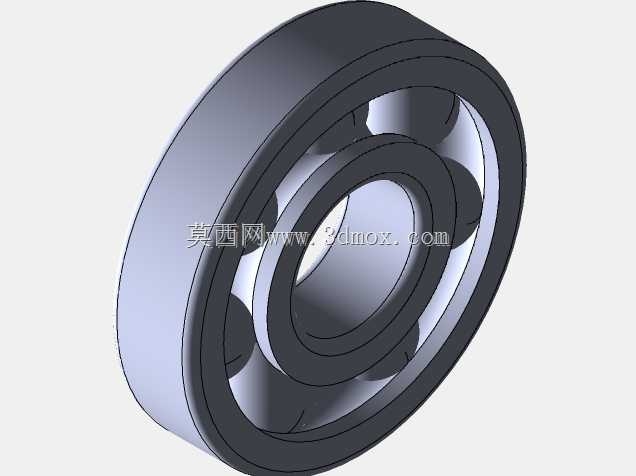

　　结构细节上，内圈和外圈的滚道都采用了圆弧截面设计，滚道的曲率半径略大于滚动体的半径，这个差值是经过反复核对标准确定的，既能让滚动体和滚道之间有足够的接触面积承载径向力，又能给滚动体的滚动留出合理的间隙，避免高速运转时出现过度发热。滚动体采用均匀排布的设计，保持架采用浪形冲压结构，兜孔的间隙控制在合理范围，既能把每个滚动体等距分隔开，避免滚动体之间直接接触摩擦，又不会因为间隙过大导致滚动体在运转时出现窜动噪音。轴承两端的倒角都做了标准规定的圆弧过渡，一方面是在压装到轴和座孔时起到导向作用，避免尖锐的边角刮伤配合面，另一方面也能减少热处理时的应力集中，提升轴承整体的抗疲劳强度。

　　在做三维建模的过程中，没有为了省事把滚动体和内外圈做成合并的整体结构，每个零件都是独立的可编辑实体，装配关系完全按照实际轴承的装配逻辑添加约束，不管是后续做装配干涉检查、还是导出工程图标注尺寸、或是做简单的运转动画模拟，都能直接调用，不需要再拆分零件。对于需要做设备虚拟装配的工程师来说，这个模型可以直接导入到对应的装配体中，核对轴肩高度、座孔深度、密封件预留空间这些安装细节，提前发现设计里的干涉问题，不用等到零件加工完装配时才发现尺寸不匹配，能有效缩短设备的研发调试周期。

　　很多刚入行的工程师选轴承时容易只看内径外径这两个核心尺寸，忽略了不同标准下轴承的倒角尺寸、保持架结构、滚道曲率这些细节，导致买回来的标准件装上去之后要么挡肩干涉、要么轴向窜动量超差，这款模型把所有标准规定的细节都做了还原，能帮选型的工程师直观核对所有安装相关的尺寸边界，减少选型失误的概率。同时对于做机械基础教学的场景来说，拆分的独立零件结构也能清晰展示深沟球轴承的内部组成，方便学习者理解滚动轴承的工作原理和各部分的功能作用。
