深沟球轴承308径向承载回转结构

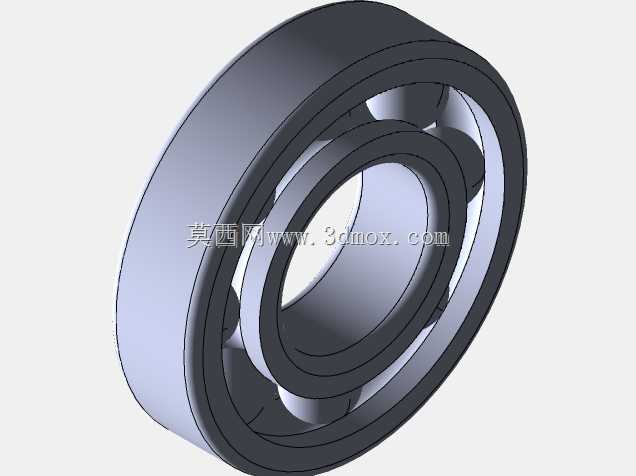

　　该套深沟球轴承三维结构对应工业现场常用的308规格向心球轴承，建模过程完整还原了轴承内外套圈、滚动体、保持架的装配配合关系，可直接用于传动系统布局校核、轴系干涉检查与设备选型阶段的空间占位验证。从实际工况来看，这类轴承广泛布置在中小型减速机输入输出轴端、农用机械传动轴支承位、普通输送机辊筒两端、机床辅助传动箱以及轻工设备的回转节点上，主要承担轴系运转过程中的径向载荷，同时也可承受一定比例的双向轴向载荷，适配中低速、中等载荷的连续回转场景。

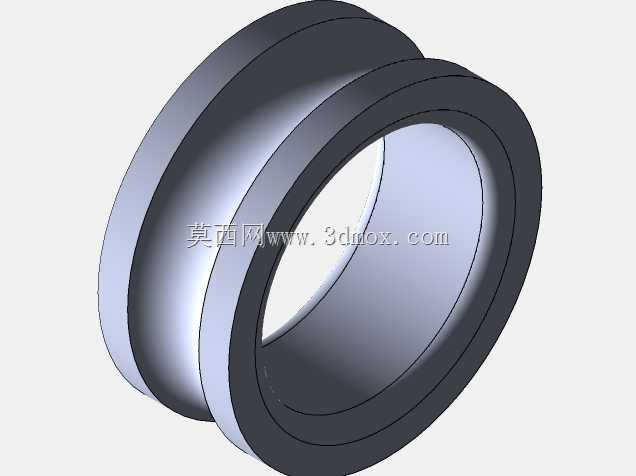

　　建模时首先依据GOST 8338-75对应的轴承尺寸边界确定核心参数：轴承公称内径适配40mm直径的转轴，外径达到90mm，套圈整体宽度为23mm，安装时轴颈与内圈采用过盈配合，轴承座孔与外圈采用过渡或小间隙配合，轴肩与座孔台肩的高度需低于套圈挡边高度，保证拆卸时拉马爪可以直接卡在套圈端面，不会出现顶持滚动体造成滚道压伤的问题。结构设计上，内外套圈的滚道采用圆弧深沟成型，沟道曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积分散接触应力，又预留了合理的游隙空间，补偿轴系受热后的热伸长量，避免运转过程中出现卡滞。

　　滚动体选用单列钢制滚珠，沿圆周方向均匀排布，保持架采用浪形冲压结构将相邻钢球分隔开，避免滚动体之间直接接触产生摩擦磨损与附加噪声，同时引导钢球在滚道内正常公转，防止滚珠在非承载区出现歪斜卡滞。三维建模过程中对各零件的装配关系做了完整约束：内圈与轴段同轴、外圈与座孔同轴，钢球同时与内外滚道相切，保持架兜孔与钢球预留合理间隙，装配后可直观模拟轴承的回转自由度，不存在多余约束或结构干涉。

　　在设备布局阶段调用该模型时，可直接将内圈绑定到转轴轴颈位置，外圈嵌入轴承座安装腔，快速核对轴承两侧的密封件、端盖、锁紧螺母的安装空间：端盖压紧面需贴合外圈端面，锁紧螺母锁紧内圈时预留的防松垫圈空间不能与周边箱体筋板发生碰撞，轴承外侧如果配置接触式密封圈，还要额外核对密封唇与内圈密封槽的配合位置，避免润滑脂泄漏同时阻挡外界粉尘、切削液进入滚道。针对不同工况的选型适配，该结构也可直观展示开式与闭式轴承的外形差异：开式轴承适用于油润滑、定期维护的传动箱内部，两侧带防尘盖或密封圈的版本则可用于无额外润滑条件的户外辊筒、农机转轴位置，出厂时预填润滑脂可实现长期免维护。

　　从受力特性来看，深沟球轴承的滚道结构决定了其径向承载能力强，同时当轴系出现少量轴向窜动时，钢球与沟道的侧面接触可承受双向轴向力，不需要额外搭配推力轴承即可简化轴系结构，降低整体装配成本。建模时还原的套圈倒角、滚道边缘圆角细节，也可用于工艺校核：套圈两端的倒角既方便压装时对准轴与座孔，也可避免装配时尖角刮伤配合面，滚道处的圆角过渡可降低热处理与承载过程中的应力集中，减少套圈开裂失效风险。在做整机三维装配时，该轴承模型可直接参与运动仿真，验证轴系运转时轴承的占位是否与周边管线、紧固件冲突，也可作为二维工程图导出的基础，快速生成轴承装配剖视图，标注配合公差与安装尺寸，为加工与装配环节提供准确的结构参考。
