深沟球轴承307径向支撑回转结构

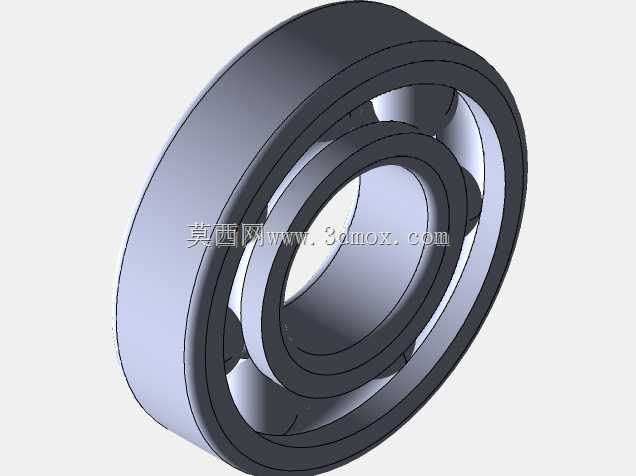

　　深沟球轴承307属于中等载荷径向支撑类回转元件，在常规工业传动布局中，主要承担旋转轴系的径向载荷，同时可承受一定比例的双向轴向载荷，常见布置在中小型减速器输入输出轴端、农用机械传动轴支撑位、输送设备辊筒两端、普通机床辅助传动轴以及各类通用机电设备的旋转支点处。这类轴承的结构逻辑非常清晰，由外圈、内圈、一组钢制滚动球体与保持架共同组成，滚道截面与滚动体球面形成连续弧面接触，运转过程中滚动体沿内外圈滚道循环滚动，将轴与基座之间的滑动摩擦转化为滚动摩擦，大幅降低回转阻力与接触面磨损速率。

　　从现场装配视角看，307系列轴承的内圈与转轴采用过盈或过渡配合，外圈则嵌入轴承座孔内形成定位，轴肩与座孔台阶分别约束内外圈的轴向位置，避免轴系运转时出现窜动。建模时需要优先还原滚道的圆弧曲率、滚动体直径与数量、保持架兜孔的包容形态，以及内外圈端面的倒角边界；这些细节并非单纯外观表达，而是直接关系到装配干涉检查、轴肩高度校核和密封空间预留。实际选型中，若轴端存在皮带轮张紧力或齿轮啮合力，轴承所受径向力方向会随载荷作用点变化，深沟球结构的连续滚道能够在不同受力角度下保持稳定接触，这也是它在通用机械中覆盖面极广的原因。

　　该轴承的安装边界集中在内外径、宽度以及倒角尺寸上。内孔需与轴颈匹配，外径与座孔形成同轴约束，端面宽度决定轴承座内腔的轴向占位；倒角则用于压装时引导套圈进入配合面，避免锐边划伤轴颈或座孔。三维结构中，滚动体被保持架均匀分隔，相邻球体之间保持固定节距，运转时不会相互接触摩擦；保持架兜孔留有适当间隙，使滚动体在承载和热膨胀状态下仍能灵活自转。对于需要高速运转的场合，这一间隙和滚道表面质量会直接影响温升、噪声与疲劳寿命，因此模型在表达滚道与球体接触关系时，应保证同心度和节圆位置准确。

　　在设备维护层面，这类轴承通常采用脂润滑，装配时在滚道与保持架空间内填充适量润滑脂，依靠轴承端盖或密封结构防止润滑剂外泄并阻挡粉尘进入。若应用于收割机、输送机等多尘工况，往往会在轴承外侧附加密封件或挡圈；若用于减速器内部，则可借助箱内润滑油飞溅润滑。结构设计时还要考虑装拆路径：内圈随轴转动、外圈压入座孔的布置方式，决定了拆卸时拉马应作用在内圈端面，避免通过滚动体传递外力造成滚道压伤。

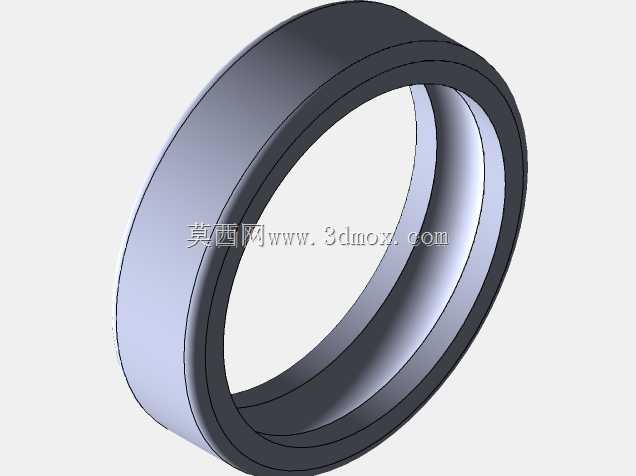

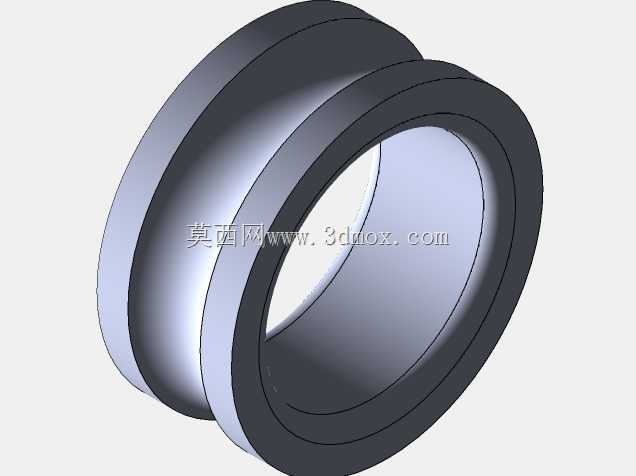

　　从建模流程看，先依据轴承公称尺寸建立内外圈回转体，再按节圆直径阵列滚动体，随后构建保持架的环形基体与兜孔结构。滚道并非简单直角槽，而是与球径匹配的弧形轨道，曲率中心略偏离接触点，以保证点接触向小面积面接触过渡，降低接触应力。套圈壁厚需要兼顾刚性与安装空间，过薄会导致承载后变形，过厚则增加成本和占用尺寸。端面、倒角、圆角和保持架间隙共同构成完整的安装与运动边界，在总装模型中可用于检查轴肩是否过高、端盖是否压持外圈、润滑空间是否充足。

　　实际工程里，307轴承往往不是孤立零件，而是轴系组件的核心支撑。它与轴、轴承座、挡圈、端盖、密封件配合后，才能确定轴的回转中心；若同轴度偏差过大，会使滚动体受力不均，局部滚道早期剥落。因此在三维装配阶段，应重点检查轴承中心线与轴颈、座孔的重合关系，以及轴承端面与定位台阶的贴合状态。通过完整还原该轴承结构，设计人员能够在图纸投产前完成干涉校验、支撑跨距评估和维护空间确认，减少样机装配阶段的返工。
