在中小型通用机械的回转支承设计环节,深沟球轴承是应用覆盖范围极广的基础支承元件,这款对应GOST 8338-75标准的407规格轴承,主要承担旋转轴系的径向载荷承载,同时可兼顾一定比例的双向轴向载荷,在各类减速传动单元、轻工输送设备、小型电机输出端、农用机具传动箱、家用机电产品的回转部位都能适配。从实际装机的工况来看,这类轴承的核心作用是为转轴提供低摩擦的回转约束,把轴运转过程中产生的径向跳动、轴向窜动控制在设计允许的公差范围内,避免轴系直接和机架孔位发生刚性摩擦,大幅降低运动副的磨损速率,延长整套传动机构的服役周期。
做三维结构设计时,首先要把轴承的各部分配合边界梳理清楚:轴承整体为同轴环形结构,最外侧是经精加工的圆柱形外圈,外圈外圆是和设备轴承座孔形成过渡配合的安装面,装配时通常采用基轴制配合,座孔的公差带根据载荷特性选择,承受循环冲击载荷的场景会选稍紧的配合,需要频繁拆装维护的工位则适当放宽配合间隙。内圈的内孔是和转轴轴颈配合的工作面,和轴颈采用基孔制配合,旋转内圈承受载荷的常规工况下,轴颈公差常选k6、m6区间,防止内圈和轴之间出现相对打滑跑圈的问题。

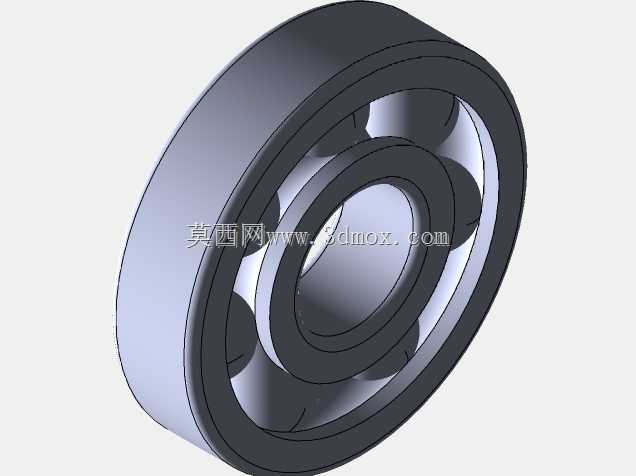

轴承的内部结构排布逻辑非常清晰:内圈的外圆柱面上加工有连续的弧形滚道,外圈的内圆柱面对应位置加工出同曲率的弧形滚道,两组滚道之间填充若干个经过精磨的钢制滚动球体,滚动体沿圆周方向均匀排布,由冲压成型的浪形保持架把相邻钢球分隔开,避免钢球在运转过程中互相接触摩擦,同时引导钢球在滚道内顺畅滚动,把滑动摩擦转化为滚动摩擦,大幅降低运转阻力。从三维模型的剖切视角可以看到,保持架的兜孔刚好包裹住钢球的赤道位置,既不会限制钢球的自由自转,又能在轴承吊运、装配过程中避免钢球从滚道之间脱落。
选型校核阶段,工程师首先要确认安装边界的尺寸链:轴承的公称内径对应适配轴颈的直径,公称外径对应轴承座的安装孔直径,轴承的整体宽度(厚度)决定了座孔的轴向预留空间,同时要核算轴肩和孔肩的定位高度——内圈的定位轴肩高度不能超过内圈的倒角尺寸,否则装配时轴肩会顶到保持架,干涉轴承内部运转;外圈的孔肩高度同样要留出拆卸工具的钩头操作空间,方便后期维护时用拉马把轴承从座孔中取出。轴承两端的倒角做了圆弧过渡处理,既可以去除热处理后的锐边应力集中,也能在压装装配时起到导向作用,让轴承顺利推入轴颈和座孔,避免装配过程中刮伤配合表面。
实际工况适配方面,这类深沟球轴承的摩擦系数极低,极限转速表现优异,既可以在高速电机轴系上长期运转,也能在中低速的重载传动工位承载径向力;当轴系存在少量的安装对中误差时,深沟滚道的结构可以容忍微小的角向偏差,不会出现滚动体卡滞的问题。密封结构的选配可以根据使用场景调整,开式结构适合油浴润滑的封闭齿轮箱,内置防尘盖的款式适合多粉尘的输送设备工位,带接触式密封圈的款式则可以用在农机、工程机械这类存在泥水飞溅的场景,防止润滑脂泄漏同时阻挡外界杂质进入滚道。
建模过程中需要严格还原各部分的几何细节:滚道的曲率半径通常略大于钢球的半径,保证钢球和滚道之间是点接触受力,接触应力分布合理;保持架的浪形冲压厚度、兜孔的间隙、钢球的球径分组公差都要和标准参数对应,装配体里要验证钢球在滚道内的运动自由度,不能出现几何干涉,同时模拟轴承内圈相对外圈转动时,所有滚动体都能沿圆周方向顺畅公转加自转,完整还原真实轴承的运动特性,为后续的轴系装配模拟、干涉检查、工程出图提供准确的三维依据。
- 全部评论(0)
- 模板大小: 654.65 KB
- 售价:5金币
- 下载次数: 6
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
