GOST8338标准深沟球轴承107

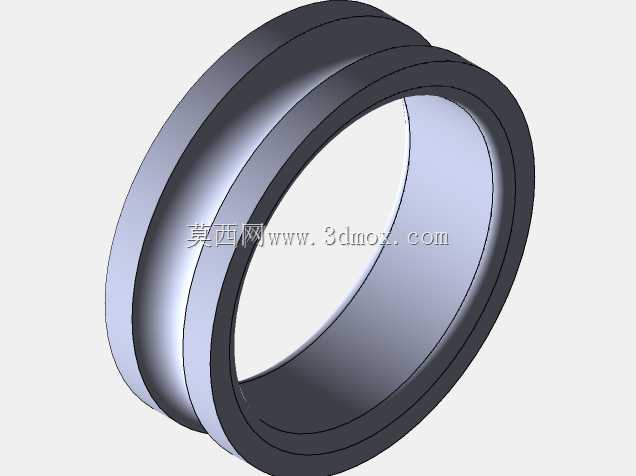

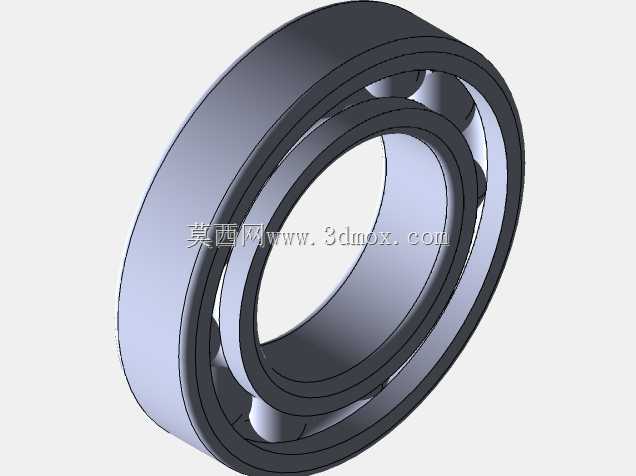

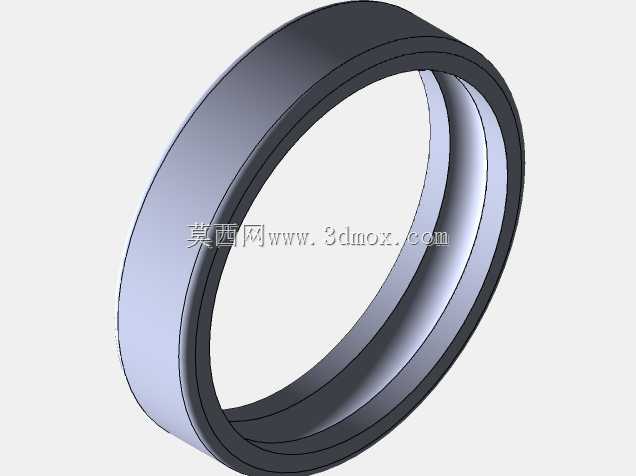

　　这款轴承的结构完全遵循GOST 8338-75的规范搭建，建模时先从内外圈的滚道曲率入手，内圈滚道与外圈滚道的圆弧半径按照标准里的球径匹配比例设定，既保证滚动体和滚道的接触面积能均匀分散径向载荷，也预留了滚动体运转时的合理游隙，不会出现卡滞或者旷量过大的问题。保持架采用兜孔式结构，每个兜孔对应一颗钢制滚动体，兜孔内壁和钢球之间留出均匀的间隙，既可以把所有滚动体等距分隔开，避免钢球之间直接摩擦碰撞，也能引导滚动体在滚道内顺畅公转，在轴承空载或者轻载工况下，保持架还能带动滚动体跟随轴的转动同步运动，防止钢球在滚道内打滑蹭伤滚道表面。

　　从实际设备的使用场景来看，这类单列深沟球轴承是中小载荷传动部位最常用的支撑元件，在普通中小型输送机的从动辊筒两端，它承担辊筒和输送物料的全部径向重量，辊筒转动时内圈随轴同步旋转，外圈固定在辊筒端座的安装孔内，滚动体在滚道之间滚动把滑动摩擦转化为极低的滚动摩擦，大幅降低辊筒运转的阻力；在小型农用机械的变速箱输入轴支撑位，它除了承受齿轮啮合产生的径向力，也能承受少量双向的轴向窜动力，适配齿轮传动时轴系轻微的轴向浮动余量；在普通中小型离心泵的泵轴支撑端，它可以稳定泵轴的回转中心，避免叶轮运转时出现径向跳动，保证叶轮和泵壳之间的密封间隙始终均匀，减少泵体的内泄漏。

　　安装边界的设计上，轴承的外圈外径采用标准公差配合，和设备轴承座的孔位形成过渡配合，装配时可以采用压装或者温差加热的方式装入座孔，不会出现外圈随轴转动跑外圈的问题；内圈的内径和转轴的轴颈采用基孔制过渡配合，轴颈加工到对应公差范围后，内圈可以随轴同步回转，不会出现内圈和轴之间打滑磨伤轴面的情况。轴承的两端端面都预留了标准的密封件安装位，如果使用在多粉尘、多水汽的工况，可以在两端加装接触式橡胶密封圈或者防尘盖，把外部的粉尘、泥水阻挡在轴承腔体外部，同时腔体内部预填的润滑脂也不会轻易泄漏，能大幅延长补脂维护的周期。

　　建模过程中所有结构细节都做了还原：内外圈的倒角按照标准要求做了圆弧过渡，避免装配时锋利的边缘刮伤安装面或者划伤操作人员；滚道的表面在模型里预留了磨削加工的余量示意，实际生产中滚道面会经过高频淬火后精磨，表面硬度达到HRC61-65，足够承受滚动体长期反复的接触应力，不会过早出现滚道点蚀、剥落的失效问题；滚动体采用标准高精度钢球，球径的分组公差控制在极小范围内，保证每一颗钢球承受的载荷均匀，不会出现个别钢球过载提前碎裂的情况。保持架的厚度和兜孔的壁厚也按照标准参数设定，既保证保持架有足够的结构强度，在高速回转时不会因为离心力发生变形，也尽可能缩小了保持架占用的内部空间，让轴承可以在有限的外形尺寸下布置更多数量的滚动体，提升整体的额定动载荷。

　　在轴系设计选型阶段，这款轴承的三维模型可以直接导入装配体中做干涉检查，提前核对轴承外圈和轴承座孔的台阶限位尺寸、内圈和轴肩的贴合高度，轴肩的高度不能超过轴承内圈的倒角高度，否则装配时轴肩会顶到轴承的倒角面，导致轴承无法贴紧定位面；轴承座孔的内部台阶高度也不能超过外圈的倒角尺寸，保证外圈端面可以完全贴合限位台阶。同时在做轴系的动力学仿真时，可以直接赋予模型对应轴承的刚度、阻尼参数，模拟轴系在额定转速、额定载荷下的挠曲变形和临界转速，提前规避轴系运转时出现共振的风险。这类轴承的结构简单、使用维护方便，不需要复杂的润滑管路，大部分工况下填充一次锂基润滑脂就可以运行数千小时，广泛适配各类通用机械设备的回转支撑需求。
