深沟球轴承406结构三维数模

　　在常规旋转支承的选型与结构校核工作里，单列深沟球轴承是覆盖工况最广的一类基础件，本次完成的406规格轴承数模，围绕径向承载为主、兼顾少量双向轴向载荷的使用需求搭建，整套几何关系完全贴合GOST 8338-75对应的尺寸规范，可直接用于传动总成的装配干涉检查、支承跨距校核与运动仿真环节。

　　从实际装机场景来看，这类轴承大量出现在中小功率减速器输入输出轴、农用机械托辊、普通离心泵转子、轻工输送线辊筒以及小型电机端盖支承位置：这类工况的共性特点是轴系转速中等、径向载荷占比高，同时轴系受热伸长量有限，不需要额外配置复杂的调心或推力结构，深沟球轴承自身的集成度优势就能完全发挥——套圈、滚动体、保持架在出厂时已完成预装配，整机厂只需完成轴颈与轴承座孔的配合压装，不需要单独分装滚动组件，装配工序非常简洁。

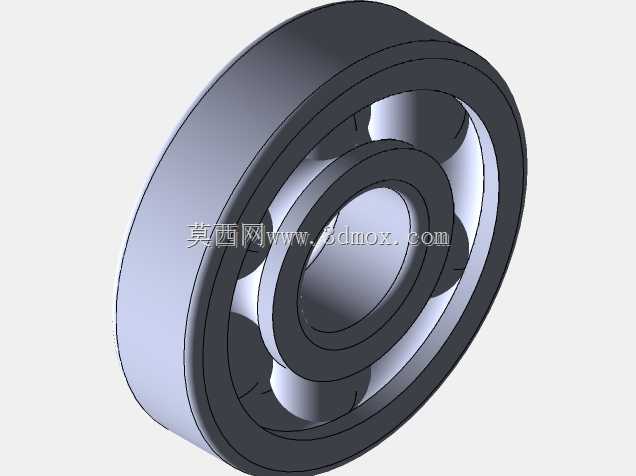

　　数模搭建阶段首先锁定的是安装边界尺寸：轴承内径与轴的配合段按照基孔制过渡配合逻辑预留公差带，外径与箱体轴承孔采用基轴制配合，宽度方向的尺寸同时要匹配轴肩与孔用挡圈的定位高度，建模时特意把内圈轴肩倒角、外圈座孔倒角的数值做了还原，避免后续装配仿真时出现轴肩与轴承端面干涉、挡圈无法卡入卡槽的低级问题。滚动体采用球形钢制元件，沿圆周均匀分布在内外圈的滚道之间，滚道截面为与钢球曲率匹配的圆弧槽，槽底的曲率半径略大于钢球半径，既保证钢球与滚道的接触应力分布在合理区间，也能在轴系出现小幅偏斜时提供微量的自适应余量，不会出现滚动体卡滞。

　　保持架采用浪形冲压钢结构，数模中还原了两片半保持架扣合后兜住钢球的形态，兜孔与钢球之间预留均匀间隙，保证轴承运转时钢球可以在兜孔内自由自转，同时保持架自身不会与内外圈滚道、密封件发生摩擦。整套模型没有额外加装双面密封或防尘盖，对应开式轴承的使用场景，这类结构通常用在变速箱、减速器这类内部已有润滑油浴的总成里，不需要轴承自身自带润滑脂封存，运维时可以随总成润滑油定期更换完成滚动体的润滑补给。

　　设计思路上没有做多余的异形结构，所有轮廓都遵循通用轴承的互换性要求：如果设备运维阶段需要替换同规格轴承，不需要修改周边轴系、箱体的任何尺寸，直接采购对应标准件即可完成更换，这也是通用深沟球轴承在通用机械领域占比极高的核心原因。从承载特性来看，该规格轴承的径向游隙按照普通组级别搭建，常温装机后内圈随轴转动、外圈固定在箱体孔内的常规安装形式下，运转温升带来的内圈热膨胀会小幅抵消初始游隙，最终工作游隙保持在合理范围，既不会因为游隙过大出现轴系径向跳动超差，也不会因为游隙完全消失导致滚动体受压卡滞、温升异常升高。

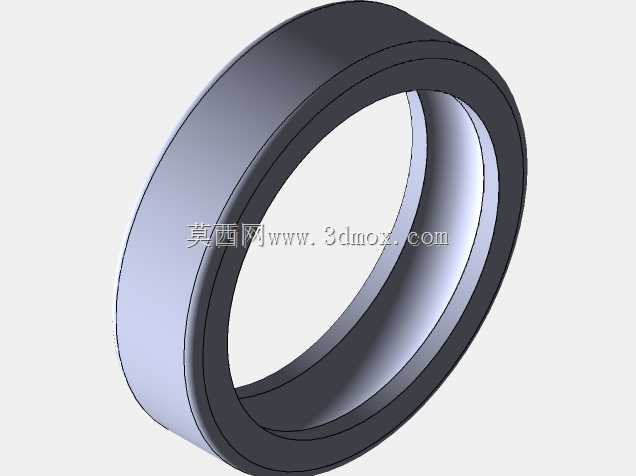

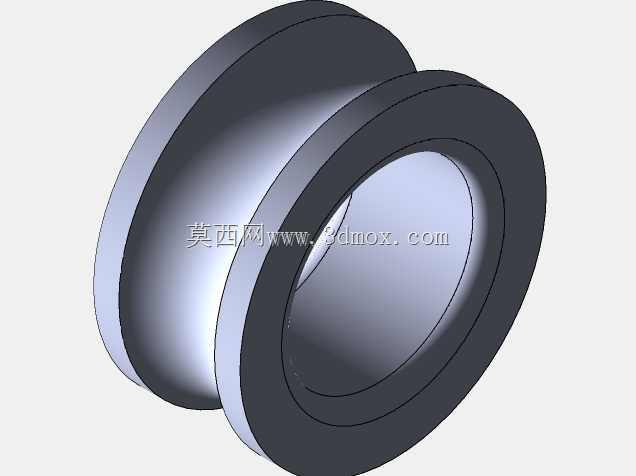

　　在整机结构设计阶段调用这个数模时，可以直接把轴承作为标准件装入轴系装配体，快速核对轴承两侧的密封件间距、端盖压紧量、锁紧螺母的安装空间：比如端盖与轴承外圈端面的接触压合量通常控制在零点几毫米，既不能压得过死导致外圈无法微量浮动补偿热胀，也不能间隙过大出现外圈在孔内随轴转动跑圈。数模中套圈的倒角、圆角细节也同步还原，在做有限元网格划分时，可以直接在滚道与钢球接触位置设置接触对，模拟额定径向载荷下的接触应力分布，校核轴承的额定寿命是否满足整机设计时长要求。对于做设备拆装教学、装配工艺演示的场景，这个数模还可以拆分出内圈、外圈、钢球、保持架四个独立零件，清晰展示深沟球轴承的内部装配逻辑，帮助新人理解滚动支承的工作原理，避免在实际装机时出现反装轴承、遗漏定位挡圈这类工艺错误。
