深沟球轴承206径向支撑回转结构

　　深沟球轴承是旋转机械里最常见的一类径向支撑元件，206规格对应中等载荷区间的常用尺寸段，在电机端盖、减速机输入输出轴、输送机辊筒、小型泵轴、风机叶轮轴以及普通工装夹具的回转轴系中都能见到同类结构。这类轴承的核心作用，是把轴工作时产生的径向载荷平稳传递到轴承座或箱体孔内，同时约束轴的径向跳动，让轴在设定回转中心上持续运转；在沟道几何参数允许的范围内，它也可以承受一定比例的双向轴向载荷，适合轴系存在轻微热伸长或装配对中误差的场合。

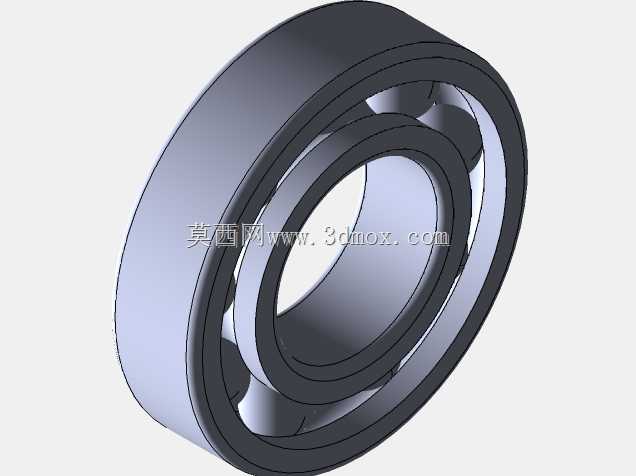

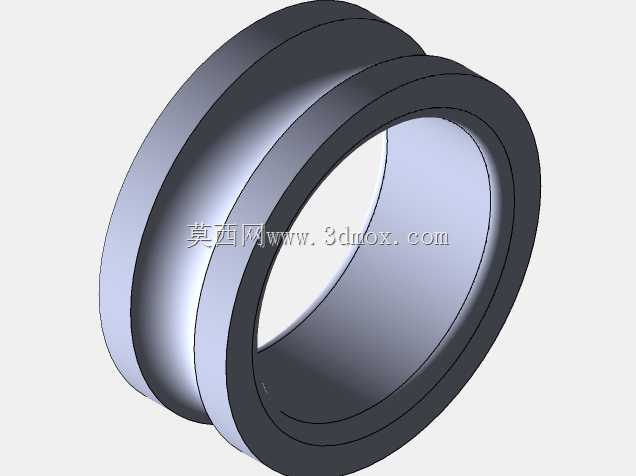

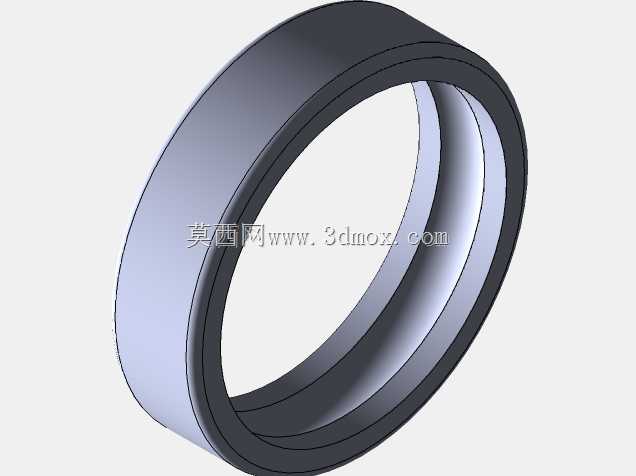

　　从结构拆解来看，该模型完整呈现了外圈、内圈、滚动钢球以及保持架的配合关系。外圈外圆为与座孔配合的安装基准，通常在箱体孔中采用过渡或小间隙配合，依靠端盖、孔用挡圈或者台肩实现轴向定位；内圈内孔与转轴轴颈配合，多数传动轴会选用过盈或过渡配合，避免内圈随轴转动时发生蠕变磨损。内外圈滚道采用圆弧深沟截面，沟道曲率略大于钢球半径，使钢球在承受径向力时形成多点赫兹接触，接触应力分布更均匀，也能在少量轴向力作用下保持钢球与滚道的贴合。保持架将一组钢球沿周向均匀分隔，防止相邻钢球直接接触摩擦，同时引导钢球在承载区与非承载区之间顺畅循环，降低运转发热与磨损。

　　建模时需要重点处理几处工程边界。其一是滚道与钢球的相切约束，钢球直径、节圆直径、内外沟道曲率半径共同决定接触角与游隙，模型中滚动体应均匀分布在保持架兜孔内，周向间距一致，不能出现钢球与沟道穿透或明显脱离的情况。其二是安装倒角与圆角，内圈端面孔口、外圈端面外圆处均需设置引导倒角，便于轴颈压入和座孔装配；滚道与挡边之间的过渡圆角要控制在较小范围内，既避免热处理应力集中，又不干涉钢球运转轨迹。其三是轴向定位尺寸，内圈端面高出轴肩、外圈端面与座孔台肩的贴合关系要在装配体中明确，轴肩圆角半径必须小于轴承内圈倒角，否则会出现轴承顶不到位的常见装配问题。

　　实际选型与校核中，206这一尺寸段的轴承常用于转速中等、载荷平稳的轴系。工程师在布置轴系时，会先根据轴径确定内孔尺寸，再结合径向力大小、转速、预期寿命计算额定动载荷与当量动载荷，随后校核极限转速和润滑条件。脂润滑结构需要在轴承腔内保留适量润滑脂，两侧常配合密封圈或防尘盖，防止粉尘进入和脂液泄漏；油润滑则更多用于高速或高温工况，通过油路循环带走热量。模型在装配层面还应体现与周边零件的关系：内圈随轴旋转，外圈固定于箱体；当轴受热伸长时，典型布置会将一端轴承设计为固定端，承受双向轴向定位，另一端作为游动端，允许外圈在座孔内有微量轴向滑动，从而补偿热变形，避免轴系因附加轴向力而过早失效。

　　从外形尺寸与安装边界看，这类轴承属于标准化程度很高的通用零件，外径、宽度、内孔以及倒角尺寸均围绕互换性设计，三维建模时应保证外圆、内孔、端面三者的同轴度和垂直度关系，便于在工程图中直接生成尺寸链。滚道表面、钢球表面属于高硬度磨削加工面，材料常采用高碳铬轴承钢，经淬火回火后获得高接触疲劳强度；保持架则多采用冲压钢板或工程高分子材料，兼顾韧性与摩擦相容性。将这些结构细节在三维模型中准确表达，不仅能用于机构运动干涉检查，也能在轴系装配、轴承座设计、维护拆装培训中直接作为数字化样件使用。
