深沟球轴承306三维结构设计

　　深沟球轴承是旋转机械中使用频率最高的一类支承元件，306型号对应中等载荷、中等转速工况下的常规支承需求，其结构遵循GOST 8338-75标准的尺寸与公差规范，在各类通用传动设备、小型电机、输送辊道、轻工机械、通讯配套工装的旋转轴系中承担径向承载，同时可承受一定比例的双向轴向载荷。

　　从实际装机场景来看，这类轴承最常出现在轴系的两支承点位：轴端通过轴肩定位内圈，轴承座孔通过孔用挡肩或者端盖压紧外圈，工作时内圈随转轴同步旋转，外圈固定在机座孔内保持静止，滚动体在内外圈的滚道之间做公转加自转的复合运动，保持架将每一颗钢球均匀分隔，避免滚动体之间直接接触摩擦，把轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低轴系转动的阻力矩与磨损速率。

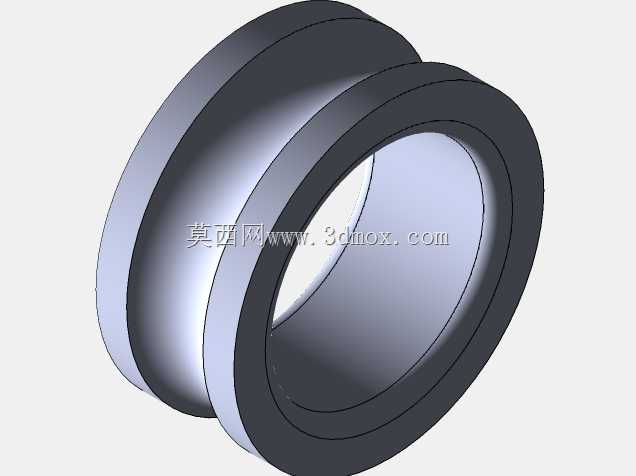

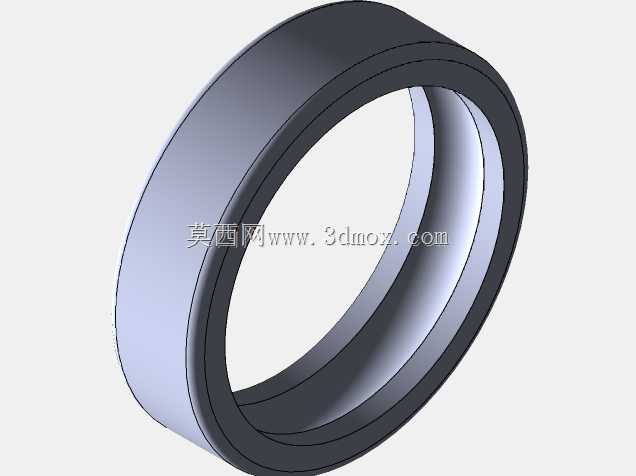

　　建模过程中首先要对齐标准规定的安装边界：306轴承的内径、外径、宽度三个核心尺寸需要严格匹配标准数值，内圈内径与转轴的配合通常选基孔制过渡配合，保证内圈和轴之间不发生相对打滑跑圈；外圈外径和轴承座孔的配合多采用基轴制间隙或者过渡配合，方便装配时压入，同时预留运转温升后的热膨胀余量。建模时需要分别拆分出内圈、外圈、滚动钢球、冲压保持架四个独立零件再完成装配：内外圈的滚道截面为圆弧沟槽，沟道的曲率半径略大于钢球半径，保证钢球和滚道之间是赫兹线接触适配的点接触形态，沟道的侧边留有密封或者防尘盖的安装槽位，开式版本不需要附加密封件，可直接适配油脂润滑的低速工况，也可以在后期加装防尘盖形成闭式轴承，阻挡粉尘进入滚道内部。

　　设计选型时首先要核算轴系的径向载荷大小：深沟球轴承的径向承载能力随钢球数量、钢球直径增大而提升，306规格的钢球排布数量经过标准优化，在径向空间受限的座孔内可以容纳足够的滚动体，同时兼顾轴向承载能力——当轴系存在不对中、皮带张紧带来的侧向力，或者轴受热伸长产生的轴向窜动时，深沟球轴承可以承受不超过额定径向载荷一定比例的轴向力，不需要额外加装推力支承，简化整个轴系的结构。

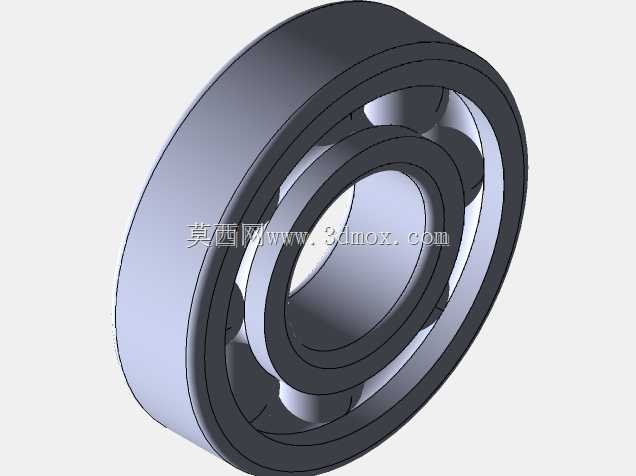

　　装配建模的约束逻辑也完全贴合实际装机顺序：先将内圈、外圈同轴放置，把所有钢球依次填入内外圈滚道之间的空隙，填入时可以先将内圈向外圈一侧偏心偏移，腾出更大的间隙装入全部钢球，再将内圈推回同轴位置，把钢球沿圆周均匀排布，最后装配两半式冲压保持架，将每颗钢球卡入保持架的兜孔内，兜孔和钢球之间留有微小间隙，保证钢球转动时不会和保持架发生卡滞。完成装配后需要验证运转干涉：拖动内圈相对外圈做旋转动作，检查所有钢球在滚道内的运动路径没有和保持架、内外圈发生硬干涉，保持架的兜孔边缘和钢球之间的间隙均匀，不会出现局部摩擦过大的问题。

　　在设备维护层面，这类开式深沟球轴承装机时需要在滚道空隙内填充约三分之一到二分之一空腔容积的锂基润滑脂，高速工况下填充量要适当降低，避免润滑脂搅拌产生过多热量；低速重载工况可以适当提高填充量，延长补脂周期。轴承的轴向定位需要可靠：内圈一侧靠轴肩定位，另一侧可以用轴用弹性挡圈或者圆螺母锁紧；外圈一侧靠轴承座孔的挡肩定位，另一侧用轴承端盖压紧，端盖和外圈端面之间可以预留微小的轴向间隙，补偿轴工作时的热伸长量，避免轴承出现额外的轴向预紧过载。

　　这类轴承的失效形式通常包含滚道接触疲劳剥落、润滑不足导致的磨粒磨损、装配不对中带来的保持架断裂、配合过松导致的内外圈跑圈，在三维结构设计阶段就把安装定位的轴肩高度、座孔挡肩高度按照标准要求设置——轴肩高度不能超过内圈的厚度，方便后续拆卸时用拉马勾住内圈端面拔出轴承；座孔挡肩高度不能超过外圈的厚度，留出拆卸工具的操作空间，这些细节在建模时提前落实，就能避免后期装机、维护环节出现装配干涉或者无法拆卸的问题。
