在常规中小型旋转设备的轴系布局里,这类深沟球轴承往往是最先被选型锁定的支撑元件,它不需要复杂的配套安装座,也不需要额外配置复杂的润滑管路,就能在传动轴和机座之间建立稳定的滚动摩擦副。从现场装配的视角看,轴承405的核心作用是把转轴工作时产生的径向载荷直接传递到箱体轴承孔壁,同时也能承受一定比例的双向轴向窜动力,很多农用机械、小型输送辊道、普通电机输出端、家用机电设备的旋转部位,都会选用同规格的深沟球轴承作为主力支撑件。
做三维结构设计时,首先要把轴承的几个核心边界捋清楚:外圈是和机座轴承孔形成过渡配合的圆柱面,设计时外圈外径公差要按照基轴制配合逻辑选取,常规轻载场景选H7配合即可,重载有冲击的工况可以适当收紧到K7甚至M7,避免外圈在轴承孔内出现随轴转动的跑圈问题;内圈则是和转轴轴颈形成过盈或者过渡配合,常规轴颈公差选k6,装拆频繁的检修场景可以放宽到h6,既保证内圈和轴同步回转,也方便后期用拉马拆卸维护。

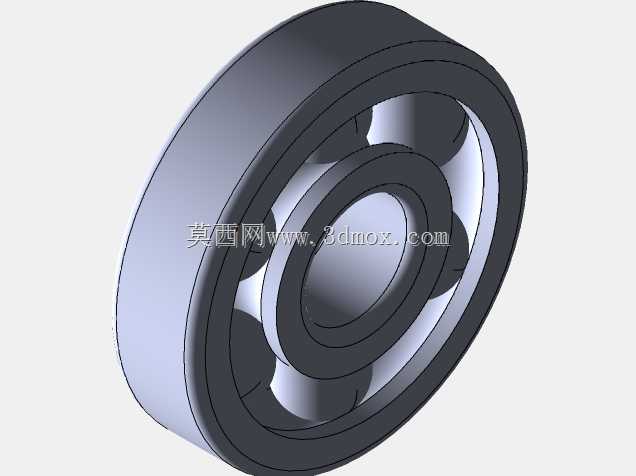

这个模型完整还原了深沟球轴承的全部组成结构:外侧的环形外圈、内侧和轴贴合的内圈、中间沿圆周均匀排布的钢制滚动体,还有分隔滚动体避免互相摩擦碰撞的保持架。建模的时候没有把滚动体和内外滚道做成布尔合并的实体,而是按照实际装配关系保留了各个零件的独立结构,滚道的圆弧曲率是按照滚动体直径的对应比例做的相切约束,滚动体球面和内外滚道的接触位置留好了符合工程实际的微小游隙,不会出现三维软件里运动仿真时零件互相干涉穿模的问题。保持架的兜孔结构也做了还原,每个兜孔刚好容纳一颗钢球,相邻钢球之间被保持架隔开,工作时所有滚动体沿滚道圆周均匀分布,不会挤在一起造成局部磨损加剧。
从安装边界来说,这类轴承属于标准件,轴向厚度、内孔直径、外圈外径都有统一的尺寸规范,设计轴系的时候不需要单独为它定制特殊结构,只要在轴上加工出对应直径的轴颈,在箱体上镗出对应尺寸的轴承孔,再在轴端加工出挡圈槽或者设计轴承端盖,就能完成轴承的轴向定位。实际装配的时候,内圈的轴向定位一般靠轴肩顶住内圈端面,轴肩的高度不能超过内圈的厚度,不然拆卸的时候拉马的爪钩没法勾住内圈端面;外圈的轴向定位靠轴承端盖或者孔用挡圈压住外圈端面,端盖和外圈端面之间可以留极微小的间隙,用来补偿轴工作时受热伸长的余量,避免轴承被轴向顶死出现滚动体卡滞。
工况适配方面,这类深沟球轴承的适用转速范围很宽,从每分钟几十转的低速输送辊,到每分钟上千转的普通电机轴都能适配,正常工作时在滚道和滚动体之间填充锂基润滑脂,两侧如果自带防尘盖结构,还可以阻挡外界的粉尘、碎屑进入滚道内部,延长轴承的服役寿命。在通讯类小型工装、轻工自动化设备的回转工位里,这类轴承经常用来支撑从动滚轮、导向辊轴,它的径向间隙小,回转时的同轴度精度足够,不会出现转轴运转时径向跳动过大的问题。建模过程中所有圆角、倒角都按照实际轴承的工艺结构做了处理,内外圈的端面倒角是为了装配时方便导入轴颈和轴承孔,滚道和端面之间的过渡圆角避免了热处理时的应力集中,整个模型的结构完全符合实际轴承的加工和装配逻辑,可以直接用来做轴系装配的干涉检查、运动仿真模拟,也能作为设备选型时的占位参考件,导入装配体后直接匹配对应的安装尺寸,不需要再反复核对标准件的外形边界。
