深沟球轴承305径向支撑回转结构

　　该深沟球轴承结构在常规工业设备里承担旋转轴的径向定位与载荷传递，常见于中小型电机输出端、输送机托辊、机床辅助传动轴、农用机械轮系以及通用减速装置的高速级支撑位置。实际装机时，轴承内圈随转轴同步回转，外圈嵌入轴承座孔保持固定，滚动体在内外圈滚道之间做纯滚动，把轴系运转过程中的径向载荷平稳传递到机座，同时可承受一定比例的双向轴向载荷，适配多数轴系存在轻微窜动的工况。

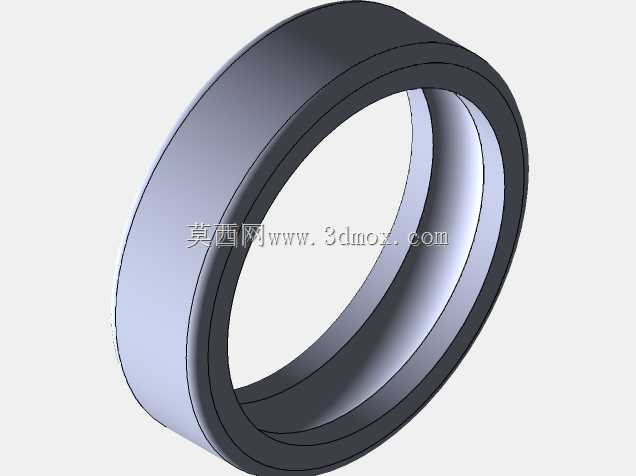

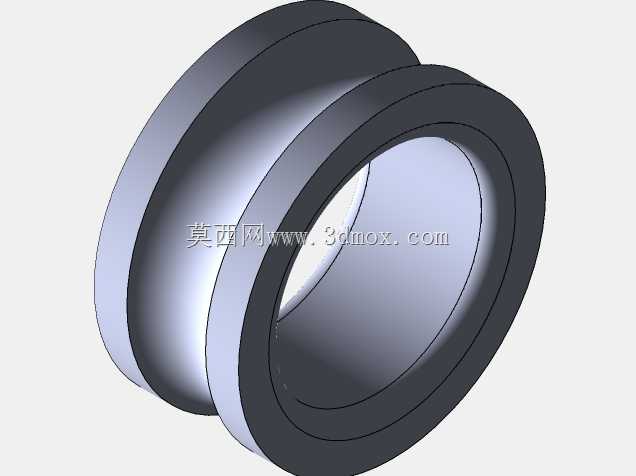

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的核心组成：外圈外圆柱面用于和轴承座孔形成过渡配合，安装时多采用基轴制选配公差，座孔端面预留轴向定位台阶，限制轴承外圈沿轴向窜动；内圈内孔与转轴轴颈配合，轴颈处通常加工轴肩，对内圈侧面形成轴向限位，避免轴系启停瞬间滚动体承受额外冲击。滚道截面采用与钢球曲率匹配的圆弧槽型，沟道曲率半径略大于钢球半径，既保证滚动体和滚道有足够接触面积分散接触应力，又预留合理滚动间隙，降低运转过程中的摩擦阻力。保持架将多粒钢球沿圆周方向均匀分隔，避免相邻滚动体直接接触产生摩擦磨损，常规工况下浪形冲压保持架即可满足中低速运转需求，重载或高速场景可更换为实体铜保持架结构。

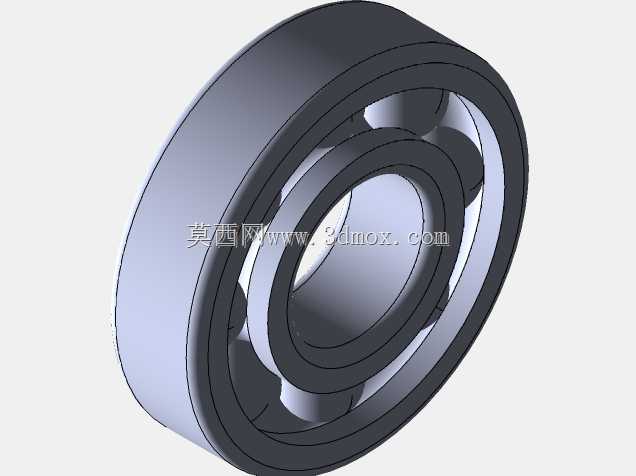

　　外形与安装边界方面，305型号轴承对应公称内径25mm、外径62mm、宽度17mm，建模时严格对齐GOST 8338-75标准的尺寸规范：内圈端面与外圈端面的宽度公差控制在普通级轴承允许偏差范围内，外圈外径圆柱度、内圈内孔圆柱度均按旋转精度要求建模，倒角尺寸符合标准规定，避免装配时轴肩或座孔台阶与轴承倒角发生干涉。三维建模过程中，先绘制内外圈的回转截面草图，通过旋转命令生成套圈基体，再绘制单粒钢球实体，按照轴承节圆直径阵列圆周均布的滚动体，最后搭建保持架的兜孔结构，保证每粒钢球可在兜孔内自由滚动且不会脱出。装配关系上，钢球同时与内外圈滚道相切，保持架兜孔内壁和钢球之间预留微量间隙，完整呈现轴承的实际装配状态。

　　工程选型阶段，这类轴承的适用场景边界十分清晰：当轴系主要载荷为径向、转速处于中高速区间，且轴向载荷不超过额定径向载荷的四分之一时，深沟球轴承的摩擦系数低、极限转速高、维护简便的优势可以充分发挥。安装作业时需注意，压装轴承时作用力应作用在配合侧套圈端面——内圈与轴过盈配合时压装力施加在内圈端面，外圈与座孔过盈配合时压装力施加在外圈端面，禁止通过滚动体传递压装力，否则会造成滚道压伤、钢球表面产生凹痕，直接导致轴承运转时振动噪声超标、早期失效。日常运维中，轴承内腔需填充对应工况的润滑脂，低速常温工况选用钙基脂，高温运转场景选用锂基脂，装填量控制在轴承内腔容积的三分之一到二分之一，过量填充润滑脂会引发搅拌发热，反而提升运转温升。模型的结构细节也还原了轴承的密封适配基础，该开式结构可根据使用需求加装两侧防尘盖或接触式密封圈，在多粉尘、有飞溅的工况下阻挡外部杂质进入滚道，同时防止内部润滑脂泄漏，延长设备维护周期。整套三维结构可直接用于轴系装配干涉检查、轴承座孔结构校核、设备运动仿真，帮助设计人员在图纸阶段就确认轴肩高度、座孔台阶尺寸是否符合轴承安装要求，避免实际加工装配时出现定位失效、装拆困难的问题。
