深沟球轴承404径向承载回转结构

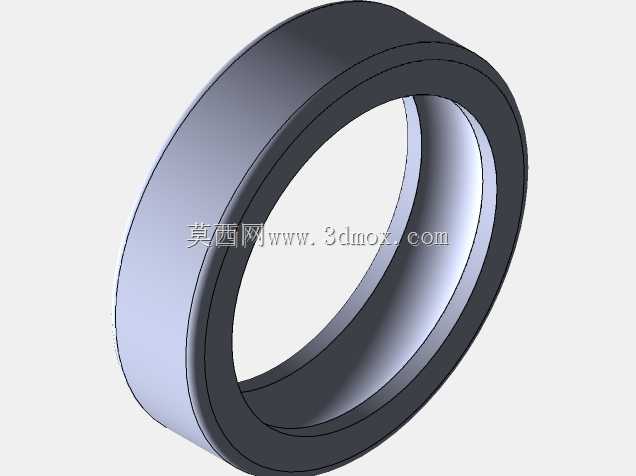

　　这套深沟球轴承的三维结构，围绕中小型回转支承场景的实际装配需求搭建，外圈、内圈、滚动体与保持架的配合关系完全按照径向承载工况还原，没有做外观层面的简化省略。从设备选型的角度看，这类轴承最常出现在通讯终端小型传动机构、轻工输送辊道、家电回转部件、小型农机转轴以及普通减速器的输入输出端，核心作用是在轴与基座之间提供低摩擦的回转约束，同时承受以径向为主的载荷，部分对中偏差不大的工况下也可兼顾少量双向轴向力。

　　建模过程中首先锁定的是安装边界：内圈与转轴采用过渡配合，轴颈的公差带需匹配轴承内孔的基准偏差，装配后内圈随轴同步转动；外圈与轴承座孔采用基轴制配合，座孔的同轴度直接影响滚动体的受力均匀性，若座孔偏斜超差，会出现局部滚道点蚀、保持架异常磨损的问题。轴承的轴向宽度、外圈外径、内圈内径三个核心尺寸形成完整的安装包络，在布局整机结构时，轴端的锁紧螺母、端盖的止口、密封件的沟槽都要围绕这个包络预留空间，不能出现装配干涉。

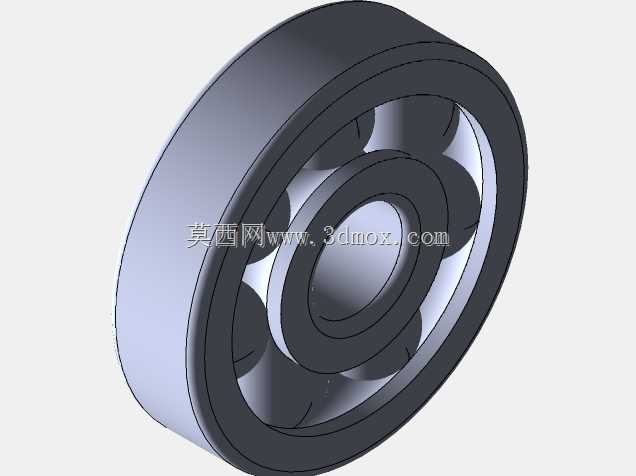

　　结构细节上，滚道的圆弧曲率经过匹配设计，沟道半径略大于钢球半径，既保证钢球与滚道的接触面积足够承载，又避免接触应力过度集中。滚动体沿圆周均匀排布，保持架的兜孔间隙控制在合理范围，间隙过小会在热胀时卡滞钢球，间隙过大则会导致钢球在运转中发生窜动、产生异响。模型中保留了滚道的挡边结构，挡边高度既要保证钢球不会在轴向窜动时脱出，又要为润滑脂的留存留出空间——中小型闭式轴承通常采用脂润滑，挡边与密封件配合形成的腔室可以存储润滑脂，延长补脂周期。

　　实际工况里，这类轴承的选型需要先核算当量动载荷：当径向载荷占主导、轴向力远小于径向力时，深沟球轴承的承载效率高于同尺寸的角接触轴承，且结构更简单、拆装更方便。如果应用在有粉尘、水汽的环境，还需要在轴承两侧加装橡胶密封圈或防尘盖，模型中可以直接匹配标准密封件的安装尺寸，验证密封唇与内圈外圈的贴合位置，避免运转中密封件摩擦滚道。

　　从设计思路的维度，这套结构没有采用复杂的剖分或特殊材料设定，完全贴合通用标准件的工程逻辑：所有回转面的同轴度、滚道的表面粗糙度、钢球的分组精度都对应常规轴承的制造工艺，三维建模时把每个零件的装配约束关系完整表达，工程师在做整机布局时可以直接调用该模型进行干涉检查，核对轴系的跨距、轴承的支撑间距，计算轴的挠度是否在允许范围内。比如在小型通讯设备的回转支架里，轴承需要支撑天线转轴的反复转动，载荷不大但要求回转灵活、无卡滞，此时轴承的游隙选择就偏向小游隙组，降低转轴的径向晃动量；而在输送辊道的辊子两端，轴承承受的径向载荷随输送物料重量波动，工作温度可能随连续运转升高，就需要选择普通组游隙，补偿热膨胀带来的间隙缩小，防止运转抱死。

　　模型同时还原了轴承的端面倒角与圆角，这些细节在装配时直接影响压装工艺：压装内圈时施力点只能作用在内圈端面，不能通过滚动体传力，否则会压伤滚道和钢球；外圈压入座孔时同理，倒角的导向作用可以让轴承顺利进入座孔，避免刮伤配合面。整套结构的几何关系完全符合机械传动中滚动轴承的设计规范，既可以作为轴系设计的标准件参考，也能用于演示滚动轴承的内部工作原理，帮助结构从业者理解滚道、钢球、保持架三者的运动配合逻辑。
