嵌入式门禁读卡模块内部结构三维设计

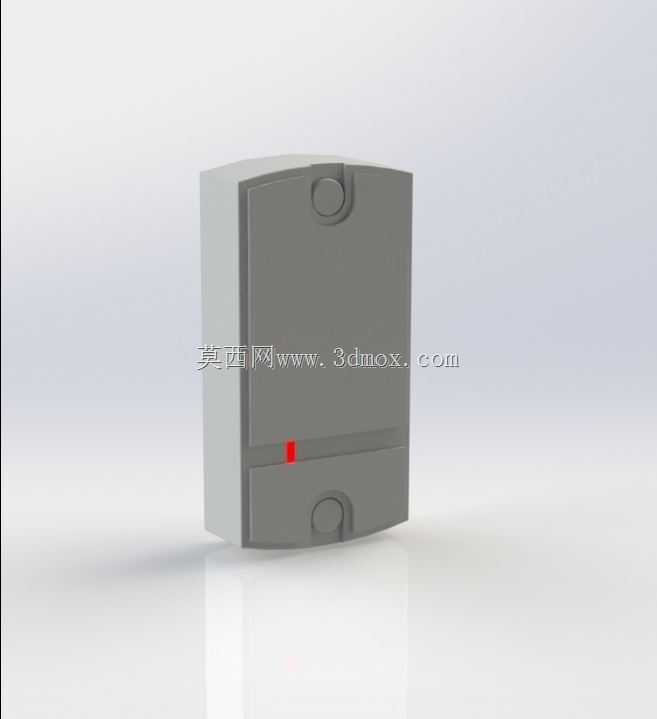

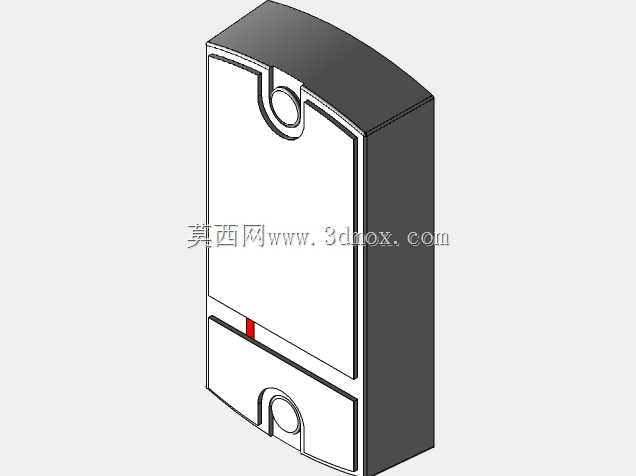

　　该模型还原的是门禁系统中常用的嵌入式射频读卡模块，这类部件多部署在单元楼门禁、办公区闸机、智能储物柜的控制面板内侧，作为身份识别的前端感知单元，负责读取非接触式IC卡的射频信号，完成身份信息的采集与初步校验，是出入口管控系统里直接对接用户持卡操作的核心前端部件。从结构设计来看，模块采用上下扣合的浅灰色ABS壳体作为防护结构，壳体边缘做了圆弧过渡处理，既避免安装时划伤施工人员手部，也能适配多数面板的内嵌安装槽圆角设计，壳体两侧预留的带沉孔安装柱，可直接通过M3自攻螺丝固定在面板背面的安装柱上，安装柱的中心距经过适配常规86型暗盒的安装孔位设计，无需额外定制安装支架就能直接适配多数标准门禁面板的预装结构。

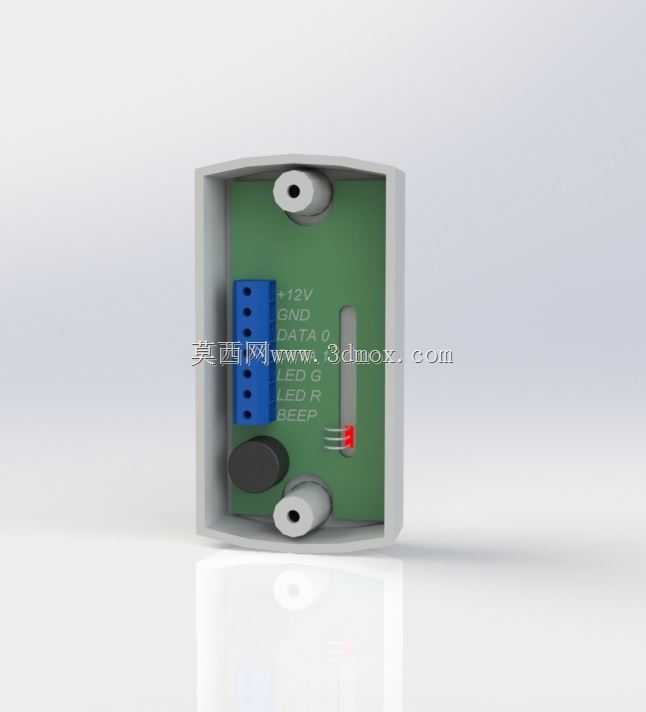

　　壳体内部的PCB板采用卡槽定位加底部支撑筋的固定方式，不需要额外打胶或者螺丝固定，装配时直接将PCB顺着壳体内部的导向槽推入即可，支撑筋的高度预留了0.3mm的装配间隙，避免PCB板受壳体挤压产生形变导致元器件虚焊。PCB板上的元器件布局充分考虑了射频信号的传输特性，蓝色接线端子布置在板侧边缘，方便施工时外接电源与韦根信号线缆，端子旁的丝印清晰标注了电源正负极、数据传输、蜂鸣器、指示灯的引脚定义，施工接线时无需额外查阅说明书就能完成接线。板载的蜂鸣器布置在PCB左下角，对应壳体上预留的出声孔位置，读卡成功时的提示音可以无遮挡传出，不会因为壳体封闭导致提示音闷响。状态指示灯采用直插式LED，对应壳体正面的透光条位置，

　　不同颜色的灯光可以直接反馈读卡状态、电源状态、故障状态，用户在面板外侧就能直观看到设备运行情况。射频感应区域布置在PCB板中部，避开了周边金属安装柱的信号遮挡范围，保证读卡距离可以稳定在3-5cm的常规使用区间，不会因为壳体屏蔽或者金属部件干扰出现读卡失灵的情况。壳体的开盖结构采用侧边卡扣设计，后期维护时不需要拧下全部固定螺丝，用平口螺丝刀撬动侧边卡扣就能打开上盖，方便检修内部接线或者更换故障元器件，卡扣的扣合量设计为0.8mm，既保证日常使用时不会因为震动出现壳盖松脱，也能在维护时轻松撬开不会断裂。从安装边界来看，模块整体嵌入面板后的外露厚度仅为12mm，不会占用面板后方过多的布线空间，适配暗盒内有限的安装容积，

　　接线端子的出线方向朝向壳体侧方，接线完成后线缆可以顺着暗盒侧边排布，不会顶到暗盒底部导致模块无法完全嵌入安装槽。PCB板上的电源输入端预留了防反接二极管位置，可避免施工时接错电源正负极烧坏板载元器件，信号输出端预留了ESD防护器件的焊盘，可提升模块在静电环境下的运行稳定性，适配北方干燥地区的冬季使用场景，避免人体静电打坏读卡芯片。整个模块的结构设计充分考虑了现场施工的便捷性与长期使用的可靠性，没有冗余的结构部件，所有的壳体筋位、安装柱、卡扣都对应实际的装配与使用需求，建模时完整还原了内部元器件的布局与壳体的配合关系，可直接用于门禁产品的结构设计参考，也可作为出入口管控设备的虚拟样机装配组件，用于整套闸机或者门禁系统的装配干涉校验。
