15千瓦法兰立式三相异步电动马达

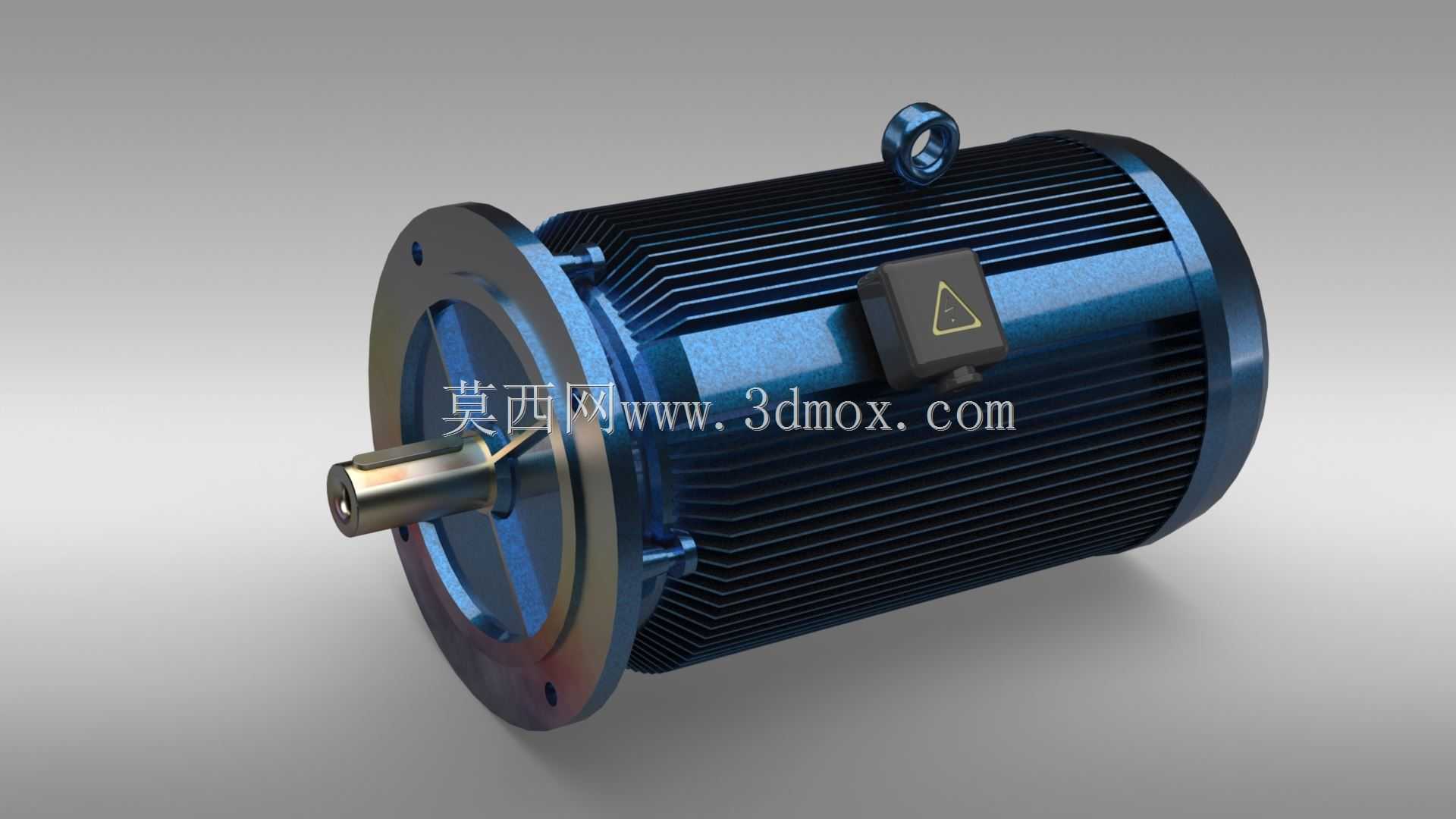

　　这款15千瓦等级电动马达的三维结构，面向工业传动场景中需要稳定旋转动力输出的设备配套需求，常见于风机拖动、水泵驱动、输送线辊道、机床主轴辅传、搅拌设备以及各类通用机械的动力输入端。整机采用B5法兰立式安装构型，前端为大尺寸圆形安装法兰盘，法兰端面上预留均布的螺栓沉孔，安装时可直接贴合设备壳体的对接止口，依靠法兰止口保证电机轴与被拖动机构的同轴度，省去了卧式底脚安装时需要反复调整垫块、找正轴线的工序，在空间紧凑的立式设备布局中适配性更强。输出轴从法兰中心向前伸出，轴端加工标准键槽，可通过联轴器、带轮或者齿轮件与负载端连接，轴伸长度与直径按照15千瓦功率段的常规转矩输出匹配，能够承载额定工况下的扭转载荷，轴肩位置设置定位台阶，方便传动件轴向限位。

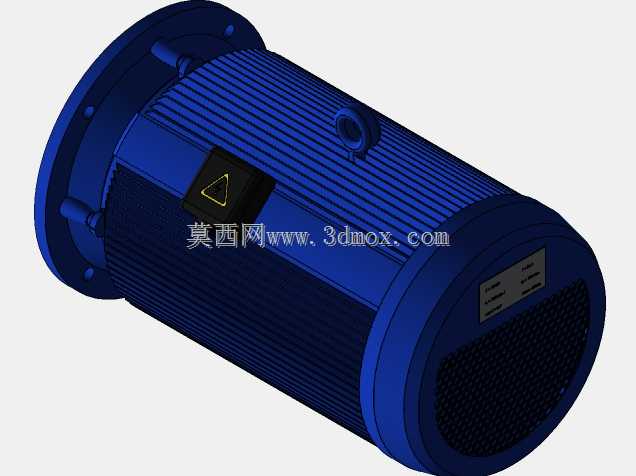

　　马达机身主体为圆柱形铸铁机座，外圆周均匀布置轴向散热筋，散热筋沿机壳全长延伸，既增大了壳体与空气的接触面积，提升自然对流或者风罩风冷时的散热效率，也同时作为机壳的加强结构，提升整机刚性，抑制运行过程中的壳体振动。机座顶部设置吊环螺栓，针对该功率段电机整机重量较大的特点，吊环可直接用于车间吊装、设备转序以及现场安装就位，避免人工搬运造成磕碰或者安装错位。机座侧面设置接线盒，接线盒为方形凸起结构，盒体与机壳之间做密封贴合，盒盖表面印有警示标识，内部预留三相电源接线端子空间，接线盒的朝向可根据现场走线方向调整，方便不同布设方向的电缆接入。

　　从结构设计思路来看，该电机完全遵循工业三相异步电动机的成熟构型逻辑，前端盖与法兰集成一体，后端盖包裹转子尾部与散热风轮，内部定子铁芯压装在机座内腔，转子组件通过两端轴承支撑在端盖轴承室中，轴承位的配合公差选取过渡配合，既保证转子高速旋转时内圈与轴同步转动，又方便后期维护时拆卸更换轴承。机身的散热筋高度、筋条间距经过热平衡校核，15千瓦额定负载下定子绕组产生的热量可以通过铁芯传导至机壳，再经由散热筋与流动空气完成热交换，控制绕组温升在绝缘等级允许范围内，保证长期连续运行的可靠性。

　　安装边界方面，前端法兰的外径、止口直径、螺栓孔分布圆直径均对应标准立式电机安装尺寸，输出轴的轴径、键槽宽度、轴伸长度符合该功率段的通用规范，设备设计人员在选型时无需额外改动安装接口，即可直接替换同规格的标准法兰电机。整机轴向长度从法兰安装面到后端风罩末端预留了足够的散热空间，安装时后端需要留出不小于风罩直径的通风间隙，保证冷却风可以顺利从风罩进风、流经机身散热筋带走热量。接线盒侧面预留电缆引入孔，现场布线时电缆弯曲半径需要满足线缆最小弯折要求，避免接线端子处产生额外应力。

　　在实际产线应用中，这类法兰安装电机特别适合顶部或者侧面挂载的安装形式，比如搅拌罐顶部的搅拌轴驱动、立式离心泵的直联传动、自动化生产线的垂直动力输入，法兰止口的定位精度可以有效消除安装不同轴带来的轴承附加载荷，延长电机与被拖动设备两侧轴承的使用寿命。建模过程中完整还原了机壳散热筋的细密结构、吊环的环形造型、接线盒的棱角轮廓、法兰盘的安装孔位以及输出轴的键槽细节，渲染后的外观质感贴近真实铸铁喷蓝漆的工业电机成品，结构工程师可以直接将该模型放入整机设备的三维布局中，核验安装空间、干涉情况以及动力对接尺寸，完成设备的传动方案布局设计。
