SOT-23贴片半导体封装三维结构

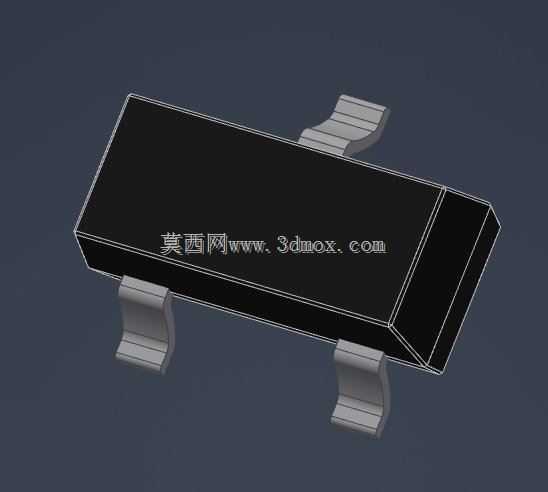

　　在消费电子、通讯终端、工业控制板卡的表面贴装产线设计环节，SOT-23封装元器件是板级布局中出现频率极高的小功率半导体承载结构，这类封装广泛用于小信号三极管、低压MOS管、三端稳压芯片、ESD保护器件的载体，是高密度PCB布局中缩小板面占用面积的核心封装选型之一。做板级结构干涉检查时，很多新手工程师容易忽略这类小尺寸封装的引脚共面度公差、塑封体与周边元件的安全间隙，导致回流焊后出现虚焊、元件偏位、甚至与相邻高元件发生装配顶碰的问题，这个三维结构完整还原了SOT-23封装的真实外形细节，能直接导入PCB结构装配文件做干涉校验。

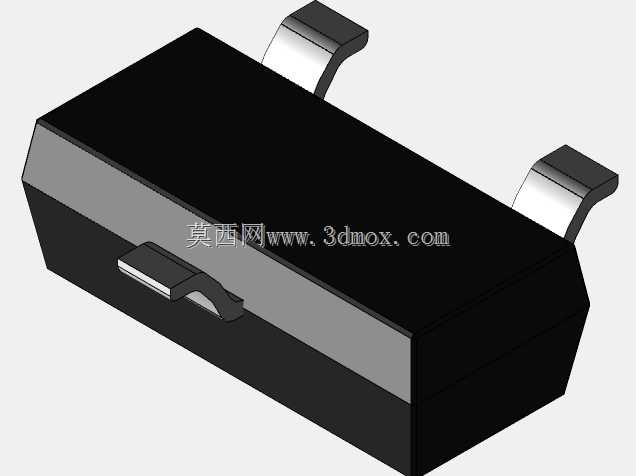

　　从实际功能特性来看，SOT-23属于小外形晶体管封装的经典规格，三个鸥翼型引脚从塑封体两侧引出，其中单侧单引脚、另一侧双引脚的排布是其标志性识别特征，引脚采用弯折成型设计，焊接端与PCB焊盘贴合时能通过引脚的微小形变吸收PCB与元件之间的热膨胀系数差，减少温度循环测试中的焊点开裂风险。塑封体采用黑色环氧模塑料成型，表面做哑光处理，避免生产环节的视觉检测系统出现反光误判，同时环氧材料的绝缘特性可以保护内部硅芯不受外界潮气、粉尘的侵蚀，满足常规工业级产品的温湿度使用要求。

　　设计这类封装的三维模型时，首先要锚定安装基准面，也就是三个引脚的焊接底面作为Z向零位，所有尺寸都要从这个基准向外推导，避免导入装配后出现元件浮高的问题。塑封体的棱边做了微小的倒角处理，不是尖锐直角，这一点很多简化模型会忽略，实际生产中塑封体脱模时必然存在工艺圆角，若模型做尖锐直角，在做整机跌落仿真、灌封填充仿真时会出现不必要的应力集中奇点，导致仿真结果失真。引脚的弯折弧度也严格按照实际冲压成型的轨迹绘制，不是生硬的直角弯折，引脚根部与塑封体的结合位置做了嵌入结构还原，这部分是引脚承受机械应力的核心位置，在做引脚推力仿真、焊点可靠性分析时，这个结合面的结构还原度直接决定仿真结果的参考价值。

　　外形尺寸与安装边界方面，常规SOT-23封装的塑封体长度在2.9mm左右，宽度在1.3mm左右，塑封体本体高度距离PCB板面约1.1mm，三个引脚的中心间距为0.95mm，引脚焊接端的宽度为0.4mm左右，伸出塑封体的长度约0.6mm。在做PCB布局的安全边界设定时，需要注意塑封体周边要预留至少0.5mm的维修操作空间，避免返修时烙铁头碰到周边元件；引脚对应的焊盘尺寸要比引脚焊接端大0.2mm左右，保证回流焊时焊锡能充分浸润引脚形成良好的弯月面，同时要注意焊盘之间的阻焊桥宽度不能小于0.2mm，避免焊锡桥连导致短路。另外在做双面贴装布局时，要注意SOT-23封装的元件不能布置在背面波峰焊的直插元件引脚正下方，避免波峰焊时锡流冲击导致元件脱落。

　　在通讯类产品的板卡设计中，SOT-23封装的器件常布置在射频模块周边、电源入口位置，做信号放大、电源稳压、端口静电保护使用，这类位置的元件布局密度极高，往往在几平方厘米的区域内要布置数十个元器件，精准的三维封装模型能帮助结构工程师在设计阶段就排查掉元件与屏蔽罩、结构壳体、连接器之间的干涉问题，不用等到打样后再反复修改板框和元件位置，能大幅缩短产品的研发打样周期。很多工程师在布局时只关注元件的XY方向尺寸，忽略Z向的高度公差，SOT-23封装的塑封体高度公差一般在±0.1mm范围内，在设计屏蔽罩的内腔高度时，要把这个公差计算在内，避免屏蔽罩装配时压到元件本体导致内部硅芯受损，出现器件失效的问题。

　　做三维建模时还要注意引脚的共面度设置，实际生产中SOT-23封装的引脚共面度公差要求不超过0.1mm，也就是三个引脚的焊接底面高度差不能超过0.1mm，在模型中可以把这个公差通过装配偏移的方式做仿真模拟，提前验证焊盘设计的冗余量是否足够吸收共面度偏差带来的虚焊风险。另外塑封体表面的标记区域做了微凹处理，实际生产中激光打印的型号标记会落在这个区域，模型中还原这个细节能让整机的渲染效果、数字孪生模型的真实度更高，用于产品展示、生产培训场景时也更贴近真实物料的状态。
