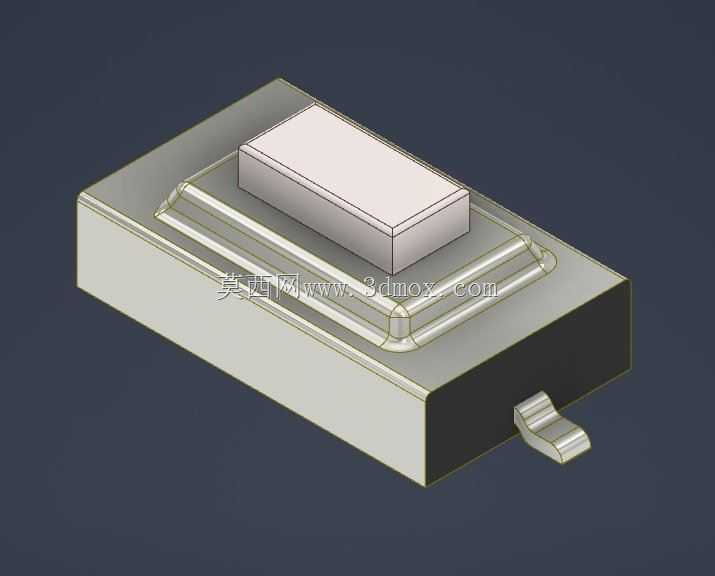

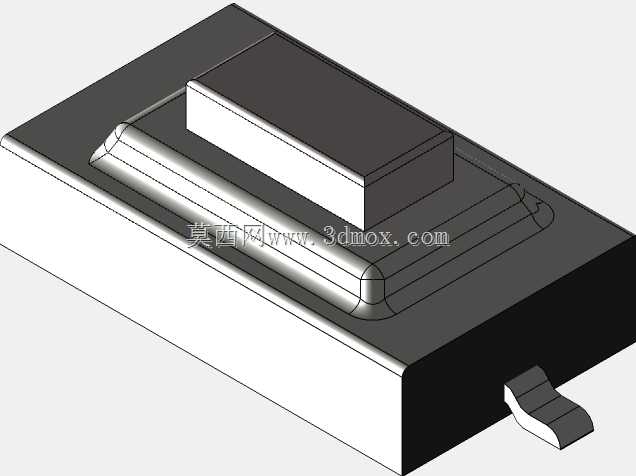

6×3.5mm贴片式轻触按键三维结构

　　在消费电子、便携通讯设备、小型工控终端的PCB板级设计里，这类小尺寸SMD触觉按钮是板上人机交互最常用的输入元件之一，日常做手持终端、蓝牙模块、小型传感节点的结构堆叠时，这类按键的选型和安装边界校核是结构工程师必须抠细的环节，毕竟板上空间寸土寸金，差0.1mm的干涉都可能导致整板装配失败。这款6×3.5mm规格的贴片触觉按钮，核心功能是通过按压动作触发电路通断，给主控芯片传递明确的电平输入信号，相比插件式轻触开关，它完全适配SMT回流焊工艺，不需要在PCB上开插件过孔，能最大化节省板上布线空间，也避免了插件引脚过孔带来的背面布线限制，特别适合高密度布板的便携类通讯产品。从实际使用场景来看，这类按键常被用作设备的复位键、配对触发键、

　　功能切换键，比如蓝牙通讯模块的配对按钮、小型手持对讲设备的侧键、便携数据采集终端的功能触发键，按压行程短，触发反馈清晰，用户按压时能通过指尖的触觉反馈明确感知触发完成，不会出现误触发或者触发无反馈的问题。做这款元件的三维建模时，首先要卡准核心安装边界：本体长宽尺寸严格控制在6mm×3.5mm，本体高度要匹配常规贴片元件的焊盘高度，底部伸出的SMD焊脚要完全对应标准焊盘封装尺寸，焊脚的弯折弧度、伸出长度都要和实际量产元件一致，避免结构设计时出现焊盘干涉或者贴装偏移的问题。按键的按压帽部分做了微凸的弧面过渡，边缘做了小尺寸的倒角，既保证指尖按压的触感，也不会在装配时和外壳的按键开孔产生卡滞，外壳开孔只需要预留0.1-0.

　　2mm的配合间隙，就能保证按键按压顺畅，不会出现卡键问题。建模过程中特意还原了按键本体的分层结构：底部的耐高温塑壳是SMT贴装时耐受回流焊高温的主体部分，中间的金属弹片是提供触觉反馈和电路导通的核心结构，顶部的按压帽是直接和用户接触的操作面，侧面伸出的焊脚做了镀锡层的结构示意，还原实际元件的焊脚形态，方便结构工程师在做整板堆叠时直接调用，校核和周边元件、外壳结构的安全距离。实际选型应用时，这类按键的贴装位置要避开板上的高大元件，比如高度超过3mm的电解电容、接口元件，避免回流焊时元件歪斜碰伤按键，同时外壳的按键凸台要正对按键中心，偏位不能超过0.3mm，否则会出现按压行程不足、触发失灵的问题。相比更大尺寸的轻触按键，这个6×3.

　　5mm的规格在占用板面积上缩小了近40%，特别适合现在越来越轻薄的通讯类数码产品，比如小型TWS耳机的配对按键、便携定位终端的功能键、超薄蓝牙适配器的复位键，都能看到这类元件的应用。建模时没有做多余的夸张结构，所有尺寸都参考量产元件的实际规格，塑壳的分模线、焊脚的冲压弯折痕迹都做了还原，方便工程师在做结构评审时，能直观看到元件的实际形态，提前预判装配时可能出现的干涉问题，比如按键和屏蔽罩的距离、按键和外壳筋位的间隙，都能通过三维模型直接测量，不需要等实物打样再发现问题，能大幅缩短板级结构的开发周期。在做PCB封装匹配时，这个模型的焊脚位置完全对应标准SMD封装，导入PCB设计软件时能直接对齐焊盘，不会出现封装和三维模型不匹配的问题，对于做整机结构的工程师来说，调用这个模型就能直接完成整板的静态干涉检查，确认按键的按压行程范围内没有其他结构件阻挡，保证产品量产时的装配良率。
