10x10mm规格五向THT触控操作按钮

　　做消费电子结构设计的工程师，多半都跟这类五向操作按钮打过交道，尤其是做手持通讯终端、便携工控设备、小型人机交互面板的项目，选对操作按键的封装形式，能省掉后期试产阶段不少麻烦。这款通孔插装的五向触控按钮，底座安装边界为10x10mm，属于同类型按键里适配性极强的规格，不管是早期的功能机导航键，还是现在的工业手持终端、车载小尺寸控制面板、便携检测仪器的方向操作区，都能看到这类结构的身影。

　　从实际使用场景来说，这类五向按键的核心作用，是在极小的操作区域内，集成上下左右四个方向的触发功能，加上垂直按压的确认动作，单颗按键就能完成菜单选择、光标移动、参数调整、操作确认这一整套交互逻辑，相比排布四颗独立方向键加一颗确认键的方案，能节省至少60%的PCB板上空间，这对内部空间寸土寸金的手持通讯设备来说，是非常关键的选型优势。很多刚入行的结构工程师容易忽略按键的安装边界问题，这款THT封装的按键，插装引脚的排布完全适配常规1.6mm厚度的FR4板材，引脚伸出底座的长度刚好满足波峰焊的吃锡要求，不需要额外做钢网开窗调整，也不会出现插装后引脚顶到外壳内部筋位的问题。

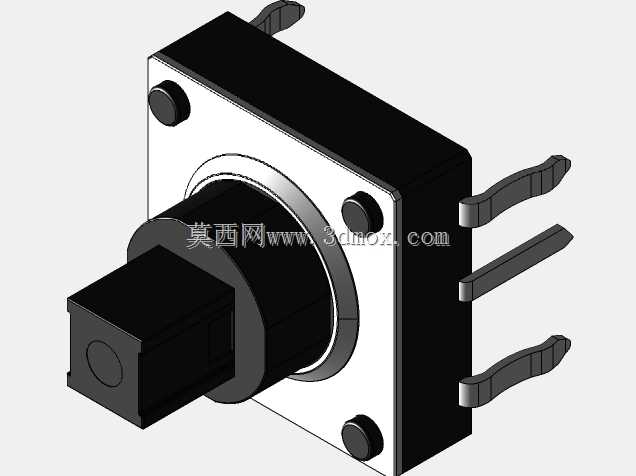

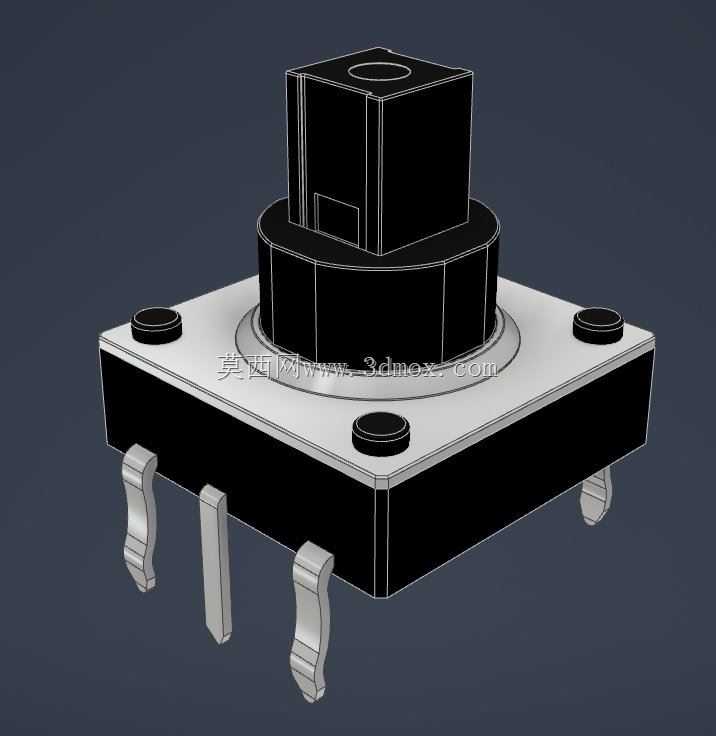

　　从结构设计思路来看，这款按键的分层结构做了非常明确的功能划分：底部方形基座是整个部件的定位基准，四个角预留的定位凸点，刚好能卡进PCB上对应的定位孔，过波峰焊的时候不会出现偏移浮高的问题；基座上方的圆形台阶是按压行程的限位结构，能把垂直按压的行程控制在0.3-0.5mm的合理区间，既保证按压时有清晰的触感反馈，又不会因为行程过大导致内部弹片疲劳失效；最上方的方形操作柱，是跟外部硅胶按键或者塑胶键帽配合的接口，标准的方柱尺寸不需要做特殊的倒扣结构，直接套上键帽就能实现可靠连接，按压时不会出现键帽歪斜卡滞的问题。

　　很多工程师选型时容易混淆THT跟SMD封装的适用场景，这款通孔插装的版本，更适合用在需要频繁操作、按压力度偏大的设备上，比如工业手持扫码枪、野外作业的通讯手台，插装引脚跟PCB的连接强度比贴片版本高不少，就算长期承受大力度的反复按压，也不会出现引脚脱焊的问题。从操作手感的设计上来说，这款按键的五个触发方向都做了独立的弹片触发结构，每个方向的触发力度统一控制在160gf±30gf的区间，不管是横向拨还是纵向推，或者垂直向下按，反馈力度的一致性很好，不会出现某个方向按起来偏软、某个方向需要很大力才能触发的问题，这对提升终端产品的操作质感非常重要。

　　在做整机结构配合的时候，需要注意按键操作柱高出基座的高度，跟外壳按键孔的深度要留0.2mm的安全间隙，避免外壳装配公差导致按键被顶住，出现长期触发的失效问题；另外基座底部跟PCB表面贴合之后，要在外壳对应位置做0.3mm高的支撑筋，压住按键基座的边缘，避免反复按压的时候基座出现翘曲，影响触发精度。这类五向按键的内部弹片一般采用不锈钢材质，正常使用情况下的触发寿命能达到百万次级，完全能满足通讯类消费电子、工业便携设备的全生命周期使用要求，不需要在产品寿命周期内做按键的更换维护。

　　从PCB布局的角度来说，这款10x10mm规格的按键，外围不需要预留太大的避让空间，引脚的焊盘间距满足常规布线的线宽线距要求，就算是两层板也能轻松完成走线，不需要额外增加布线层数，能有效控制整机的硬件成本。很多做小型智能设备的工程师，在做交互方案选型的时候，会优先考虑这类集成度高的五向按键，毕竟单颗部件替代五颗独立按键，不管是SMT贴片的物料成本，还是组装工位的工时成本，都能有明显的下降，同时还能减少板上的焊接点位，降低虚焊、脱焊的失效概率，提升整机的生产良率。
