多针外螺纹JST U XH型板装连接器结构

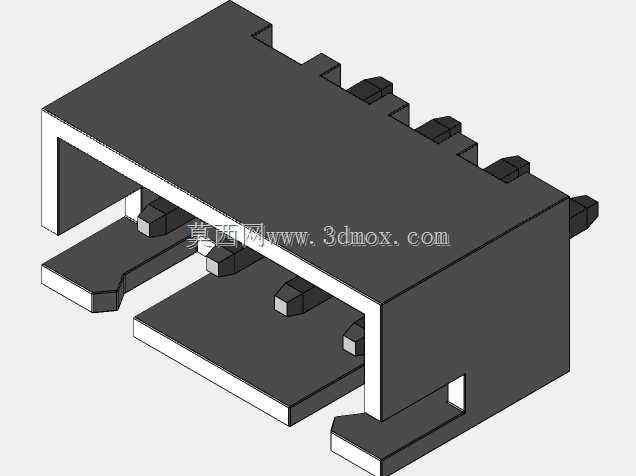

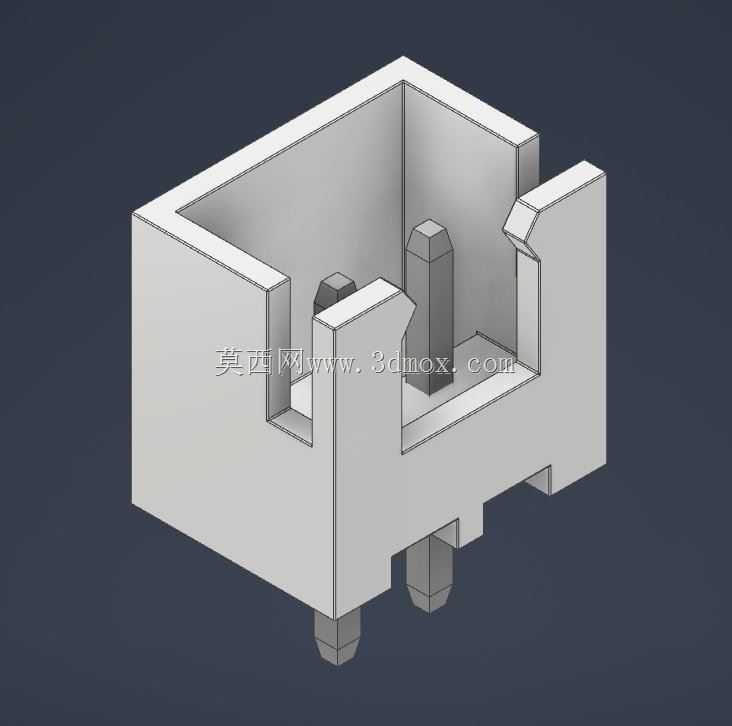

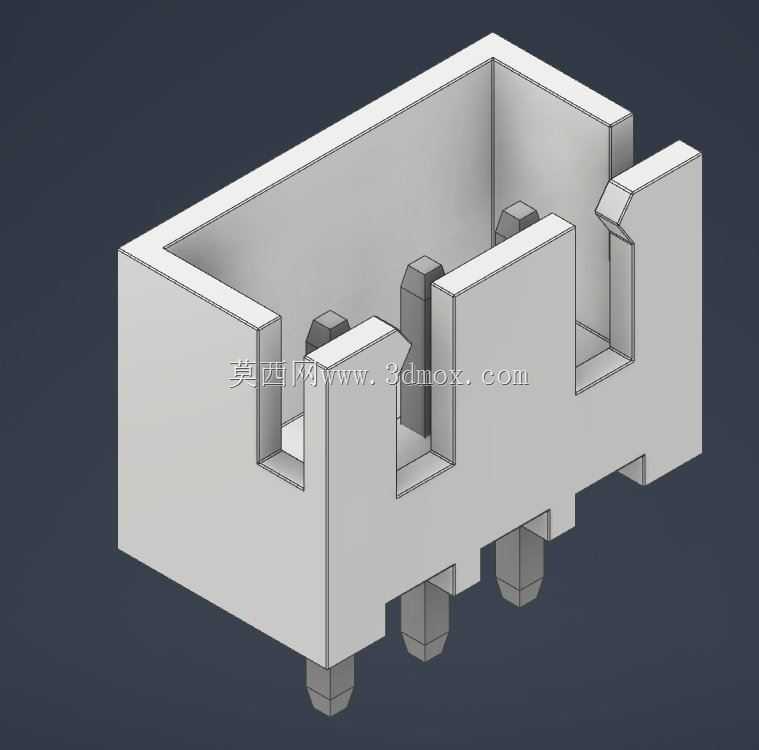

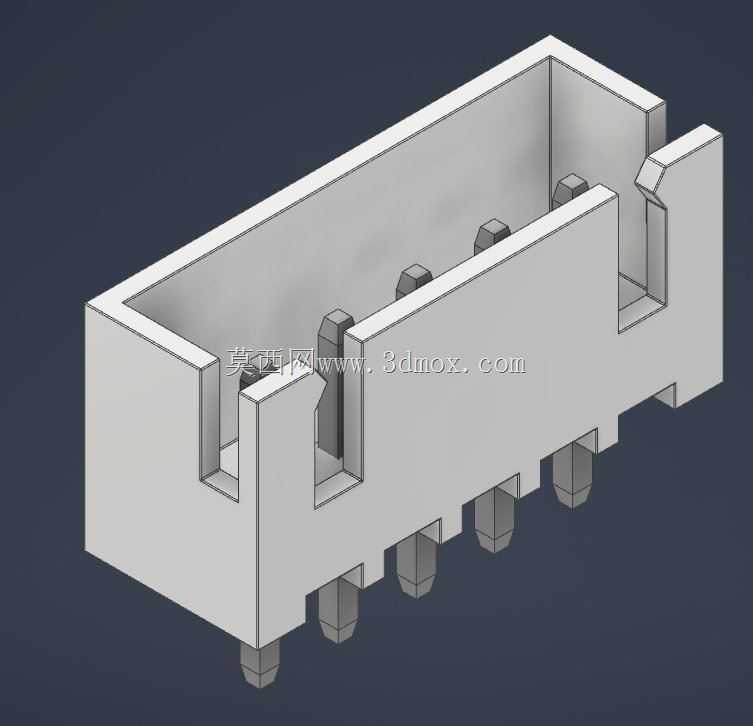

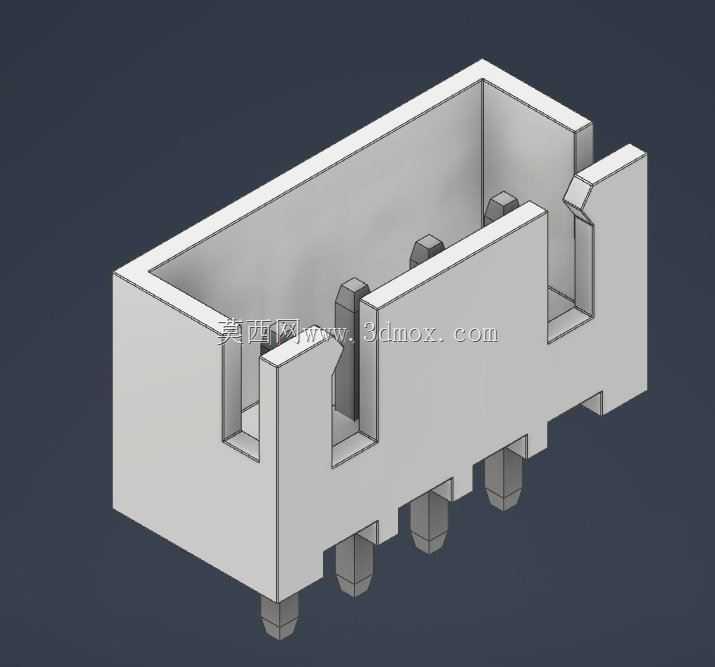

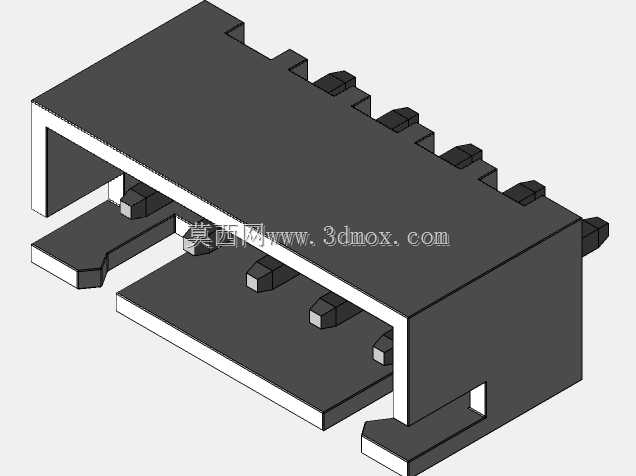

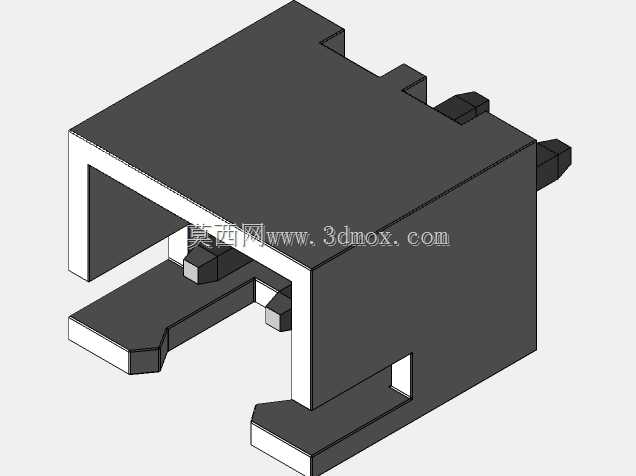

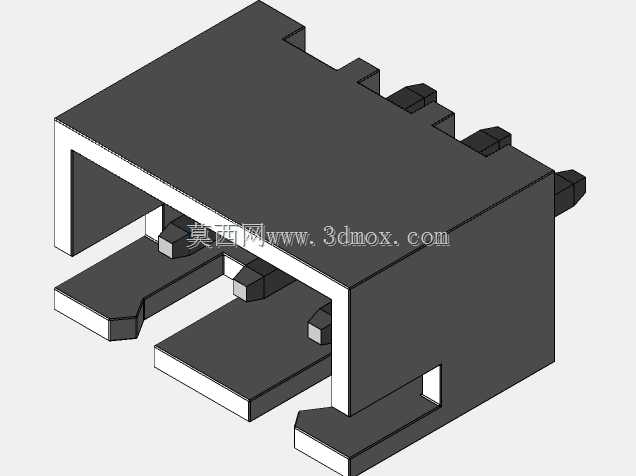

　　在消费电子、工业控制板卡、小型通讯终端的板级互连场景里，这类多针外螺纹JST规格的板装连接器，是实现线束与PCB板可靠信号、小电流传输的核心互连部件，日常选型和结构建模时，需要兼顾安装定位精度、插合导向可靠性、焊脚过炉兼容性几个核心维度，不能只照搬公版外形忽略实际生产装配的边界要求。从实际使用场景来看，这类连接器多用于设备内部板对线的连接工位，比如小型工控模块的信号引出线束、智能家居控制板的外接传感器接线、便携通讯设备的内部功能模组互连，区别于普通直插式无固定接插件，带外螺纹结构的款式可以在插合配套线束端后，通过螺纹结构实现辅助锁紧，避免设备在运输、小幅振动工况下出现接插件松脱、信号瞬断的问题，尤其适合有轻度抗振要求的非严苛车载、工业现场小型终端设备使用。从功能特性上拆解，这款接插件的主体采用绝缘耐温的工程塑料基座，基座内部设置对应针数的端子安装腔，2-5针的可选规格覆盖了常规小功率信号、低电流供电的传输需求，基座两侧设计了带卡扣导向的悬臂结构，在线束端插头插入时，两侧悬臂可以先实现插头的粗定位，待插头插合到位后，悬臂上的倒扣结构会卡入插头侧面的定位槽，实现第一层卡扣锁紧，而基座底部伸出的外螺纹定位柱，除了在PCB焊接时实现板上定位之外，还可以在插合带锁紧螺母的线束端时，通过螺母与螺纹柱的配合实现第二层机械加固，双重固定结构大幅降低了误拔、振动松脱的概率。设计思路上，建模时首先要确定PCB安装的边界尺寸：

　　底部两个外螺纹定位柱的中心距需要严格匹配PCB上对应的定位孔孔径，定位柱的伸出长度要兼顾PCB板厚、过炉时的焊锡爬升高度，避免定位柱过长顶到板底的其他元器件，或是过短导致过炉时基座偏移；基座内部的端子插针位置度需要严格控制，插针的中心距要符合JST U XH系列的标准间距，保证和配套线束端的母端端子对插无卡滞、无偏斜，插针底部的弯脚长度要匹配波峰焊或回流焊的工艺要求，弯脚的伸出长度超出PCB焊盘1-1.5mm即可，过长容易导致过炉后焊锡堆积拉尖，过短则容易出现虚焊问题。基座的外形设计上，外围的挡墙结构一方面可以增加基座本身的结构强度，避免插件时受力导致基座开裂，另一方面挡墙围出的插合腔可以实现插头插入时的周向限位，防止插头插反；

　　两侧的导向悬臂做了根部加厚的过渡设计，避免多次插拔后悬臂出现疲劳断裂，悬臂的倒扣位置做了小角度的导入斜面，既保证插合时的顺滑手感，又能保证锁紧后的保持力满足行业标准要求。实际选型建模时还要注意安装边界的预留：连接器在PCB上的布局，需要在插合方向预留足够的线束插拔操作空间，两侧悬臂的外侧要预留至少2mm的空间，避免旁边布置的过高元器件挡住悬臂的变形行程，导致插头无法正常卡入或是拆卸时无法按压悬臂解锁；底部螺纹柱的位置要避开PCB上的走线、过孔，螺纹柱的外径要比PCB定位孔小0.1-0.2mm，既保证安装时的定位精度，又不会因为加工公差导致插件时无法顺利插入PCB孔位。另外基座的顶部边缘做了0.3mm的倒角处理，

　　一方面是注塑生产时便于脱模，减少披锋的产生，另一方面插头插入时可以起到导入作用，即使插头有小幅偏斜也能顺着倒角滑入插合腔，降低生产线装配时的对位难度。插针本身采用黄铜镀锡材质，建模时要保证插针在基座内部的固定结构，插针中部设置的防退滚花或凸台结构要完全嵌入基座塑料内部，避免插拔时插针被推力顶出基座，导致连接器失效。这类连接器的三维建模过程中，不能只做外形的曲面还原，必须把所有和装配、工艺、选型相关的结构细节都准确还原，比如定位柱的螺纹牙型、插针的折弯角度、悬臂的倒扣尺寸、插合腔的内部限位筋位置，这些细节直接决定了导出的工程图能不能直接用于PCB封装设计、结构件干涉检查，很多新手建模时容易忽略这些工艺细节，建出来的模型看着外形相似，实际导入PCB布局时才发现定位孔对不上、插针间距错误，导致打样后元器件无法装配，反而增加了研发迭代的成本。在结构验证阶段，还要通过模型模拟插拔的行程，确认插头从开始导入到完全插合的过程中，两侧悬臂的变形量在材料允许的疲劳范围内，不会因为变形量过大导致悬臂根部出现应力发白甚至断裂，同时要确认插合到位后，插针的接触长度满足接触电阻的要求，不会因为接触长度过短导致大电流通过时出现温升过高的问题。
