12mm规格方顶轻触按键结构设计

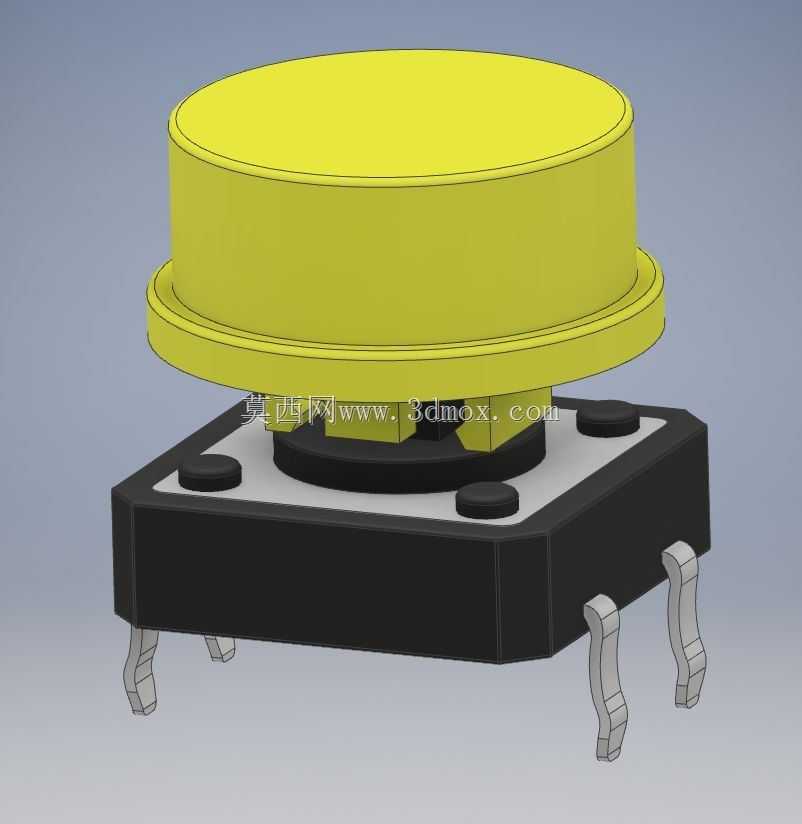

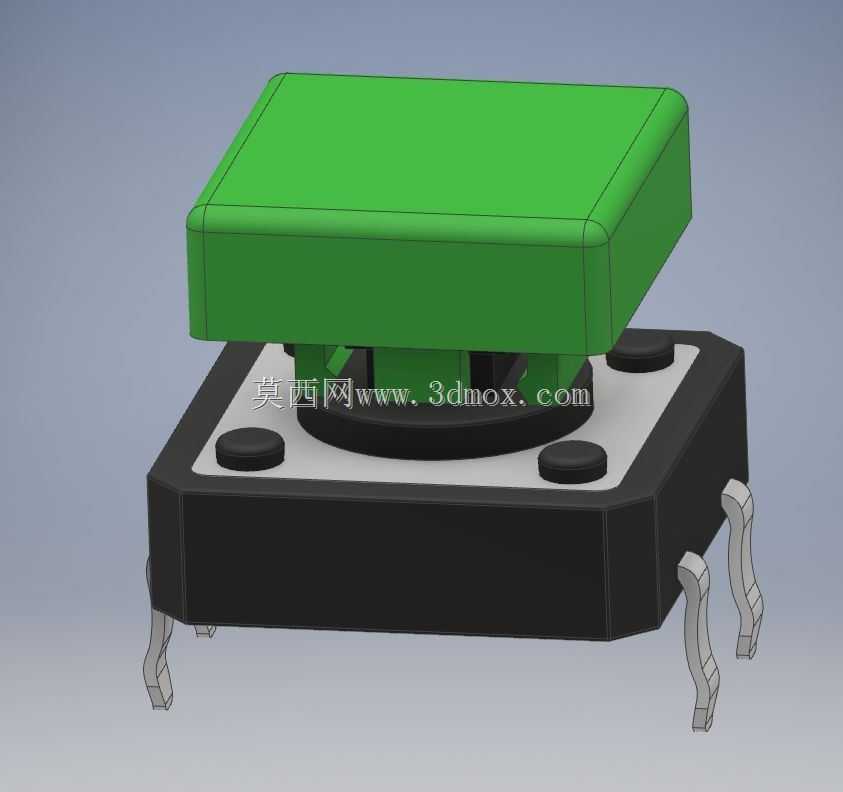

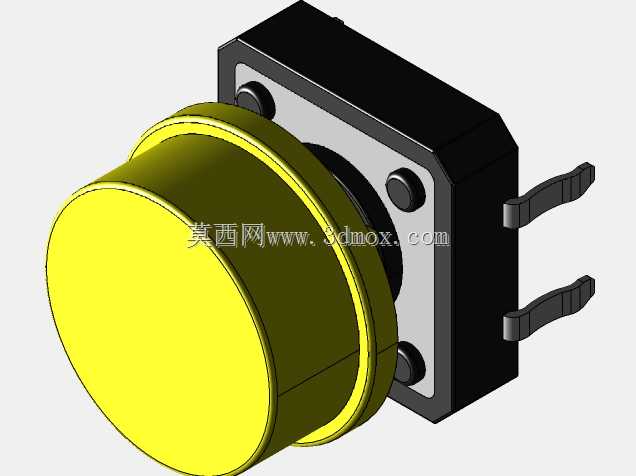

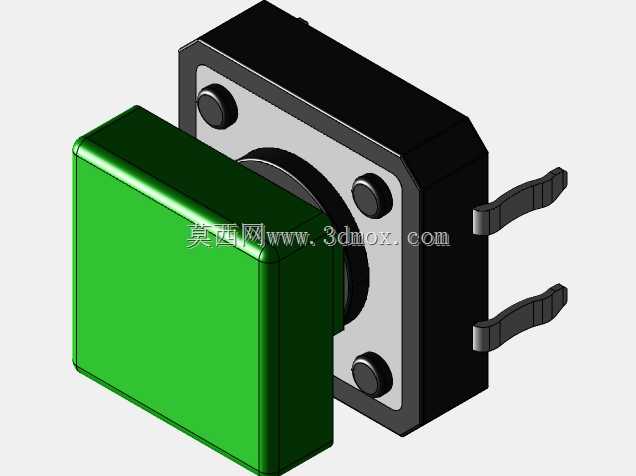

　　这类12mm规格的方顶轻触按键，是消费电子、通讯终端、工控面板领域应用极广的输入类基础元件，日常接触的手持通讯设备、便携检测终端、小型控制盒的功能触发按键，很多都采用这类结构的元件。不同于圆形顶的同规格按键，方形顶部的设计在配套键帽安装时拥有更好的防转限位能力，按压过程中不会出现键帽跟转、偏移的问题，对于需要印刷功能标识的按键场景，能长期保持标识位置端正，不会因为长期按压出现标识歪斜的情况。

　　从结构设计逻辑来看，这类按键采用四脚贴片式安装结构，四个引脚分布在本体四个角位，焊接到PCB板后能形成稳定的支撑结构，相比两脚直插的轻触开关，抗侧向按压的能力更强，用户按压时如果没有完全对准按键中心，侧向的分力可以通过四个焊点均匀传递到PCB板上，不容易出现引脚脱焊、按键本体歪斜的失效问题。按键本体底座采用方形设计，边长12mm的尺寸边界，在PCB布局时可以很方便地对齐格线，预留的安装空间不需要做异形避让，对于高密度布板的通讯类产品来说，能有效提升板面利用率，减少不必要的空间浪费。

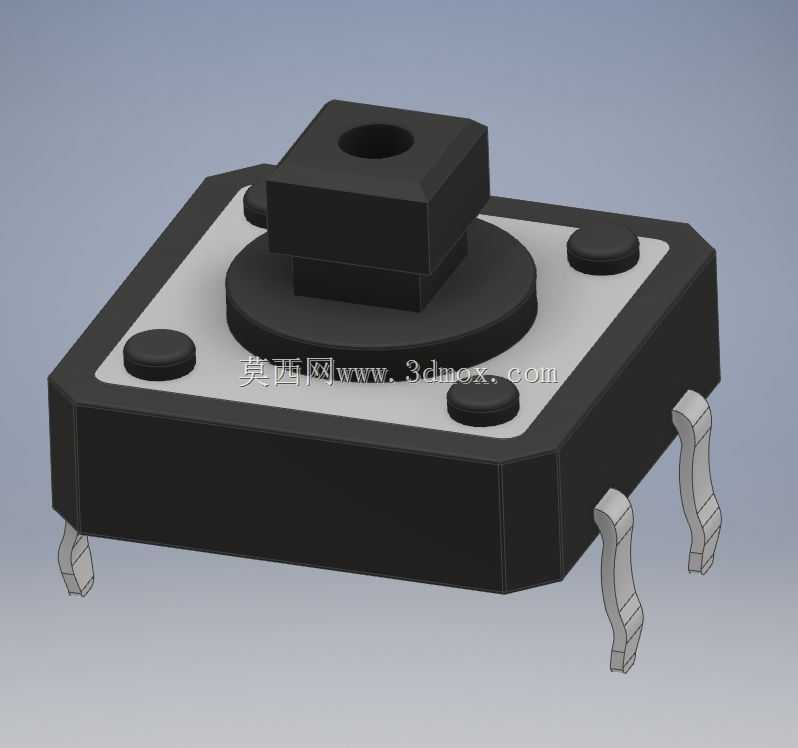

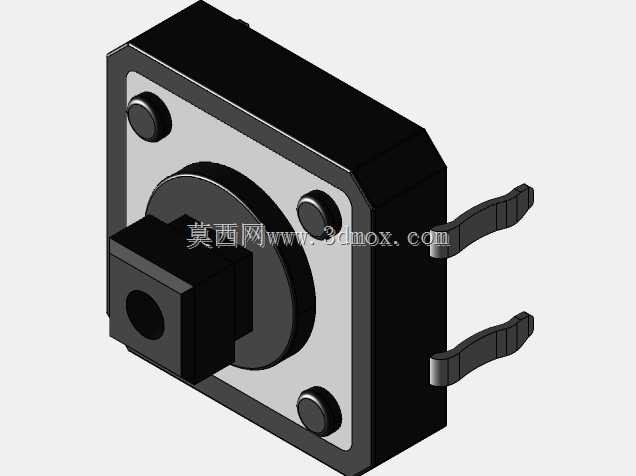

　　顶部的按压结构做了分层设计，最上方的方形凸台是和键帽配合的安装位，中间的圆形基座是内部弹片的受力传导结构，按压时的作用力会垂直传递到下方的金属弹片上，触发导通信号。这种方圆结合的顶部结构，既保留了圆形弹片受力均匀的优势，又通过方形凸台实现了键帽的周向限位，兼顾了按压手感和装配可靠性。底座上的四个小型凸点，是生产过程中载带定位的结构点，在SMT贴片加工时，吸嘴吸取按键后可以通过这四个凸点和载带的定位孔配合，保证贴装时的位置精度，不会出现贴装偏移、角度偏转的问题，适配高速贴片机的加工要求，能满足大批量生产的效率需求。

　　在实际选型应用中，这类按键的安装高度需要和壳体的开孔深度匹配，方形顶部的尺寸要和键帽的内槽尺寸做公差配合，通常单边预留0.1mm左右的间隙，既保证按键按压时没有卡滞，又不会出现键帽晃动量过大的问题。四个贴片引脚的焊盘设计需要做标准的防应力设计，焊盘边缘做泪滴过渡，避免按键受侧向力时焊盘被扯掉。对于需要做防水处理的通讯设备，还可以在按键底座和PCB之间增加防水硅胶圈，配合壳体的按键筋位实现IP65以上的防护等级，这类结构的按键本身底座平整度较好，压缩密封圈后能实现均匀的密封效果，不会出现局部密封不严的问题。

　　从使用场景的适配性来看，这类按键的按压力度通常在160gf-260gf之间，按压行程在0.25mm左右，既不会因为力度太轻出现误触发，也不会因为力度太重影响操作手感，适合通讯设备上的功能按键、复位按键、配对按键等场景。方形顶部的平面可以直接粘贴硅胶按键帽，不需要额外做卡扣结构，对于薄型化的手持设备来说，能有效降低整机的堆叠厚度，相比带卡扣的按键结构，整体装配高度可以降低0.3mm-0.5mm，对于追求轻薄化的便携通讯产品来说，这个尺寸优化能给电池、主板预留更多的设计空间。

　　建模过程中需要重点关注几个配合尺寸：一是四个引脚的共面度，要保证所有引脚的底面在同一个平面上，公差控制在0.1mm以内，否则SMT贴片时会出现虚焊问题；二是顶部方形凸台的尺寸公差，要和配套键帽的内槽尺寸匹配，避免出现装配后过松或者过紧的问题；三是按压行程的限位结构，底座内部的限位台阶高度要和弹片的行程匹配，保证按压到极限位置时不会把弹片压变形，提升按键的使用寿命，正常这类结构的按键寿命可以达到10万次以上，能满足通讯设备全生命周期的使用要求。
