Arduino五按键输入模块结构设计

　　这款五按键输入模块是面向开源硬件项目开发的专用人机交互输入部件，主要适配Arduino主控系统的扩展需求，在小型智能装置、教学实验平台、简易控制面板等场景中承担人工指令输入的功能，可实现菜单选择、参数调整、功能触发等多类操作，无需额外搭建按键外围电路，直接通过排针接口与主控板连接即可投入使用。

　　从实际使用场景来看，这类模块常被应用在学生课程设计、创客DIY作品、小型工业控制终端的原型验证环节，相比单颗按键零散焊接的方案，集成化的模块能大幅减少接线工作量，降低面包板或洞洞板搭建时的接线错误率，尤其适合快速原型开发阶段的功能验证，能缩短硬件搭建的周期。模块上的五颗按键采用矩阵式排布逻辑？不，实际是独立IO接线设计，每颗按键对应一个独立信号引脚，配合公共接地引脚，可直接被主控IO口检测电平变化，无需复杂的矩阵扫描程序，降低了代码编写的门槛，对入门级开发者十分友好。

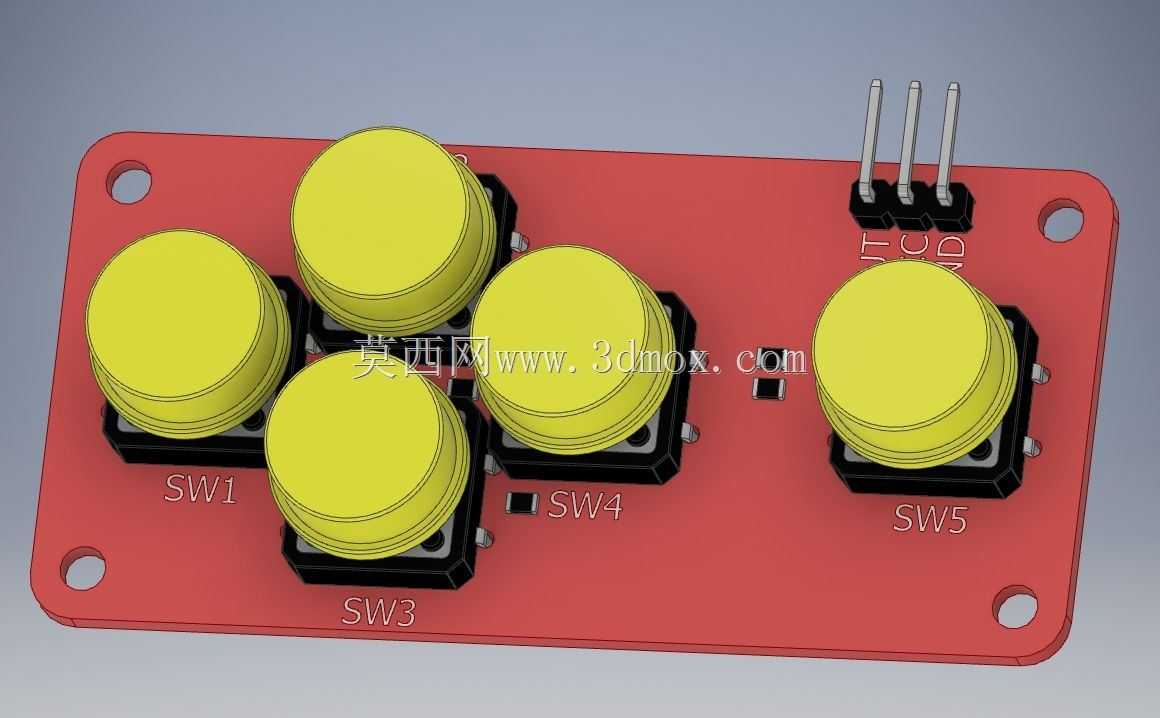

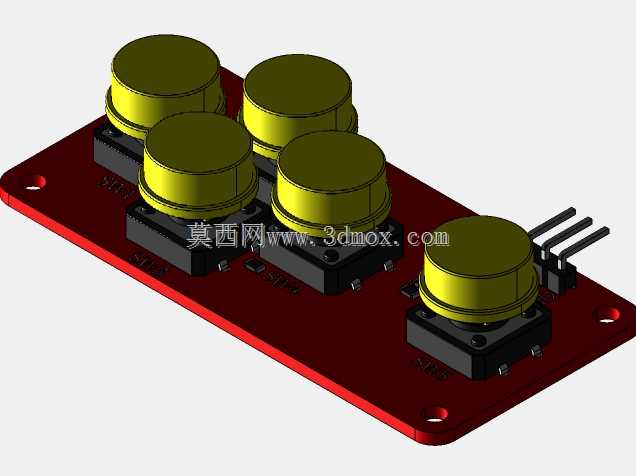

　　设计层面，PCB基板采用红色阻焊层，四个角预留了标准安装孔位，可通过M3螺丝直接固定在设备壳体、安装支架或者主控板扩展位上，安装孔的位置间距符合通用小型电子模块的安装规范，能兼容多数开源硬件项目的安装空间要求。五颗轻触按键选用了黄色圆形键帽，键帽高度统一，按压行程符合常规轻触开关的参数，按压反馈清晰，键帽表面做了微凸处理，方便手指按压操作，每颗按键旁都印有对应的丝印编号SW1至SW5，方便开发者在接线和调试时快速对应引脚定义，避免接线混淆。模块右上角设置了立式排针接口，引脚旁印有清晰的功能丝印，标注了信号引脚与电源、接地引脚的定义，排针采用标准2.54mm间距，可直接插接杜邦线，也可焊接在对应母座上实现固定连接，适配不同的接线需求。

　　从结构边界来看，模块整体为矩形薄板结构，PCB厚度采用常规1.6mm板材，整体厚度包含键帽凸起部分控制在合理范围内，不会占用过多的设备内部安装空间，按键排布在PCB板的中央区域，边缘预留了足够的走线空间与安装避让距离，安装时不会与周边其他电子元件产生结构干涉。按键下方的轻触开关采用卧式焊接固定在PCB上，焊接点位做了补焊处理，能承受多次按压的机械应力，避免长期使用后出现焊点脱落的问题。PCB板上的走线布局充分考虑了按键信号的抗干扰需求，信号线与接地走线做了合理规划，减少按键触发时的信号抖动，当然实际使用中仍可通过软件消抖进一步提升触发稳定性，但硬件层面的走线优化已经为信号可靠性提供了基础保障。

　　在功能特性上，五颗独立按键可根据开发者的需求自定义功能，既可以作为单独的功能触发键，也可以通过组合按键的方式实现更多指令输入，扩展输入逻辑的丰富度。模块本身没有额外的上拉电阻，可直接使用Arduino主控IO口的内部上拉功能，进一步简化了电路设计，也减少了板上元件的数量，降低了模块的整体故障率。键帽的颜色选用高辨识度的黄色，在设备面板上能快速被使用者识别，提升操作的便捷性，尤其是在光线不足的使用场景下，也能快速定位按键位置。

　　从结构设计的合理性来看，模块的元件布局充分考虑了手工焊接的便利性，所有元件的焊接点位都预留了足够的操作空间，无论是批量生产还是手工DIY焊接，都能轻松完成组装，排针的位置设置在模块的边缘一侧，接线时不会遮挡按键操作区域，使用过程中线缆不会干扰按键按压。安装孔的位置避开了板上的走线与元件，固定螺丝时不会损伤PCB线路，也不会对按键的按压行程造成影响。整体结构没有多余的冗余设计，在满足功能需求的前提下尽可能压缩了模块的整体尺寸，能适配更多安装空间受限的应用场景，比如小型手持设备、桌面迷你装置的内部安装需求。
